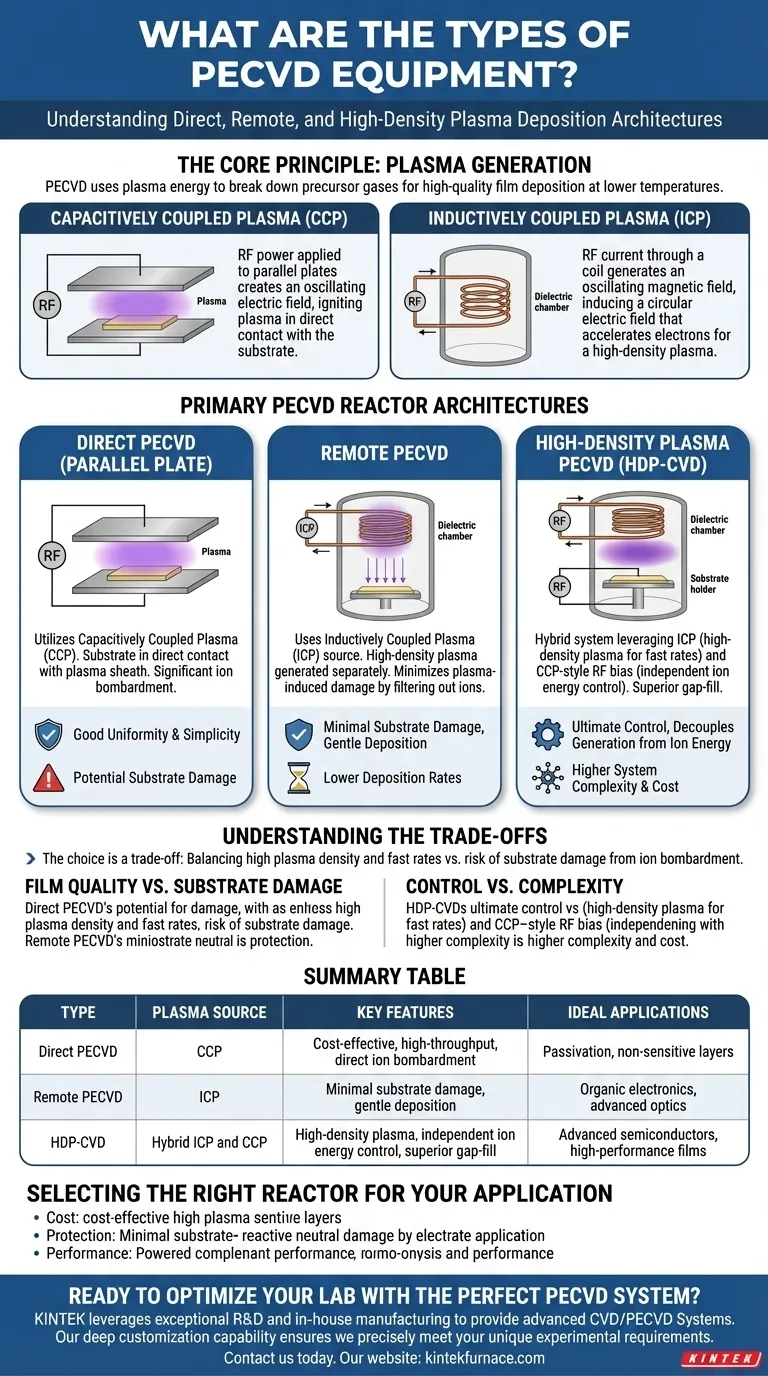

플라즈마 강화 화학 기상 증착(PECVD) 장비는 플라즈마 생성 방법과 반응기 구성에 따라 분류되며, 각각 반도체, 광학 및 보호 코팅 산업의 특정 애플리케이션에 적합합니다.주요 유형에는 직접 PECVD 리액터, 원격 PECVD 리액터, 고밀도 PECVD(HDPECVD) 시스템이 있습니다.이러한 시스템을 사용하면 유전체부터 결정막까지 다양한 재료를 저온에서 증착할 수 있으며, 컨포멀 커버리지와 열 스트레스 감소와 같은 이점을 제공합니다.장비 선택은 플라즈마 밀도, 기판 감도, 원하는 필름 특성 등의 요인에 따라 달라집니다.
핵심 사항을 설명합니다:
-
직접 PECVD 반응기
- 사용 용량성 결합 플라즈마 기판이 플라즈마와 접촉하는 반응 챔버에서 직접 생성됩니다.
- 실온에서 350°C까지 낮은 온도에서 표준 유전체(예: SiO₂, Si₃N₄) 및 도핑된 레이어를 증착하는 데 이상적입니다.
- 장점:설계가 간단하고 대면적 코팅(예: 반사 방지 광학 필름)에 비용 효율적입니다.
-
원격 PECVD 리액터
- 고용 유도 결합 플라즈마 증착 챔버 외부에서 생성되어 플라즈마 여기를 기판에서 분리합니다.
- 이온 충격으로 인한 손상을 최소화하여 민감한 기판(예: 플렉시블 전자 제품)에 적합합니다.
- 비정질 실리콘(a-Si:H) 또는 금속 산화물과 같은 고순도 필름에 사용됩니다.
-
고밀도 PECVD(HDPECVD)
- 결합 바이어스 전력을 위한 정전식 커플링 및 높은 플라즈마 밀도를 위한 유도 커플링 반응 속도와 필름 균일성을 향상시킵니다.
- 고종횡비 구조(예: 반도체 인터커넥트)에서 보이드 없는 증착을 가능하게 합니다.
- 예시: MPCVD 장비 소수성 또는 항균성을 지닌 고급 나노 필름 코팅에 최적화된 변형입니다.
-
소재의 다양성
- 예금 비결정질 (예: 산화규소, 플루오로카본) 및 결정질 재료(예: 다결정 실리콘).
- 지원 현장 도핑 및 맞춤형 광학/보호 코팅(예: 눈부심 방지 레이어, 부식 방지 필름).
-
온도 민감도
- 기존 CVD(600-800°C)와 달리 PECVD는 다음 온도에서 작동합니다. <350°C 온도에 민감한 기판(폴리머, 사전 처리된 웨이퍼)에 매우 중요합니다.
-
애플리케이션
- 반도체:패시베이션을 위한 컨포멀 SiN₄.
- 광학:렌즈의 반사 방지 코팅.
- 산업용:부식/노화 방지를 위한 고밀도 보호 필름.
각 유형은 플라즈마 제어, 증착 품질, 기판 호환성 간의 균형을 맞추며, 고성능 요구 사항을 충족하기 위해 HDPECVD가 등장했습니다.
요약 표:
| 유형 | 플라즈마 생성 | 주요 기능 | 애플리케이션 |
|---|---|---|---|
| 직접 PECVD | 정전식 결합 | 단순한 설계, 비용 효율적, 저온(RT-350°C) | 유전체(SiO₂, Si₃N₄), 대면적 광학 코팅 |
| 원격 PECVD | 유도 결합 | 기판 손상 최소화, 고순도 필름 | 민감한 기판(플렉시블 전자 제품), 비정질 실리콘(a-Si:H) |
| HDPECVD | 용량성 + 유도성 | 높은 플라즈마 밀도, 보이드가 없는 고종횡비 코팅 | 반도체 인터커넥트, 고급 나노 필름(소수성/항균성) |
