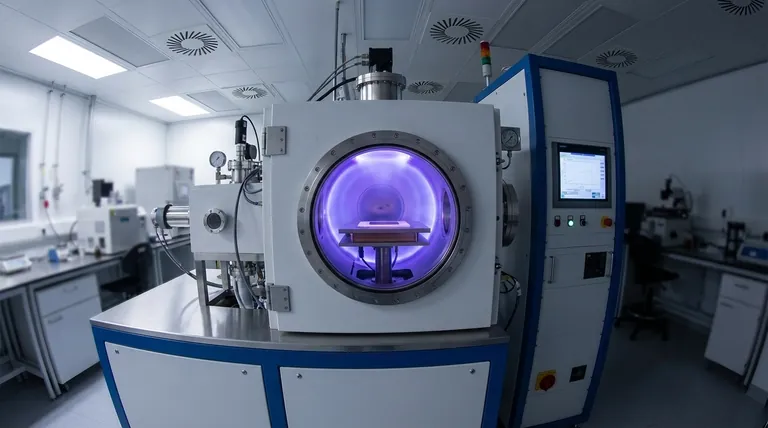

플라즈마 기상 증착(PVD), 특히 플라즈마 강화 화학 기상 증착(PECVD)은 플라즈마를 활용하여 저온에서 화학 반응을 강화하는 정교한 박막 증착 기술입니다.이 방법은 두께와 구성을 정밀하게 제어하여 고품질의 균일한 필름을 생산할 수 있기 때문에 반도체 제조, 광학 및 보호 코팅에 널리 사용됩니다.이 공정에는 전구체 가스가 이온화되는 플라즈마 환경을 조성하여 화학 반응을 일으켜 기판에 고체 필름을 증착하는 과정이 포함됩니다.PECVD는 효율성, 낮은 열 예산, 다양한 재료를 증착할 수 있는 다용도성이 뛰어나 첨단 박막 기술이 필요한 산업에서 선호되는 기술입니다.
핵심 포인트 설명:
-
플라즈마 생성 및 활성화
- 저온 플라즈마는 전기 방전(일반적으로 RF 또는 마이크로파)을 사용하여 진공 챔버에서 생성됩니다.
- 플라즈마는 전구체 가스를 이온화하여 반응성 종(라디칼, 이온, 전자)으로 분해합니다.
- 이러한 활성화로 인해 기존의 화학 증착에 비해 훨씬 낮은 온도(대개 400°C 미만)에서 화학 반응이 일어날 수 있습니다. 플라즈마 강화 화학 기상 증착 방법.
-
글로우 방전 및 기판 가열
- 음극에서 글로우 방전이 시작되어 안정적인 플라즈마 환경이 조성됩니다.
- 기판은 제어된 온도로 가열되어 필름 접착력과 균일성을 최적화합니다.
- 열 CVD에 비해 가열이 최소화되어 온도에 민감한 재료에 대한 스트레스가 줄어듭니다.
-
가스 도입 및 화학 반응
- 공정 가스(예: 실리콘 필름용 실란 또는 탄소 기반 층용 메탄)가 챔버로 도입됩니다.
- 플라즈마 구동 반응은 이러한 가스를 분해하여 반응성 중간체를 형성하여 기판에 침착시킵니다.
- 부산물(휘발성 화합물)이 배출되어 깨끗한 필름 성장을 보장합니다.
-
필름 형성 및 두께 제어
- 반응성 종은 기판에서 응축되어 나노미터에서 밀리미터에 이르는 두께의 고체 필름을 형성합니다.
- 플라즈마 출력, 가스 유량, 압력 등의 파라미터를 조정하여 원하는 필름 특성(예: 밀도, 응력 또는 광학적 특성)을 얻을 수 있습니다.
-
PECVD의 장점
- 낮은 온도:열에 민감한 기판(예: 폴리머 또는 전처리된 반도체 웨이퍼)에 증착할 수 있습니다.
- 높은 증착률:플라즈마 강화 반응성으로 인해 기존 CVD보다 빠릅니다.
- 다목적성:유전체(SiO₂, Si₃N₄), 반도체(a-Si) 및 보호 코팅을 포함한 다양한 재료에 적합합니다.
-
응용 분야
- 반도체:절연층, 패시베이션 및 MEMS 제작에 사용됩니다.
- 광학:렌즈에 반사 방지 또는 하드 코팅을 입힙니다.
- 재생 에너지:박막 태양전지는 PECVD의 정밀도의 이점을 누릴 수 있습니다.
플라즈마를 증착 공정에 통합하여 성능과 실용성 사이의 간극을 메우는 PECVD는 최신 박막 문제에 대한 확장 가능한 솔루션을 제공합니다.고품질 출력을 유지하면서 낮은 온도에서 작동할 수 있기 때문에 재료 과학의 경계를 넓히는 산업에서 없어서는 안 될 필수 요소입니다.
요약 표:
| 주요 측면 | 설명 |
|---|---|
| 플라즈마 생성 | 저온 플라즈마가 전구체 가스를 이온화하여 400°C 미만에서 반응이 가능합니다. |
| 글로우 방전 | 음극 글로우 방전을 통해 안정적인 플라즈마 환경을 형성합니다. |
| 가스 반응 | 전구체 가스는 필름 증착을 위해 반응성 종으로 분해됩니다. |
| 필름 제어 | 플라즈마 파워, 가스 흐름 및 압력을 통해 두께와 특성을 조정할 수 있습니다. |
| 장점 | 저온, 높은 증착률, 다양한 소재 활용성. |
| 응용 분야 | 반도체, 광학 코팅, 태양 전지 및 MEMS 제조. |
