요약하자면, 플라즈마 강화 화학 기상 증착(PECVD)은 다양한 재료 위에 고성능 박막을 증착하는 데 사용되는 기본적인 제조 공정입니다. 그 응용 분야는 광범위하며 반도체, 태양 전지, LED, 광학 부품 및 의료/전자 장치용 보호 코팅 생산에서 중요한 단계 역할을 합니다.
PECVD의 핵심 가치는 기존 방식보다 훨씬 낮은 온도에서 고품질의 내구성 있는 박막을 생성할 수 있다는 점입니다. 이러한 플라즈마의 사용은 현대 전자 제품 및 과도한 열로 인해 손상될 수 있는 기타 민감한 고성능 부품 제조에 필수적입니다.
PECVD가 선호되는 기술인 이유
핵심 원리: 저온 솔루션
기존의 화학 기상 증착(CVD)은 박막을 형성하기 위한 화학 반응을 유도하기 위해 매우 높은 온도가 필요합니다. 이 강렬한 열은 집적 회로나 폴리머와 같은 민감한 부품을 쉽게 손상시키거나 파괴할 수 있습니다.
PECVD는 전기장을 사용하여 에너지가 부여된 기체 상태인 플라즈마를 생성함으로써 이 문제를 해결합니다. 이 플라즈마는 화학 반응에 필요한 에너지를 제공하여 종종 상온에서 약 350°C 사이의 훨씬 낮은 온도에서 증착이 일어나도록 합니다.
결과: 고품질의 기능성 박막
이러한 제어된 저온 공정은 밀도가 높고 균일하며 기판에 강하게 접착되는 박막을 생성합니다. 이러한 박막은 전기 절연, 부식 방지 또는 광학적 특성 수정과 같은 특정 기능을 수행하도록 설계되었습니다.
주요 응용 분야 상세 분석
반도체 및 마이크로일렉트로닉스 제조
이것은 PECVD의 가장 일반적이고 중요한 응용 분야입니다. 마이크로칩 및 기타 전자 장치 내의 필수 층을 만드는 데 사용됩니다.
주요 박막에는 전도성 경로를 절연하기 위한 유전체 층, 칩 표면을 오염 및 습기로부터 보호하기 위한 패시베이션 층, 최신 디스플레이에 사용되는 박막 트랜지스터(TFT)의 기능성 층이 포함됩니다. 질화규소(SiN)는 이러한 목적으로 특히 일반적인 박막입니다.
광학 및 포토닉스
PECVD는 복잡한 광학 구조를 층별로 구축하는 데 필요한 정밀한 제어를 제공합니다. 이를 통해 통신 및 디스플레이용 고성능 부품 제조가 가능해집니다.
응용 분야에는 렌즈의 반사 방지 코팅 생성, 고휘도 LED 제조, 광섬유 통신 및 디스플레이 기술을 위한 특수 필터 생산이 포함됩니다.
에너지 및 환경 기술
이 기술은 재생 에너지 및 스마트 인프라에 필수적입니다. 태양 전지 제조에서 PECVD는 햇빛을 전기로 변환하는 효율을 크게 높이는 반사 방지 및 패시베이션 층을 증착하는 데 사용됩니다.
또한 HVAC 시스템, 스마트 시티 유틸리티 미터 및 바이오 센서를 위한 센서의 민감한 박막을 만드는 데에도 사용됩니다.
첨단 재료 및 연구
PECVD는 차세대 재료 개발을 위한 다목적 도구입니다. 마이크로파 플라즈마 CVD와 같은 특수 시스템은 광학, 전자 공학 및 내구성 있는 공구에 사용하기 위한 고순도 합성 다이아몬드 박막을 성장시키는 데 사용됩니다.
이 공정은 또한 독특한 전자 및 기계적 특성을 가진 그래핀, 탄소 나노튜브 및 기타 나노 물질의 합성에도 사용됩니다.
절충점 및 한계 이해하기
강력하지만 PECVD가 만능 해결책은 아닙니다. 한계를 이해하는 것이 효과적으로 사용하는 열쇠입니다.
전구체 화학 및 안전
PECVD에 사용되는 전구체 가스는 부식성이 있거나, 인화성이 있거나, 독성이 있을 수 있습니다. 이러한 물질을 관리하려면 시설 안전 프로토콜, 가스 취급 시스템 및 제거에 상당한 투자가 필요합니다.
박막 불순물 및 응력
플라즈마 환경은 증착된 박막 내에 수소와 같은 원소를 포함할 수 있으며, 이는 때때로 전기적 또는 기계적 특성에 영향을 미칠 수 있습니다. 또한, 증착된 박막에는 내부 응력이 있을 수 있으며, 이는 특히 두꺼운 층에서 균열이나 박리 현상을 방지하기 위해 관리해야 합니다.
시스템 복잡성 및 비용
PECVD 시스템은 복잡한 고진공 장비로, 작동 및 유지 관리에 상당한 자본 투자와 전문 지식이 필요합니다. 비용과 복잡성으로 인해 박막 품질이 가장 중요한 고부가가치 응용 분야에 가장 적합합니다.
목표에 맞는 올바른 선택하기
PECVD가 적절한지 여부를 결정하는 것은 전적으로 기술적 및 상업적 목표에 달려 있습니다.
- 견고한 전자 장치 대량 생산에 중점을 두는 경우: PECVD는 손상 없이 안정적인 절연 및 보호 박막을 증착하는 산업 표준입니다.
- 첨단 광학 또는 디스플레이에 중점을 두는 경우: 특정 굴절률 및 반사 방지 특성을 가진 다층 코팅을 증착하는 탁월한 정밀도를 위해 PECVD를 사용하십시오.
- 내구성 있는 보호 코팅 생성에 중점을 두는 경우: PECVD는 의료 기기, 센서 및 가혹한 환경에 노출되는 부품을 위한 밀도가 높고 핀홀이 없는 장벽 층을 만드는 데 탁월합니다.
- 새로운 재료의 연구 개발에 중점을 두는 경우: PECVD는 다이아몬드, 그래핀 및 맞춤형 합금과 같은 고성능 재료를 실험하고 합성하기 위한 고도로 제어 가능한 플랫폼을 제공합니다.
궁극적으로 PECVD는 재료 과학의 획기적인 발전을 오늘날 우리가 사용하는 기능적이고 안정적인 제품으로 전환하는 기술입니다.
요약표:
| 응용 분야 | 주요 사용 사례 | 일반적으로 증착되는 재료 |
|---|---|---|
| 반도체 및 마이크로일렉트로닉스 | 유전체 층, 패시베이션, TFT | 질화규소(SiN), 이산화규소(SiO₂) |
| 광학 및 포토닉스 | 반사 방지 코팅, LED, 광학 필터 | 질화규소(SiN), 산화질화규소(SiON) |
| 에너지 및 환경 | 태양 전지 코팅, 센서 | 패시베이션을 위한 질화규소(SiN) |
| 첨단 재료 및 연구 | 다이아몬드 박막, 그래핀, 나노 물질 | 다이아몬드, 탄소 나노튜브, 그래핀 |
PECVD 기술을 제조 또는 연구에 통합할 준비가 되셨습니까?
KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 고객의 특정 요구 사항에 맞는 고급 PECVD 솔루션을 제공합니다. 차세대 반도체, 고효율 태양 전지 또는 내구성 있는 광학 코팅을 개발하든 관계없이 당사의 심층적인 맞춤화 기능은 귀하의 고유한 실험 및 생산 요구 사항이 정확하게 충족되도록 보장합니다.
오늘 전문가에게 문의하여 당사의 PECVD 시스템이 프로젝트 성공을 어떻게 가속화할 수 있는지 논의하십시오.

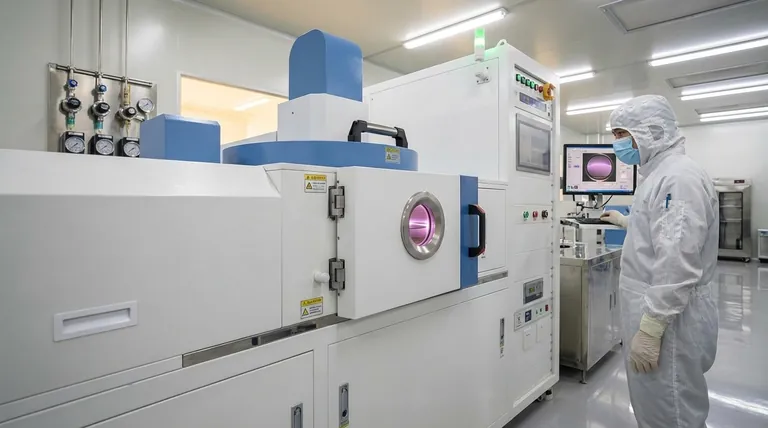

시각적 가이드
