인화학 확산 튜브로의 기능은 무엇인가요? Mos2/Si 이종접합을 정밀하게 생성하기

MoS2/Si 이종접합 제작에서 인화학 확산 튜브로의 특정 역할은 활성 전기 부품을 생성하기 위해 p형 실리콘 기판을 화학적으로 변경하는 것입니다. 고온에서 액체 POCl3 소스를 활용하여 튜브로는 인 원자를 실리콘으로 확산시켜 n형 이미터 층을 형성합니다.

핵심 요점: 이 로는 장치의 중심 p-n 접합을 설정하는 역할을 합니다. 이 특정 도핑 단계 없이는 실리콘 기판에 전하를 분리하는 데 필요한 내부 전기장이 없어 태양전지가 전력을 생성할 수 없습니다.

확산 공정 메커니즘

액체 POCl3 소스 활용

로는 공정 챔버에 액체 소스, 특히 POCl3(옥시염화인)를 도입하여 작동합니다.

고온 조건에서 이 액체는 인 도펀트의 운반체 역할을 합니다. 튜브로의 안정성은 도펀트 분포가 기판 전체에 걸쳐 일관되게 유지되도록 보장합니다.

n형 이미터 생성

주요 목표는 p형 실리콘 기판 표면을 변환하는 것입니다.

인이 실리콘 격자로 확산됨에 따라 재료의 전기 전도 유형이 변경됩니다. 이는 p형 베이스 위에 뚜렷한 n형 층을 생성하며, 이를 "이미터 형성"이라고 합니다.

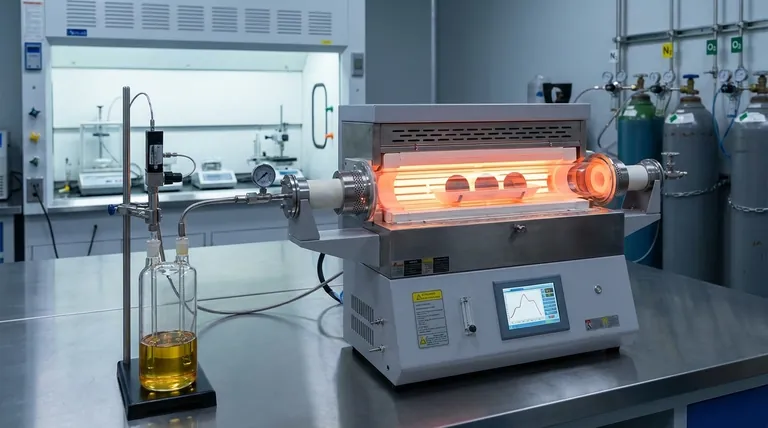

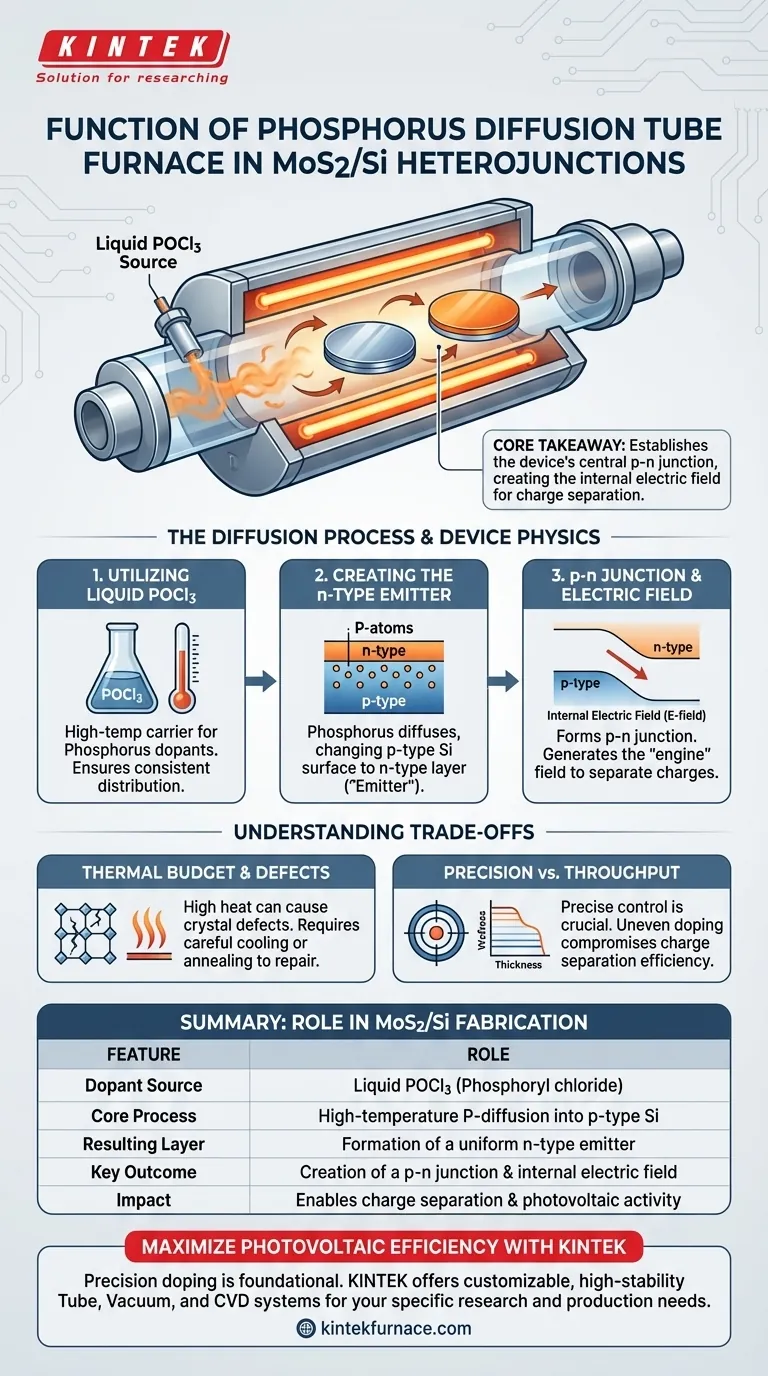

인화학 확산 튜브로의 기능은 무엇인가요? MoS2/Si 이종접합을 정밀하게 생성하기

장치 물리학에서의 역할

p-n 접합 설정

새로 형성된 n형 층과 원래의 p형 기판 간의 상호 작용은 p-n 접합을 생성합니다.

MoS2/Si 이종접합의 맥락에서 이 실리콘 기반 접합은 종종 광전 활동의 주요 동인입니다. 이는 MoS2 층이 작동하거나 상호 작용하는 기반 구조 역할을 합니다.

내부 전기장 생성

p-n 접합의 물리적 생성은 자연스럽게 내부 전기장을 초래합니다.

이 필드는 태양전지의 "엔진"입니다. 빛이 장치에 닿아 전자-정공 쌍을 생성하면 이 필드는 전하를 분리하도록 강제하여 재결합을 방지하고 전기 전류로 수집할 수 있도록 합니다.

절충점 이해

열 예산 및 결정 결함

도핑에는 확산이 필요하지만 필요한 고온은 실리콘 웨이퍼에 스트레스를 유발할 수 있습니다.

더 넓은 반도체 응용 분야에서 언급했듯이 고온 공정은 신중하게 관리해야 합니다. 과도한 열 또는 제어되지 않은 냉각은 결정 결함을 유발할 수 있으며, 이는 복구를 위해 후속 어닐링 단계가 필요할 수 있습니다.

정밀도 대 처리량

튜브로는 배치 처리에 탁월한 안정성을 제공하지만 가스 흐름 및 온도 프로파일에 대한 정밀한 제어가 필요합니다.

확산 공정의 변형은 불균일한 도핑 프로파일을 초래할 수 있습니다. n형 층이 너무 두껍거나 너무 얇으면 전하 분리 효율이 떨어져 MoS2/Si 장치의 전반적인 성능이 저하됩니다.

프로젝트에 적합한 선택

MoS2/Si 이종접합의 효과는 실리콘 기판 준비 품질에 크게 좌우됩니다.

전기 효율이 주요 관심사인 경우: 균일한 n형 이미터 깊이를 보장하여 전하 수집을 극대화하기 위해 POCl3 확산 중 정밀한 온도 제어를 우선시하십시오.
장치 수명 연장이 주요 관심사인 경우: 로 공정에 고온 확산 중 발생한 결정 격자 손상을 복구하기 위한 어닐링 프로토콜이 포함되거나 뒤따르도록 하십시오.

인 확산 단계는 단순한 표면 처리가 아니라 에너지 변환을 위해 실리콘 기판을 활성화하는 근본적인 공정입니다.

요약 표:

특징	MoS2/Si 제작에서의 역할
도펀트 소스	액체 POCl3 (옥시염화인)
핵심 공정	p형 실리콘으로의 고온 인 확산
결과 층	균일한 n형 이미터 형성
주요 결과	p-n 접합 및 내부 전기장 생성
영향	전하 분리 및 광전 활동 가능
