플라즈마 화학 기상 증착(PECVD)에서 플라즈마는 부분적으로 이온화된 기체로, 기존 CVD에 비해 낮은 온도에서 화학 반응을 가능하게 하는 에너지 매체 역할을 합니다.플라즈마는 이온, 전자, 중성 종으로 구성되며 전극 사이의 전기 방전(RF, AC 또는 DC)에 의해 활성화됩니다.이 플라즈마는 전구체 가스를 반응성 조각으로 해리하는 에너지를 제공하여 기판에 박막 증착을 용이하게 합니다.PECVD는 플라즈마의 고유한 특성을 활용하여 금속, 산화물, 질화물, 폴리머를 정밀하게 코팅할 수 있으므로 반도체 및 광학 산업에서 없어서는 안 될 필수 기술입니다.
핵심 포인트 설명:
-

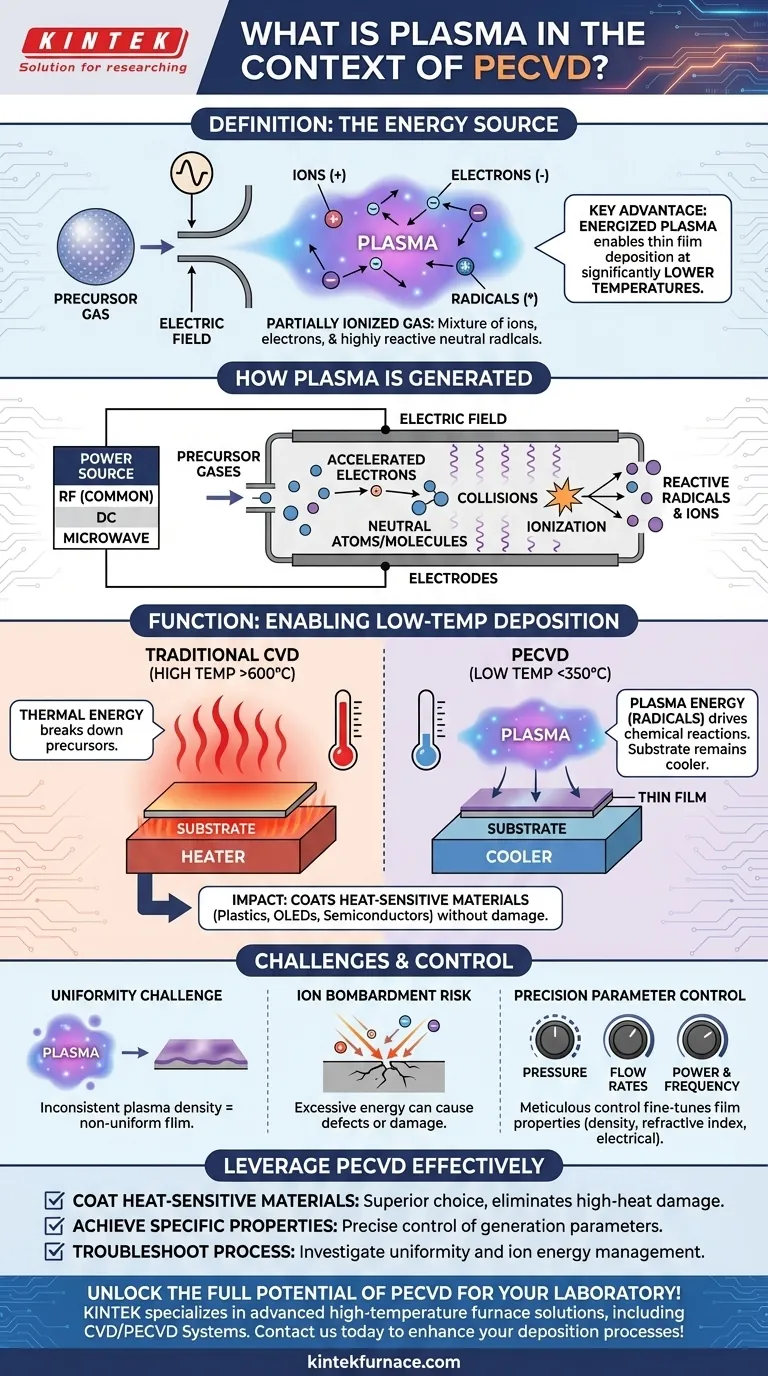

PECVD에서 플라즈마의 정의
- 플라즈마는 원자/분자에 에너지를 공급하여 반응성 종(이온, 전자, 라디칼)을 형성하는 부분적으로 이온화된 기체입니다.
- 열 CVD와 달리 PECVD는 열에 민감한 기판에 중요한 증착 온도를 낮추기 위해 플라즈마를 사용합니다.
-
플라즈마 생성 방법
- 저압 가스 환경에서 전극 사이의 전기 방전(RF, AC, DC)을 통해 생성됩니다.
- 예시:RF 플라즈마는 고주파 전기장을 통해 기체 분자를 여기시켜 결합을 끊고 반응성 조각을 형성합니다.
-
증착에서 플라즈마의 역할
- 전구체 기체(예: 질화규소용 실란)를 해리하기 위한 활성화 에너지를 제공합니다.
- 더 빠른 반응 동역학을 가능하게 하여 탄화불소나 금속 산화물과 같은 다양한 물질을 증착할 수 있습니다.
-
플라즈마의 구성 요소
- 이온/전자:충돌을 통해 화학 반응을 유도합니다.
- 중성 라디칼:필름 성장에 기여합니다(예: 다이아몬드와 같은 탄소 코팅의 메틸 라디칼).
-
열 CVD 대비 장점
- 낮은 공정 온도(예: 200-400°C 대 800°C)로 기판 스트레스를 줄입니다(CVD의 경우 800°C).
- 폴리머 및 온도에 민감한 화합물을 포함한 광범위한 재료 호환성.
-
산업 응용 분야로 연결되는 링크
- 반도체 제조(예: 질화규소 패시베이션 레이어) 및 광학 코팅에 사용됩니다.
- 플라즈마의 정밀도는 다음과 같은 공정에 적합합니다. 진공 열처리 는 제어 환경이 매우 중요한 분야입니다.
-
기술적 고려 사항
- 전극 설계 및 주파수 선택(RF 대 DC)은 플라즈마 균일성과 필름 품질에 영향을 미칩니다.
- 안정적인 플라즈마 조건을 유지하려면 가스 압력과 유속을 최적화해야 합니다.
PECVD의 플라즈마는 엔지니어링 이온화가 재료 과학과 제조 간의 격차를 해소하여 가스를 마이크로칩에서 태양광 패널에 이르기까지 장치에 전력을 공급하는 기능성 코팅으로 변환하는 방법을 보여줍니다.
요약 표:
| 측면 | PECVD에서의 역할 |
|---|---|
| 플라즈마 정의 | 저온 반응을 가능하게 하는 부분적으로 이온화된 기체(이온, 전자, 중성자)를 말합니다. |
| 생성 방법 | RF/AC/DC 전기 방전은 가스를 여기시켜 반응성 조각으로 만듭니다. |
| 증착 역할 | 박막 성장을 위한 전구체 가스(예: 실란)를 해리합니다. |
| 주요 구성 요소 | 이온(반응 구동), 라디칼(필름 성장), 전자(에너지 전달). |
| CVD 대비 장점 | 낮은 온도(200-400°C), 폭넓은 재료 호환성(폴리머, 열에 민감한 기판). |
| 응용 분야 | 반도체 패시베이션, 광학 코팅, 태양광 패널. |
