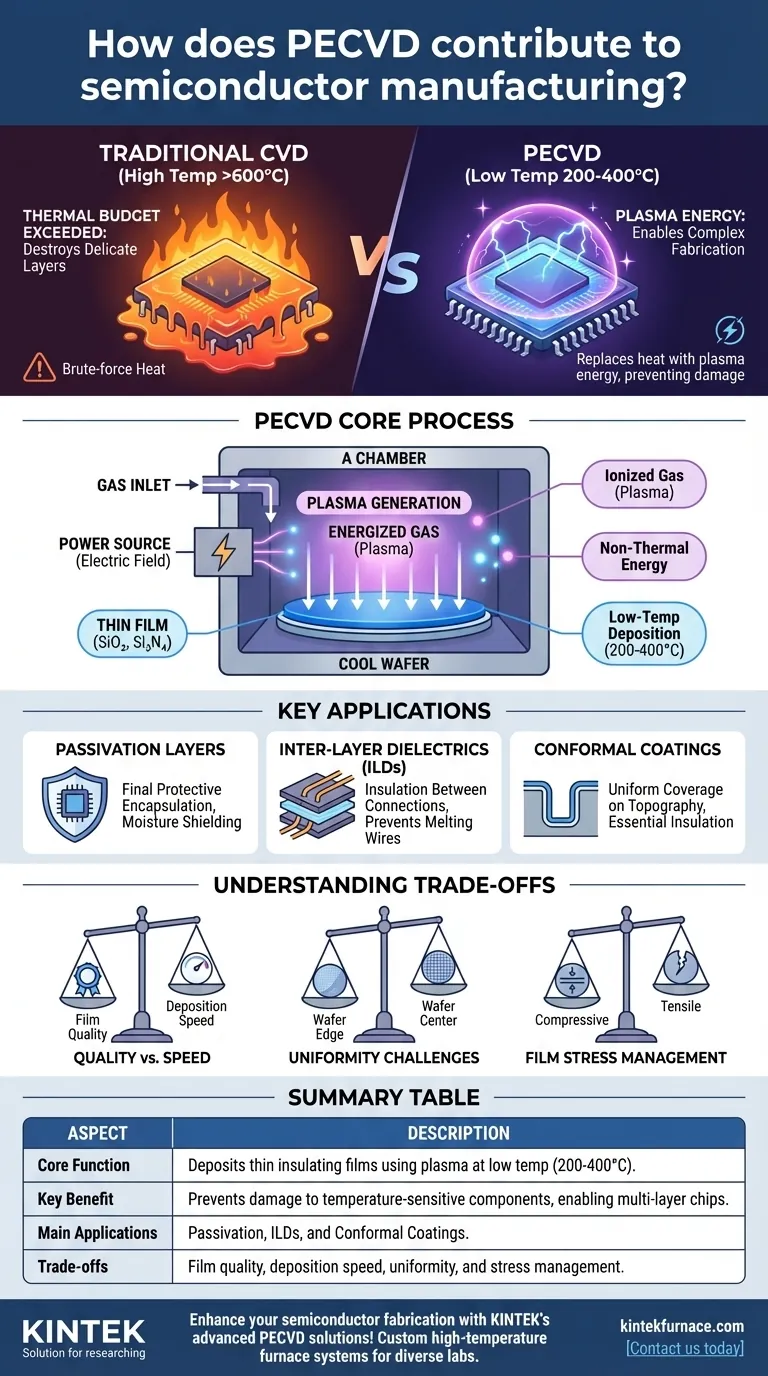

Pecvd는 반도체 제조에 어떻게 기여하는가? 저온, 고품질 박막 증착 가능

반도체 제조에서 PECVD는 필수적인 공정입니다. 고품질의 얇은 절연 박막을 낮은 온도에서 실리콘 웨이퍼에 증착하는 데 사용됩니다. 이는 에너지가 공급된 가스 또는 플라즈마를 사용하여 그렇지 않으면 파괴적인 수준의 열을 필요로 하는 화학 반응을 유도합니다. 이를 통해 웨이퍼에 이미 제작된 민감한 부품을 손상시키지 않고 복잡한 다층 마이크로칩을 구성할 수 있습니다.

현대 칩 제조의 핵심 과제는 장치에 새로운 층을 추가하면서 그 아래의 복잡하고 온도에 민감한 층을 파괴하지 않는 것입니다. PECVD는 무차별적인 열을 플라즈마의 표적화된 에너지로 대체함으로써 이 문제를 해결하여 첨단 고밀도 집적 회로의 제조를 가능하게 합니다.

핵심 문제: 기초를 녹이지 않고 마천루를 짓는 방법

PECVD의 중요성을 이해하려면 먼저 반도체 제조에서 "열 예산" 개념을 이해해야 합니다. 칩은 한 번에 만들어지는 것이 아니라 수백 단계를 거쳐 층별로 구성됩니다.

열 예산의 어려움

고온을 포함하는 각 단계는 웨이퍼의 총 열 예산을 "소비"합니다.

이 예산을 초과하면 이전에 생성된 트랜지스터와 회로가 저하되거나 고장날 수 있습니다. 초기 제조 단계는 고열을 견딜 수 있지만, 후기 단계는 견딜 수 없습니다.

기존 증착이 부족한 이유

기존 화학 기상 증착(CVD)은 높은 온도(종종 600°C 초과)에 의존하여 전구체 가스가 반응하여 웨이퍼에 고체 막을 형성하는 데 필요한 에너지를 제공합니다.

이 방법은 초기 트랜지스터가 형성된 후 발생하는 단계에는 부적합합니다. 이러한 수준의 열은 섬세한 구조를 파괴할 것이기 때문입니다.

PECVD가 온도 문제를 해결하는 방법

PECVD 또는 플라즈마 강화 화학 기상 증착은 완전히 다른 에너지원을 생성하여 해결책을 제공합니다. 이는 일반적으로 200-400°C 범위의 훨씬 낮은 온도에서 증착을 가능하게 합니다.

플라즈마 도입: 극한의 열 없이 에너지 공급

열 대신 PECVD는 전기장을 사용하여 가스를 플라즈마라고 불리는 물질 상태로 이온화합니다.

이 플라즈마는 이온과 전자가 고도로 활성화된 수프입니다. 열 에너지가 아닌 이 에너지가 전구체 가스를 분해하고 박막 증착에 필요한 화학 반응을 유도합니다.

결과: 차가운 웨이퍼에 고품질 박막 형성

이 기술은 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 밀도 높은 고품질 박막을 비교적 낮은 온도를 유지하는 웨이퍼에 증착할 수 있게 합니다.

이러한 박막은 최종 장치의 기능과 신뢰성에 매우 중요합니다.

저온에 의한 주요 적용 분야

PECVD의 저온 특성은 여러 후기 제조 단계에 필수적입니다.

패시베이션 층: 칩을 둘러싸고 습기와 오염 물질로부터 보호하는 최종 질화규소 보호 층은 PECVD를 사용하여 증착됩니다. 완성된 칩을 고온에서 베이킹하는 것은 선택 사항이 아닙니다.

층간 유전체(ILD): 미세한 구리 와이어가 칩의 다른 부분을 연결하기 위해 구축됨에 따라, 서로 절연되어야 합니다. PECVD는 이러한 와이어를 녹이지 않고 유전체(절연) 재료를 증착합니다.

컨포멀 코팅: PECVD는 칩의 지형에 "밀착"되는 박막을 증착할 수 있으며, 작은 트렌치의 측면과 바닥을 고르게 덮을 수 있어 적절한 절연에 필수적입니다.

PECVD의 장단점 이해

혁명적이지만 PECVD에도 복잡성이 없는 것은 아닙니다. 목표는 항상 주어진 층에 필요한 속도, 비용 및 특정 품질 지표의 균형을 맞추는 것입니다.

박막 품질 대 증착 속도

증착 속도와 결과 박막의 품질 사이에는 종종 상충 관계가 있습니다. 증착 속도가 빠르면 때로는 밀도가 낮거나 결함이 많은 박막이 생성될 수 있습니다.

균일성 문제

300mm 대형 웨이퍼 전반에 걸쳐 완벽하게 균일한 플라즈마를 달성하는 것은 중요한 엔지니어링 과제입니다. 불균일성은 웨이퍼 중앙에서 가장자리까지 박막 두께의 약간의 변화로 이어질 수 있습니다.

박막 응력 관리

증착된 박막에는 본질적인 기계적 응력이 포함되어 있으며, 이는 압축(미는 힘) 또는 인장(당기는 힘)일 수 있습니다. 제대로 관리되지 않은 응력은 웨이퍼가 휘거나 균열을 일으킬 수 있으므로, 이를 제어하는 것은 PECVD 공정에서 중요한 매개변수입니다.

공정 흐름에 적합한 선택

PECVD는 도구이며, 그 적용은 전적으로 제조 단계의 특정 요구 사항에 따라 달라집니다.

주요 초점이 후기 상호 연결 또는 최상위 층을 제조하는 경우: PECVD는 저온이 하부 활성 회로를 보호하므로 필수적입니다.
주요 초점이 강력한 최종 패시베이션 층을 만드는 경우: PECVD는 완성된 장치를 손상시키지 않고 고품질 질화규소 박막을 증착하는 산업 표준입니다.
주요 초점이 성능 및 정밀한 박막 특성에 있는 경우: PECVD는 MEMS 및 광자학과 같은 특수 장치에 중요한 굴절률 및 기계적 응력과 같은 요소에 대한 탁월한 제어를 제공합니다.

궁극적으로 PECVD는 현대 칩의 수직적 복잡성을 가능하게 하는 기술이며, 반도체 제조의 초석입니다.

요약 표:

측면	설명
핵심 기능	플라즈마를 사용하여 저온(200-400°C)에서 얇은 절연 박막(예: SiO₂, Si₃N₄)을 증착합니다.
주요 이점	온도에 민감한 부품의 손상을 방지하여 다층 칩 구성을 가능하게 합니다.
주요 적용 분야	절연 및 보호를 위한 패시베이션 층, 층간 유전체(ILD), 컨포멀 코팅.
장단점	박막 품질 대 증착 속도, 균일성 문제, 기계적 응력 관리의 균형.
