플라즈마 강화 화학 기상 증착(PECVD)은 플라즈마를 활용하여 기존 CVD에 비해 낮은 온도에서 화학 반응을 가능하게 하는 특수 박막 증착 기술입니다.재료 특성을 정밀하게 제어하여 고품질의 균일한 필름을 생산할 수 있기 때문에 반도체, 태양전지, 항공우주 코팅과 같은 산업에서 널리 사용됩니다.PECVD는 고온 요구 사항 및 오염 위험과 같은 기존 CVD의 한계를 극복하여 확장 가능하고 비용 효율적이며 온도에 민감한 기판과 호환되기 때문에 바람직합니다.
핵심 포인트 설명:

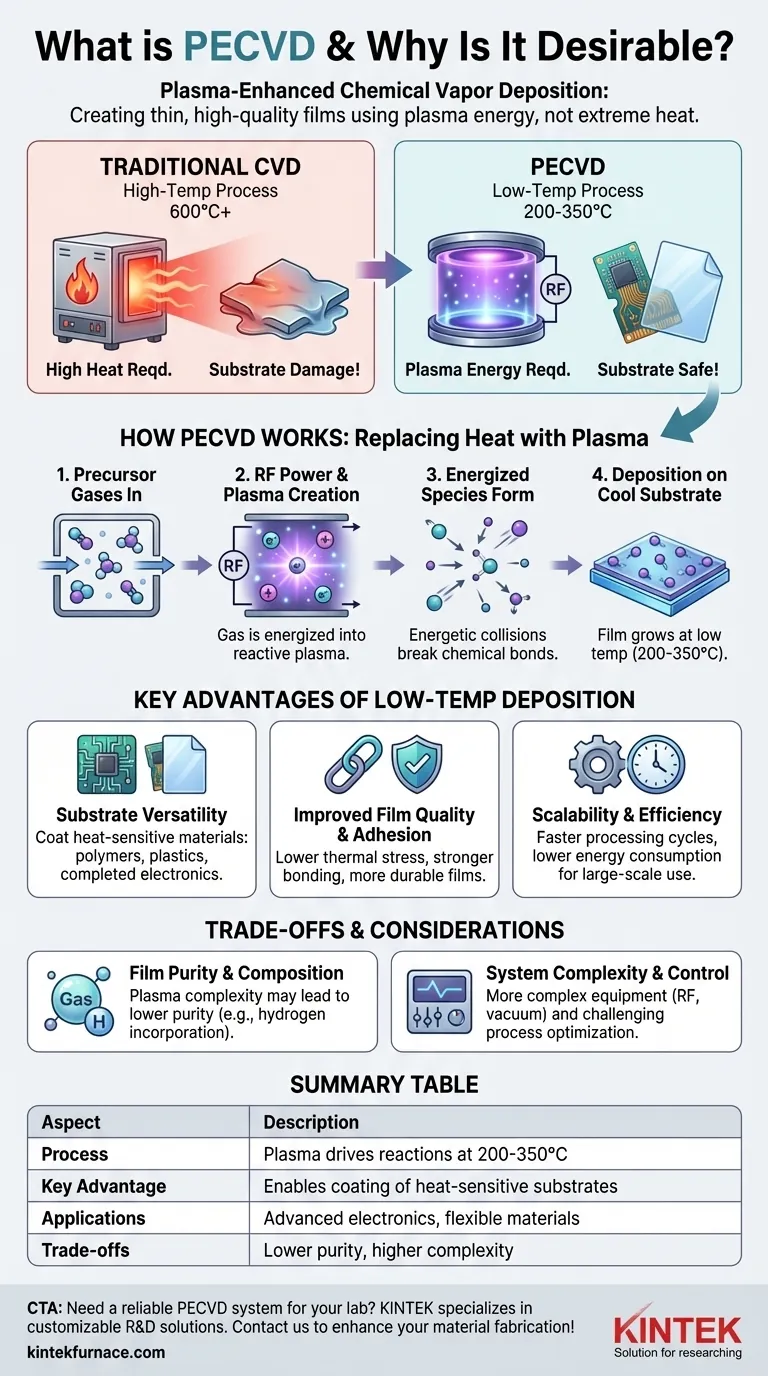

1. PECVD 작동 원리
- 플라즈마 활성화:반응 기체(전구체)를 챔버에 도입하고 RF 또는 마이크로파 에너지를 사용하여 플라즈마로 이온화합니다.이렇게 하면 낮은 온도에서 화학 반응을 일으키는 반응성 종(이온, 라디칼)이 생성됩니다.
- 필름 증착:여기된 종은 기판과 상호 작용하여 단단한 박막을 형성합니다.기존의 플라즈마 강화 화학 기상 증착법 열 에너지에만 의존하는 PECVD는 플라즈마를 사용하여 에너지 장벽을 낮추고 200-400°C에서 증착이 가능합니다(CVD의 경우 800-1200°C).
2. 기존 CVD 대비 장점
- 낮은 온도:온도에 민감한 재료(예: 폴리머 또는 조립식 전자제품)에 이상적입니다.
- 오염 감소:제어된 플라즈마 환경으로 인한 불순물 감소.
- 더 빠른 증착 속도:플라즈마는 반응을 가속화하여 처리량을 향상시킵니다.
- 다용도성:조정 가능한 특성을 가진 다양한 재료(예: 질화규소, 비정질 탄소)를 증착할 수 있습니다.
3. 주요 애플리케이션
- 반도체:IC의 게이트 유전체 및 패시베이션 필름과 같은 중요 층을 증착합니다.
- 태양 전지:태양광 장치에 반사 방지 및 보호 코팅을 생성하여 효율성을 높입니다.
- 항공우주:엔진 부품에 내마모성 코팅을 형성합니다.
- 광학:렌즈의 반사 방지 또는 하드 코팅을 생성합니다.
4. 업계에 바람직한 이유
- 확장성:대량 생산(예: 반도체 웨이퍼 또는 태양광 패널)에 적합합니다.
- 비용 효율성:에너지 소비량 감소 및 공정 시간 단축으로 운영 비용 절감.
- 정밀도:필름 두께와 구성을 나노 단위로 제어할 수 있습니다.
5. 재료 고려 사항
- 기판 호환성:저온 작동으로 섬세한 기판의 손상을 방지합니다.
- 가스 선택:전구체 가스(예: 실리콘 필름용 실란)는 원하는 필름 특성에 따라 선택됩니다.
저온 공정과 고성능 결과물을 결합하는 PECVD의 능력은 현대 제조에서 없어서는 안 될 필수 요소입니다.차세대 디바이스에서 더 얇고 효율적인 필름에 대한 수요를 충족하기 위해 이 기술이 어떻게 발전할 수 있을지 생각해 보셨나요?
요약 표입니다:
| 특징 | PECVD의 장점 |
|---|---|
| 온도 범위 | 200-400°C(CVD의 경우 800-1200°C) |
| 재료 호환성 | 온도에 민감한 기판(예: 폴리머, 사전 제작 IC)에 사용 가능 |
| 증착 속도 | 플라즈마 구동 반응으로 CVD보다 빠름 |
| 필름 품질 | 나노 단위로 제어되는 균일한 고순도 필름 |
| 응용 분야 | 반도체, 태양전지, 항공우주 코팅, 광학 |
