본질적으로, 화학 기상 증착(CVD)은 고온 반응 챔버에 전구체 가스를 도입하여 기판(substrate)이라고 알려진 표면에 고체 재료의 얇고 내구성 있는 필름을 증착하는 데 사용되는 고성능 제조 공정입니다. 이 과정에서 화학 반응이 일어나 기판 위에 새로운 재료 층이 형성됩니다. 가장 일반적인 응용 분야는 반도체 제조, 보호 공구 코팅 및 고급 광학 부품입니다.
CVD의 진정한 가치는 단순히 층을 추가하는 것이 아니라, 다른 방법으로는 달성하기 어려운 탁월한 순도, 균일성 및 특정 특성을 가진 재료를 생성하는 데 있습니다. 이는 현대 전자 제품 및 산업에 동력을 공급하는 고성능 부품을 구축하기 위한 기초 기술입니다.
CVD 공정 분석
CVD가 왜 그렇게 중요한지 이해하려면 먼저 CVD의 기본 역학을 이해해야 합니다. 이 공정은 미시적 수준에서 발생하는 정밀하게 제어된 화학 합성입니다.
핵심 구성 요소
CVD 공정은 세 가지 핵심 요소에 의존합니다: 코팅될 물체인 기판; 새로운 필름에 필요한 원자를 포함하는 전구체 가스; 그리고 제어된 반응 챔버입니다.
기판은 챔버 안에 놓여지고, 챔버는 밀봉됩니다. 그런 다음 전구체 가스가 이 제어된 환경으로 도입됩니다.
화학 반응 단계
챔버는 특정하고 종종 매우 높은 온도로 가열됩니다. 이 열에너지는 전구체 가스를 분해하여 구성 원자가 반응성 상태가 되도록 합니다.
이 새로 분리된 원자들은 기상에서 서로 반응하기 시작하여 원하는 코팅 재료의 분자를 형성합니다.
증착 단계
이러한 새로운 분자가 형성됨에 따라, 더 차가운 기판의 노출된 모든 표면에 증착되어 견고하고 균일한 박막을 생성합니다.
이 공정은 전체 챔버를 채우는 가스를 통해 발생하기 때문에 코팅은 매우 균일하며, 복잡하고 평평하지 않은 모양까지도 균일하게 덮을 수 있습니다. 필름의 두께는 시간, 온도 및 가스 흐름을 관리하여 정밀하게 제어됩니다.
CVD가 중요한 제조 기술인 이유
CVD는 단순한 코팅 방법이 아니라 가능성을 열어주는 기술입니다. 최종 필름의 재료 특성이 다른 어떤 것보다 중요할 때 선택됩니다.
타의 추종을 불허하는 순도 및 균일성 달성
이 공정은 엄격하게 제어된 진공 환경에서 초고순도 가스로 시작하기 때문에, 결과 필름은 탁월하게 순수하고 결함이 없습니다. 이는 단일 불순물이 마이크로칩을 망칠 수 있는 반도체와 같은 응용 분야에서 반드시 필요한 요구 사항입니다.
우수한 재료 특성 엔지니어링
CVD는 특정하게 설계된 품질을 가진 재료를 생성할 수 있게 합니다. 여기에는 절삭 공구에 극도의 경도를 위한 다이아몬드 유사 탄소 증착, 회로의 전기 절연을 위한 이산화규소 층 생성, 또는 광전자학용 재료 합성 등이 포함됩니다.
고성능 재료 생성
이 공정은 고급 세라믹, 금속, 심지어 합성 다이아몬드 등 사용 가능한 최고의 고성능 재료 중 일부를 생산하는 데 사용됩니다. 이 재료들은 까다로운 환경에서 필수적인 탁월한 성능 특성을 제공합니다.
장단점 이해
강력하지만 CVD는 보편적인 해결책이 아닙니다. 그 특수한 특성에는 고가치 응용 분야에 적합하게 만드는 특정 과제와 한계가 따릅니다.
고온 요구 사항
전통적인 CVD 공정은 종종 600°C(1112°F)를 초과하는 매우 높은 온도를 요구합니다. 이는 많은 재료가 손상되거나 녹지 않고 그러한 열을 견딜 수 없기 때문에 사용할 수 있는 기판 재료의 종류를 제한합니다.
전구체 가스 복잡성
CVD에 사용되는 전구체 가스는 매우 독성이 강하거나 가연성이거나 부식성일 수 있습니다. 이는 정교한 안전 프로토콜, 전문 취급 장비 및 강력한 배기 관리 시스템을 필요로 하며, 운영 복잡성을 증가시킵니다.
장비 및 공정 비용
CVD 반응기는 복잡하고 정밀하게 설계된 장비로, 구매 및 운영 비용이 비쌉니다. 높은 장비 비용, 에너지 소비 및 안전 요구 사항의 조합은 CVD가 일반적으로 성능이 투자를 정당화하는 구성 요소에만 사용된다는 것을 의미합니다.
산업 전반의 주요 응용 분야
CVD가 완벽하고 고성능의 필름을 생성하는 능력은 여러 주요 기술 분야에서 없어서는 안 될 존재로 만들었습니다.
반도체 산업
이것이 CVD의 가장 큰 응용 분야입니다. 트랜지스터를 형성하는 전도성, 절연성 및 반도체 필름을 증착하여 현대 집적 회로의 복잡한 층을 구축하기 위해 여러 단계에서 사용됩니다.
보호 및 경질 코팅
CVD는 산업용 절삭 공구, 드릴 비트 및 엔진 구성 요소에 매우 단단하고 내마모성 코팅을 적용하는 데 사용됩니다. 이 코팅은 마찰, 산화 및 부식으로부터 부품을 보호하여 부품의 수명과 성능을 크게 향상시킵니다.
광학 및 광전자학
광학 분야에서는 CVD가 렌즈에 반사 방지 코팅을 적용하는 데 사용됩니다. 광전자학 분야에서는 LED 및 태양 전지에 사용되는 고순도 실리콘 필름 제조에 필수적입니다.
목표에 맞는 올바른 선택
CVD를 언제 활용할지는 전적으로 최종 목표에 따라 달라집니다.
- 첨단 전자 제품이 주요 목표라면: CVD는 마이크로프로세서 및 메모리 칩에 필요한 초고순도, 무결함 박막을 제작하는 데 필수적입니다.
- 기계적 내구성이 주요 목표라면: CVD는 중요한 구성 요소의 고장을 방지하는 단단하고 내마모성 코팅을 적용하는 데 최고의 선택입니다.
- 첨단 재료 연구가 주요 목표라면: CVD는 고유한 광학, 전기 또는 물리적 특성을 가진 새로운 재료 및 필름을 합성하는 정밀한 방법을 제공합니다.
궁극적으로 화학 기상 증착은 원자 단위로 재료를 구축하여 현대 혁신을 정의하는 성능을 가능하게 하는 기술입니다.
요약표:
| 측면 | 세부 사항 |
|---|---|
| 정의 | 고온 챔버에서 화학 반응을 통해 기판에 얇고 내구성 있는 필름을 증착하는 공정. |
| 주요 장점 | 높은 순도, 균일성, 균일한 코팅, 특정 재료 특성을 설계할 수 있는 능력. |
| 일반적인 응용 분야 | 반도체, 보호 공구 코팅, 광학 부품 및 고급 재료 연구. |
| 제한 사항 | 고온 요구 사항, 전구체 가스 복잡성 및 높은 장비 비용. |
귀하의 연구실을 위한 CVD의 힘을 잠금 해제하십시오
KINTEK은 귀하의 고유한 요구 사항에 맞춰진 고급 고온 용광로 솔루션을 제공하는 데 전문입니다. 당사의 탁월한 R&D 및 사내 제조 역량을 활용하여 CVD/PECVD 시스템, 머플, 튜브, 로터리 용광로, 진공 및 대기 용광로를 포함한 포괄적인 제품 라인을 제공합니다. 당사의 강력한 심층 맞춤화 능력은 반도체, 보호 코팅 또는 재료 연구 등 귀하의 실험 요구 사항과의 정확한 일치를 보장합니다.
KINTEK을 선택하는 이유?
- CVD 기술 전문성: 우리는 높은 순도와 균일성으로 우수한 박막 증착을 가능하게 하는 신뢰할 수 있는 시스템을 제공합니다.
- 맞춤형 솔루션: 초기 설계부터 최종 구현까지, 우리는 귀하의 특정 과제를 해결하기 위해 용광로를 맞춤 제작합니다.
- 입증된 성능: 효율성 향상 및 획기적인 결과 달성을 위해 다양한 연구실에서 신뢰받고 있습니다.
연구 및 제조 공정을 향상시킬 준비가 되셨습니까? 오늘 문의하십시오하여 당사의 CVD 시스템 및 기타 용광로 솔루션이 귀하의 성공을 어떻게 이끌 수 있는지 논의하십시오!

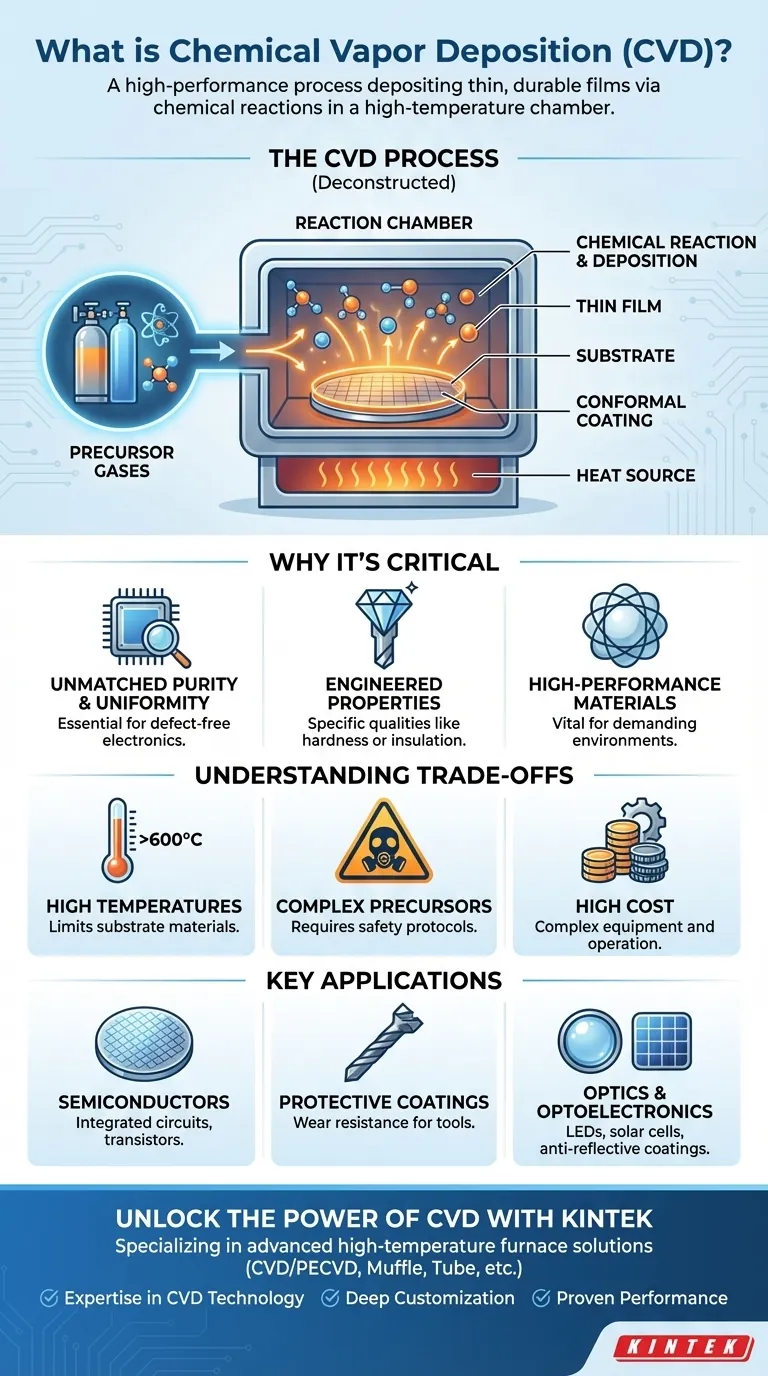

시각적 가이드
