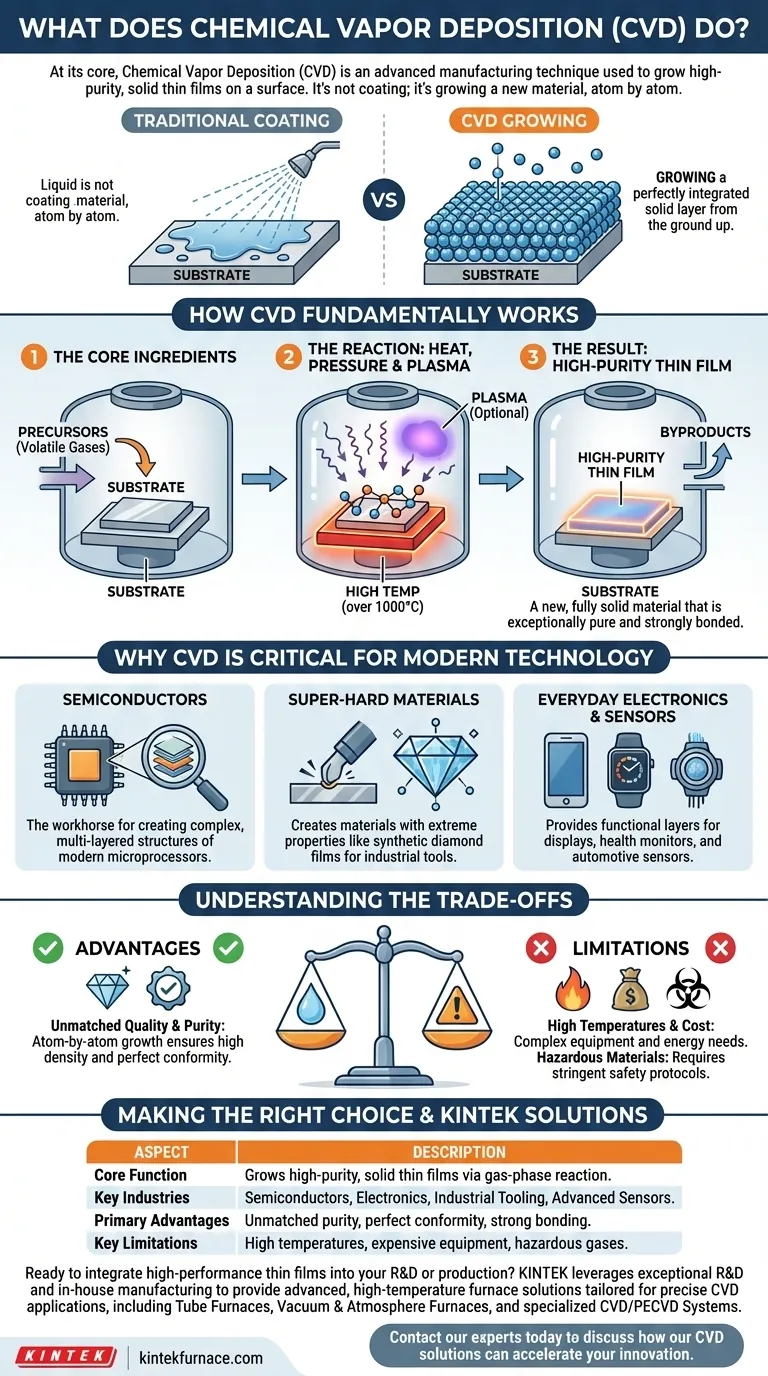

화학 기상 증착(Cvd)은 무엇을 할까요? 첨단 기술을 위한 고성능 박막 성장

화학 기상 증착(CVD)은 본질적으로 표면에 고순도 고체 박막을 성장시키는 데 사용되는 고급 제조 기술입니다. 액체 코팅을 적용하는 대신, CVD는 기체상에서 화학 반응을 사용하여 새로운 물질을 층별로, 종종 원자 규모로 가열된 기판에 직접 증착시킵니다.

핵심적인 통찰은 CVD가 단순히 표면을 코팅하는 것이 아니라, 처음부터 새롭고 완벽하게 통합된 고체 층을 성장시키는 것이라는 점입니다. 이 방법은 탁월한 순도와 성능을 가진 재료를 생성할 수 있게 해주며, 이것이 현대 전자 및 반도체 산업에 필수적인 이유입니다.

CVD의 기본적인 작동 방식

화학 기상 증착은 진공 챔버 내에서 이루어지는 정밀하고 고도로 제어되는 공정입니다. 기본 원리는 몇 가지 주요 단계로 나눌 수 있습니다.

핵심 요소: 기판 및 전구체

이 공정은 코팅될 물체인 기판이라는 기본 재료로 시작됩니다. 이 기판은 반응 챔버 내부에 놓입니다.

그런 다음, 전구체라고 알려진 하나 이상의 휘발성 가스가 도입됩니다. 이 전구체는 원하는 박막을 생성하는 데 필요한 특정 원자를 포함합니다.

반응: 열, 압력 및 플라즈마

챔버는 때때로 1000°C 이상으로 매우 높은 온도로 가열됩니다. 이 고온은 화학 반응을 유발하는 데 필요한 에너지를 제공합니다.

이 반응은 뜨거운 기판 표면에서 전구체 가스를 분해합니다. 가스에서 나온 원하는 원자는 기판에 결합하여 고체 층을 형성합니다.

일부 고급 CVD 방법에서는 플라즈마(에너지화된 가스)를 사용하여 더 낮은 온도에서 반응을 촉진합니다.

결과: 고순도 박막

원하는 원자가 기판에 증착되면서 조밀한 고체 막을 형성합니다. 반응에서 발생한 원치 않는 화학 부산물은 단순히 챔버 밖으로 배출됩니다.

결과로 생성된 막은 단순한 페인트나 코팅이 아닙니다. 그것은 밑에 있는 기판에 매우 순수하고 강력하게 결합된 새로운 완전한 고체 재료입니다.

CVD가 현대 기술에 중요한 이유

완벽하고 초박형의 재료 층을 성장시키는 능력은 CVD를 수많은 산업 전반에 걸쳐 고성능 부품을 생성하는 데 없어서는 안 될 공정으로 만듭니다.

반도체의 기반

CVD는 반도체 산업의 핵심입니다. 모든 컴퓨터 칩 내부에 있는 미세한 트랜지스터를 형성하는 다양한 절연, 전도 및 반도체 층을 증착하는 데 사용됩니다.

CVD 없이는 현대 마이크로프로세서의 복잡한 다층 구조를 제조하는 것이 불가능할 것입니다.

초경질 재료 생성

마이크로파 플라즈마 CVD와 같은 특수 형태의 CVD는 극한의 특성을 가진 재료를 성장시키는 데 사용됩니다. 여기에는 합성 다이아몬드 필름 생성이 포함됩니다.

이러한 다이아몬드 필름은 내구성이 강한 산업용 절삭 공구, 내마모성 코팅 및 전자 장치의 고급 열 관리 부품에 사용됩니다.

일상 전자 제품 및 센서에 전력 공급

CVD의 영향은 매일 사용하는 수많은 장치에 존재합니다. 스마트폰 디스플레이, 웨어러블 건강 모니터, 자동차 센서 및 스마트 유틸리티 미터의 기능성 층을 생성하는 데 사용됩니다.

이러한 박막은 이러한 장치가 작동할 수 있도록 하는 특정 광학적, 전기적 또는 화학적 특성을 제공합니다.

장단점 이해

강력하지만 CVD는 특정 고부가가치 응용 분야에 적합하게 만드는 뚜렷한 장점과 한계를 가진 특수 공정입니다.

장점: 탁월한 품질 및 순도

CVD의 주요 이점은 극도로 높은 순도와 밀도의 필름을 생산할 수 있다는 것입니다. 필름이 원자 단위로 성장하기 때문에 가장 복잡한 표면 형태에도 완벽하게 일치합니다.

한계: 고온 및 비용

전통적인 CVD 공정은 매우 높은 온도를 필요로 하며, 이는 플라스틱과 같은 민감한 기판을 손상시킬 수 있습니다.

또한, 고진공 챔버, 정밀 가스 처리 시스템 및 고온 용광로를 포함한 장비는 복잡하고 비쌉니다. 이로 인해 CVD는 고부가가치 제조에 가장 적합한 고비용 공정이 됩니다.

한계: 유해 물질

CVD에 사용되는 많은 전구체 가스는 독성, 가연성 또는 부식성입니다. CVD 시스템을 작동하려면 이러한 물질을 안전하게 처리하기 위한 엄격한 안전 프로토콜과 전문 시설이 필요합니다.

목표에 맞는 올바른 선택

CVD 공정을 지정하거나 평가하는 것은 특정 응용 분야에 필요한 재료 특성에 전적으로 달려 있습니다.

첨단 전자 제품에 중점을 둔다면: CVD는 현대 마이크로프로세서에 필요한 초고순도 실리콘 및 유전체 필름을 증착하는 데 필수적입니다.
극도의 내구성에 중점을 둔다면: 산업용 도구 또는 내마모성 부품용 합성 다이아몬드 필름을 성장시키는 데 사용되는 것과 같은 특수 CVD 공정을 고려하십시오.
고급 센서 제작에 중점을 둔다면: CVD는 다양한 장치에서 바이오센서, 가스 센서 및 압력 센서를 가능하게 하는 민감하고 기능적인 층을 증착하는 수단을 제공합니다.

궁극적으로 화학 기상 증착은 원료 가스를 우리의 기술 세계를 정의하는 고성능 고체 재료로 변환하는 핵심 기술입니다.

요약 표:

측면	설명
핵심 기능	기체상 화학 반응을 통해 기판 위에 고순도 고체 박막을 성장시킵니다.
주요 산업	반도체, 전자 제품, 산업용 공구, 첨단 센서.
주요 장점	탁월한 필름 순도, 복잡한 형상에 완벽한 일치, 강력한 재료 결합.
주요 한계	높은 공정 온도, 고가의 장비, 유해 전구체 가스 취급.
