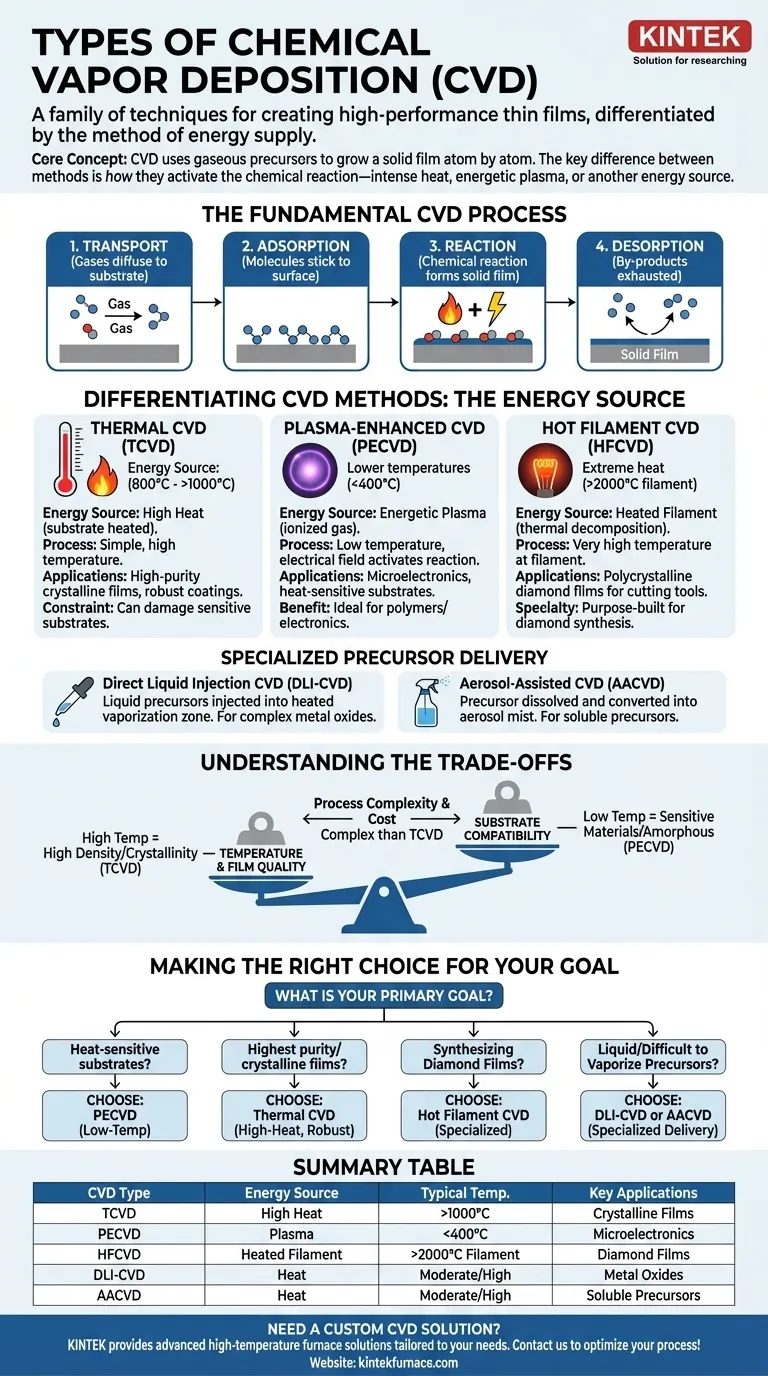

화학 기상 증착(CVD)은 마이크로 전자, 광학 및 첨단 소재와 같은 산업 전반에 걸쳐 사용되는 다용도 박막 증착 기술입니다.이 기술은 전구체 가스를 반응 챔버에 도입하여 분해하거나 반응시켜 기판에 고체 필름을 형성하는 과정을 포함합니다.이 공정은 특정 재료 또는 애플리케이션에 적합한 다양한 방법을 사용하여 맞춤화할 수 있습니다.주요 CVD 유형에는 다이아몬드 필름용 핫 필라멘트 CVD, 저온 증착용 플라즈마 강화 CVD, 복잡한 코팅용 에어로졸 보조 CVD, 금속 산화물용 직접 액체 주입 CVD가 있습니다.이러한 방법은 다양한 에너지원(열, 플라즈마)과 전구체 상태(기체, 에어로졸, 액체)를 활용하여 정밀한 재료 특성을 달성합니다.
핵심 포인트 설명:
-
핫 필라멘트 CVD(HFCVD)
- 전기적으로 가열된 필라멘트(주로 텅스텐)를 사용하여 CH₄-H₂ 혼합물과 같은 전구체 가스를 열분해합니다.
- 반응성 탄소 종을 생성하는 고온(2000°C 이상)으로 인해 다이아몬드 필름 합성에 이상적입니다.
- 응용 분야:다이아몬드 경도가 중요한 절삭 공구, 방열판, 내마모성 코팅.
-
플라즈마 강화 CVD(PECVD)
- 플라즈마(이온화된 가스)를 사용하여 낮은 온도(300~500°C)에서 반응이 가능하므로 기판의 열 스트레스를 줄입니다.
- 마이크로 일렉트로닉스용 실리콘 질화물(Si₃N₄) 및 태양전지용 비정질 실리콘(a-Si) 등의 재료를 증착합니다.
- 장점:더 빠른 증착 속도와 폴리머와 같이 온도에 민감한 재료와의 호환성.
-
에어로졸 보조 CVD(AACVD)
- 에어로졸화된 액체 전구체를 사용하여 복잡한 또는 다성분 재료(예: 금속 산화물 또는 도핑된 필름)를 증착할 수 있습니다.
- 정밀한 화학량론이나 나노 구조의 형태가 필요한 코팅에 유용합니다.
- 예시:터치스크린 또는 광전지를 위한 투명 전도성 산화물(TCO).
-
직접 액체 주입 CVD(DLI-CVD)
- 반응 챔버에 들어가기 전에 액체 전구체를 기화기에 주입하는 방식으로, 휘발성이 낮은 화합물에 이상적입니다.
- 금속 산화물(예: Al₂O₃, TiO₂)을 증착하는 데 일반적으로 사용됩니다. 진공로 시스템 부식 방지 코팅을 위한 진공로 시스템.
- 장점:가스상 방식에 비해 전구체 전달 및 필름 균일성을 더 잘 제어할 수 있습니다.
-
기타 주목할 만한 CVD 변형
- 저압 CVD(LPCVD):반도체 제조에서 고순도 필름을 위해 감압으로 작동합니다.
- 원자층 증착(ALD):순차적 전구체 펄스를 통한 초박형 컨포멀 필름을 위한 CVD 하위 클래스입니다.
- 연소 CVD(CCVD):탄소 나노튜브와 같은 빠른 대면적 증착을 위해 불꽃 기반 반응을 사용합니다.
-
애플리케이션별 고려 사항
- 마이크로일렉트로닉스:유전체 층(SiO₂) 및 전도성 트레이스(폴리-Si)에는 PECVD와 LPCVD가 지배적입니다.
- 광학:AACVD 및 DLI-CVD는 맞춤형 굴절률로 반사 방지 코팅을 생산합니다.
- 에너지 저장:HFCVD 유래 그래핀 필름은 배터리 전극과 슈퍼커패시터를 향상시킵니다.
각 CVD 유형은 온도, 증착 속도, 재료 특성 간의 균형을 맞추고 있습니다.예를 들어, HFCVD는 경도가 뛰어나지만 PECVD는 온도가 낮아 섬세한 기판에 적합합니다.이러한 차이를 이해하면 구매자가 재료 목표와 예산 제약에 따라 장비(예: 플라즈마 제너레이터 또는 필라멘트 어레이)를 선택하는 데 도움이 됩니다.
요약 표:
| CVD 유형 | 주요 특징 | 일반적인 애플리케이션 |
|---|---|---|
| 핫 필라멘트 CVD(HFCVD) | 고온(2000°C 이상), 다이아몬드 필름에 이상적 | 절삭 공구, 방열판, 내마모성 코팅 |
| 플라즈마 강화 CVD(PECVD) | 저온(300-500°C), 플라즈마를 사용하여 증착 속도 향상 | 마이크로 일렉트로닉스, 태양 전지 |
| 에어로졸 보조 CVD(AACVD) | 복잡한 코팅을 위해 에어로졸화된 전구체를 사용합니다. | 투명 전도성 산화물(TCO) |
| 직접 액체 주입 CVD(DLI-CVD) | 액체 전구체, 균일한 필름을 통한 정밀한 제어 | 금속 산화물 코팅(예: Al₂O₃, TiO₂) |
| 저압 CVD(LPCVD) | 감압 하에서의 고순도 필름 | 반도체 제조 |
