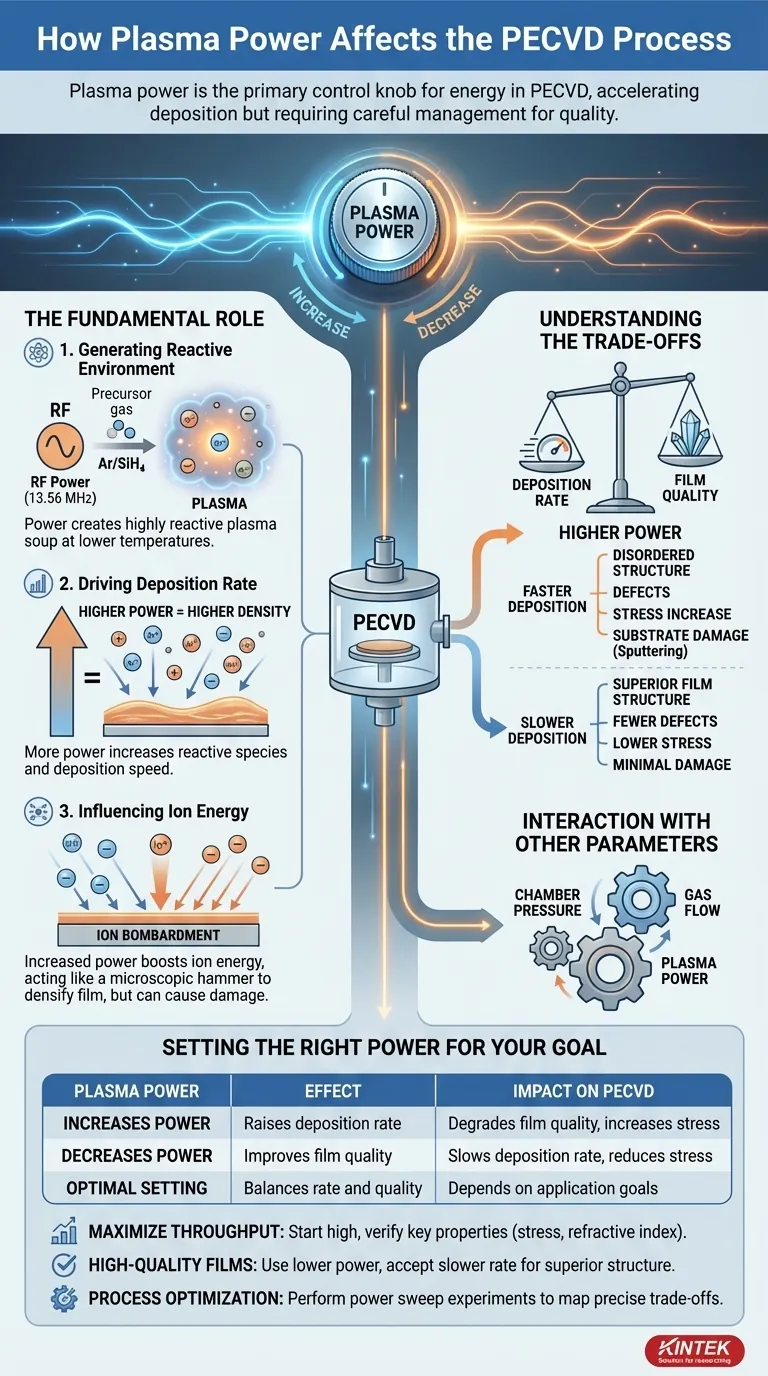

플라즈마 파워는 Pecvd 공정에 어떤 영향을 미칩니까? 박막 증착 최적화

플라즈마 전력은 화학 기상 증착에서 중요한 매개 변수입니다. 화학 기상 증착 (PECVD) 공정에서 플라즈마의 에너지와 반응성에 직접적인 영향을 미치며 증착 속도, 필름 품질 및 기판 무결성에 영향을 미칩니다. 플라즈마 출력이 높을수록 반응 가스의 이온화 및 해리가 증가하여 증착이 가속화되지만 최적화되지 않은 경우 필름 결함이나 기판 손상의 위험이 있습니다. PECVD는 플라즈마 에너지로 인해 기존 CVD에 비해 낮은 온도를 달성할 수 있으므로 온도에 민감한 재료에 적합합니다. 원하는 재료 특성을 유지하면서 효율적인 필름 형성을 보장하려면 플라즈마 출력의 균형을 맞추는 것이 필수적입니다.

핵심 포인트 설명:

플라즈마 에너지 및 반응 개시
- 플라즈마 출력은 가스 분자를 이온화하여 반응성 종(이온, 라디칼, 전자)을 생성하는 데 사용할 수 있는 에너지를 결정합니다.
- 파워가 높을수록 이러한 종의 밀도가 증가하여 화학 반응 속도와 증착 속도가 향상됩니다.
- 예시: RF로 생성된 플라즈마는 실리콘 질화물 증착을 위해 실란(SiH₄)을 반응성 Si 및 H 조각으로 해리합니다.
증착 속도 대 필름 품질 트레이드 오프
- 과도한 전력은 다음과 같은 결과를 초래할 수 있습니다:
  - 증착 속도는 빠르지만 필름 균일성 또는 응력 저하.
  - 기판 손상(예: 과열 또는 이온 충격).
- 최적의 전력은 최소한의 결함으로 화학량 론적 필름(예: SiO₂ 또는 Si₃N₄)을 보장합니다.
온도 민감도 및 재료 호환성
- PECVD는 플라즈마 에너지로 열 CVD(600-800°C)보다 낮은 온도(실온 ~ 350°C)에서 작동합니다.
- 열 예산이 제한적인 폴리머 또는 사전 패턴화된 디바이스에 증착하는 데 매우 중요합니다.
플라즈마 균일성 및 공정 제어
- 전력 분배는 기판 전체의 플라즈마 균일성에 영향을 미칩니다.
- 균일하지 않으면 두께 변화 또는 구성 구배가 발생할 수 있습니다(예: SiOxNy 필름).
- 다중 영역 RF 정합 또는 펄스 플라즈마와 같은 기술이 이를 완화합니다.
가스 화학 및 전력 상호 작용
- 전력은 전구체 가스의 단편화에 영향을 미칩니다(예: SiN 증착의 NH₃).
- 높은 전력에서 과도한 해리는 원하는 반응성 종을 고갈시켜 필름 특성을 변경할 수 있습니다.
기판 상호 작용
- 높은 출력은 이온 충격을 증가시켜 필름 접착력에 영향을 미치거나 압축/인장 응력을 유발할 수 있습니다.
- 전력 프로파일을 조정(예: 램핑)하면 인터페이스 품질을 개선할 수 있습니다.
애플리케이션 및 재료 다양성
- 파워를 조정하면 증착이 가능합니다:
  - 광학 또는 장벽용 비정질 필름(a-Si, SiO₂).
  - MEMS 또는 태양 전지의 결정층(폴리-Si).

플라즈마 출력을 특정 전구체와 기판에 맞게 보정함으로써 PECVD는 유연한 전자 제품에서 반사 방지 코팅에 이르는 정밀한 박막 엔지니어링 기술을 구현합니다. 이러한 원리가 특정 재료 또는 디바이스 요구 사항에 어떻게 적용될 수 있을까요?

요약 표:

요인	높은 플라즈마 파워의 영향	낮은 플라즈마 출력의 영향
증착 속도	더 빠른 증착	느린 증착
필름 품질	결함, 응력 또는 불균일성 발생 위험	화학량론 개선, 결함 감소
기판 호환성	이온 충격으로 인한 잠재적 손상 가능성	온도에 민감한 재료에 더 안전
플라즈마 균일성	두께 변화가 발생할 수 있음	보다 균일한 플라즈마 분포
