현대 제조 산업에서, 플라즈마 강화 화학 기상 증착(PECVD)은 고성능 박막을 생성하기 위한 핵심 공정으로 사용됩니다. 이는 반도체, 태양전지와 같은 광전지, LCD 및 OLED와 같은 고급 디스플레이 생산에 필수적입니다. 이 기술은 복잡한 장치의 기능에 필수적인 정밀하고 균일한 층을 증착할 수 있게 합니다.
PECVD의 본질적인 역할은 단순히 재료를 증착하는 것뿐만 아니라 저온에서 그렇게 한다는 것입니다. 이 한 가지 장점은 기본적인 민감한 재료를 손상시키지 않고도 정교한 전자 부품을 대규모로 제조할 수 있는 능력을 제공합니다.
PECVD가 현대 전자 산업의 기둥인 이유
PECVD의 역할을 이해하려면 먼저 전통적인 방법에 대한 PECVD의 핵심 장점을 이해해야 합니다. 이는 근본적인 제조 문제를 해결합니다: 열로 재료를 손상시키지 않고 고품질 층을 재료에 추가하는 것입니다.
핵심 원리: 플라즈마 보조 증착
PECVD는 증착에 필요한 화학 반응을 촉진하기 위해 활성화된 가스, 즉 플라즈마를 사용합니다.
이 플라즈마는 기존 화학 기상 증착(CVD)에 필요한 열에너지의 극히 일부만으로도 고반응성 화학종을 생성합니다.
그 결과, 반도체 및 디스플레이에 사용되는 섬세한 기판을 보호하면서 훨씬 낮은 온도에서 내구성이 뛰어나고 고순도의 박막을 증착할 수 있습니다.
비교할 수 없는 제어 및 효율성
플라즈마 밀도를 높이면 반응성 화학종의 농도가 증가하여 증착 속도가 빨라집니다.
이는 또한 공정이 더 낮은 압력에서 작동하도록 하여 엔지니어가 기판 표면에 부딪히는 이온의 방향과 에너지를 더 잘 제어할 수 있도록 합니다.
이러한 수준의 제어는 대규모 생산 실행에 유연하고 매우 효율적인 공정을 가능하게 합니다.
주요 산업 응용 분야
PECVD는 틈새 기술이 아닙니다. 여러 억 달러 규모의 산업을 가능하게 하는 다재다능한 플랫폼입니다. 그 영향은 우리가 매일 사용하는 장치에서 나타납니다.
반도체 제조
PECVD는 집적 회로(IC) 및 미세전기기계 시스템(MEMS) 제조의 핵심 공정입니다. 실리콘 웨이퍼의 부품을 절연하는 질화규소 및 이산화규소와 같은 유전체 층을 증착하는 데 사용됩니다.
광전지 및 태양전지
태양광 산업에서 효율성은 모든 것입니다. PECVD는 결정질 실리콘 셀에 중요한 층을 고속으로 인라인 증착하는 데 사용됩니다.
여기에는 에너지 손실을 줄이는 패시베이션 층과 셀에 흡수되는 빛의 양을 최대화하는 반사 방지 코팅이 포함됩니다.
평판 및 고급 디스플레이
현대 LCD 및 OLED 디스플레이는 기능하기 위해 박막에 의존합니다. PECVD는 트랜지스터, 절연체 및 보호 층을 형성하는 막을 증착하여 디스플레이의 성능과 수명을 직접적으로 향상시킵니다.
고급 광학 코팅
동일한 원리가 광학에도 적용됩니다. PECVD는 선글라스 및 고급 렌즈와 같은 표면에 강한 반사 방지 코팅을 생성하여 눈부심을 줄이고 시야 선명도를 향상시키는 데 사용됩니다.
장단점 및 고려 사항 이해
강력하지만 PECVD는 성공적인 구현을 위해 관리해야 하는 고유한 복잡성을 가진 정교한 공정입니다.
공정 복잡성 및 제어
안정적인 플라즈마를 관리하려면 가스 흐름, 압력, 전력 및 주파수에 대한 정밀한 제어가 필요합니다. 편차는 막 균일성 및 품질에 영향을 미칠 수 있으므로 강력한 공정 제어 시스템이 필요합니다.
막 품질 대 증착 속도
종종 증착 속도와 최종 막 품질 사이에는 절충점이 있습니다. 대량 생산에 효율적인 고속 공정은 신중하게 특성을 파악하고 제어해야 하는 응력이나 불순물을 유발할 수 있습니다.
장비 및 재료 순도
PECVD 시스템은 상당한 자본 투자입니다. 또한, 공정은 소스 가스의 불순물에 매우 민감하므로 일관된 결과를 보장하기 위해 엄격한 재료 취급 및 공급망 관리가 필요합니다.
목표에 맞는 올바른 선택하기
PECVD를 효과적으로 적용하는 것은 PECVD의 기능을 주요 제조 목표와 일치시키는 것을 의미합니다.
- 주요 초점이 대량 효율성이라면: 유도 결합 플라즈마(ICP)와 같은 고밀도 플라즈마 소스를 활용하여 태양전지 또는 대면적 디스플레이의 인라인 생산에 필요한 높은 증착 속도를 달성합니다.
- 주요 초점이 궁극적인 막 품질이라면: 플라즈마 매개변수에 대한 정밀한 제어를 우선시하고 더 낮은 압력에서 작동하여 고급 반도체용 밀도, 응력 및 화학양론과 같은 막 특성을 미세 조정합니다.
- 주요 초점이 재료 다양성이라면: PECVD의 저온 장점을 활용하여 폴리머 또는 사전 제작된 전자 어셈블리와 같은 온도에 민감한 기판에 막을 증착합니다.
궁극적으로 PECVD를 마스터하는 것은 원자 수준의 제어를 대규모 제조 성공으로 전환하는 것입니다.
요약표:
| 측면 | 세부 정보 |
|---|---|
| 핵심 장점 | 저온 증착으로 민감한 기판 보호 |
| 주요 응용 분야 | 반도체, 광전지, 디스플레이, 광학 코팅 |
| 이점 | 정밀 제어, 고효율, 대규모 생산을 위한 다양성 |
| 고려 사항 | 공정 복잡성, 속도 대 품질의 장단점, 장비 투자 |
첨단 PECVD 솔루션으로 제조를 강화할 준비가 되셨습니까? 뛰어난 R&D 및 사내 제조 역량을 활용하여 KINTEK은 CVD/PECVD 시스템과 같은 고온로 솔루션을 다양한 연구실에 제공합니다. 당사의 강력한 맞춤화 능력은 반도체, 태양전지 및 디스플레이에 대한 귀하의 고유한 실험 요구 사항에 정확하게 부합하도록 보장합니다. 오늘 저희에게 연락하여 박막 증착 공정을 최적화하고 성공을 이끌어낼 방법을 논의하십시오!

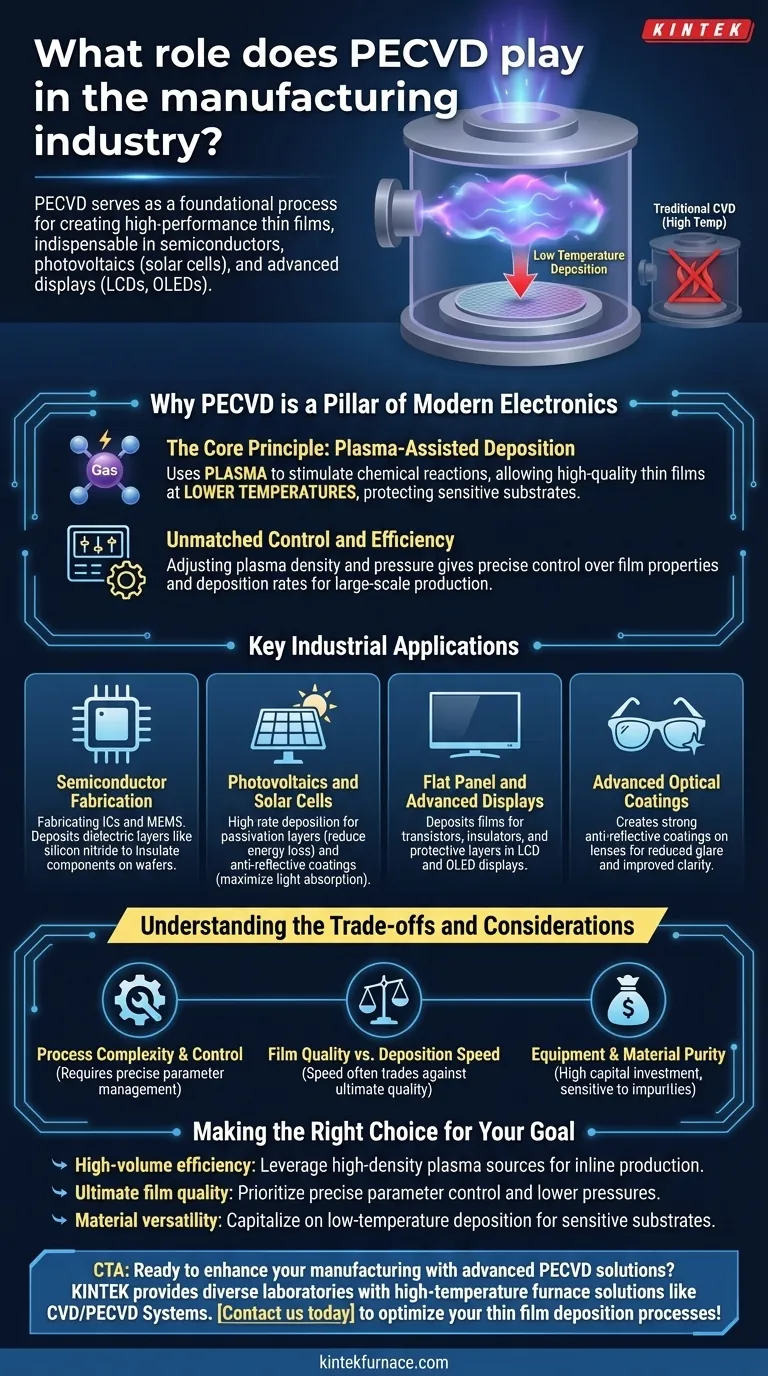

시각적 가이드
