수평관상로에서 구역 가열이란, 상로의 가열 챔버를 독립적으로 제어되는 별개의 섹션, 즉 "구역(zones)"으로 나누는 설계 원칙입니다. 표준 상로가 균일한 온도를 만들기 위해 하나의 가열 구역을 가질 수 있는 반면, 다중 구역 상로는 여러 구역을 사용하여 이 균일성을 완벽하게 하거나 튜브 길이를 따라 의도적으로 특정 온도 기울기를 생성합니다.
구역 가열의 핵심 개념은 단순하고 균일한 열에서 정밀한 열 프로파일 제어로 전환하는 것입니다. 상로 전체에 대한 단일 "켜기/끄기" 스위치 대신, 시료가 경험하는 온도 환경을 미세 조정할 수 있는 여러 제어 장치를 얻게 됩니다.
기초: 단일 구역 상로
균일성의 목표
단일 구역 상로는 하나의 발열체 세트와 하나의 제어 장치를 가집니다. 주요 목표는 중앙 "고온 구역"에 걸쳐 단일하고 안정적이며 균일한 온도를 생성하는 것입니다.
이 설계는 어닐링, 템퍼링 또는 기본 재료 합성 등 전체 시료를 설정된 시간 동안 동일한 온도로 유지해야 하는 많은 일반적인 응용 분야에 이상적입니다.
고유한 물리적 한계
잘 설계된 단일 구역 상로에서도 열은 튜브 끝에서 자연적으로 빠져나갑니다. 이로 인해 실제 균일한 고온 구역은 상로의 가열된 길이보다 짧아지며, 온도는 냉각된 끝단으로 갈수록 떨어집니다.
발전: 다중 구역 제어
다중 구역 상로(가장 흔하게 세 구역)는 튜브의 다른 섹션에 대한 독립적인 제어를 도입하여 단일 구역 설계의 한계를 해결합니다. 이는 두 가지 주요 이점을 제공합니다.
우수한 온도 균일성 달성
3구역 상로는 중앙 주 구역과 두 개의 작은 끝 구역을 가집니다. 끝 구역을 약간 더 높은 온도로 설정함으로써, 튜브 개구부에서 발생하는 열 손실을 능동적으로 보상할 수 있습니다.
이 "능동적 보정"은 자연적인 온도 저하에 대응하여 튜브 내부의 완벽하게 균일한 고온 구역의 길이를 상당히 연장합니다. 이는 더 큰 시료를 처리하거나 절대적인 온도 일관성이 요구될 때 매우 중요합니다.
의도적인 온도 기울기 생성
다중 구역 가열의 또 다른 핵심 응용 분야는 제어된 온도 기울기, 즉 튜브 한쪽 끝에서 다른 쪽 끝까지의 점진적인 온도 경사를 만드는 것입니다.
각 구역은 서로 다른 온도로 설정되어 정밀한 열 프로파일을 허용합니다. 이는 화학 기상 증착(CVD) 또는 결정 성장과 같은 특수 공정에 필수적인데, 시료나 기체가 상로를 통과할 때 반응의 다른 단계가 서로 다른 온도에서 발생해야 하기 때문입니다.
절충점 이해하기
단순성 대 복잡성
단일 구역 상로는 작동이 간단하고, 더 저렴하며, 고장 지점이 적습니다. 내재된 균일성이 충분한 응용 분야에서 강력한 핵심 장비입니다.
다중 구역 상로는 더 복잡하고 비쌉니다. 원하는 열 프로파일(균일성 향상이든 특정 기울기이든)을 프로그래밍하고 안정화하기 위해 더 정교한 제어 장치와 운영자의 더 깊은 이해가 필요합니다.
응용 분야별 특수성
선택은 어느 것이 "더 낫다"가 아니라 작업에 어느 것이 올바른가에 달려 있습니다. 단순한 어닐링 공정에 다중 구역 상로를 사용하는 것은 불필요한 비용과 복잡성을 추가하는 과도한 조치일 수 있습니다. 반대로, 단일 구역 상로에서 정밀한 기울기를 달성하려고 시도하는 것은 불가능합니다.
목표에 맞는 올바른 선택하기
상로를 선택할 때, 그 구역 구성은 전적으로 공정 요구 사항에 따라 결정되는 중요한 결정입니다.
- 정적 공정을 위한 단순하고 균일한 가열이 주요 목표인 경우: 단일 구역 상로가 가장 비용 효율적이고 안정적인 선택입니다.
- 긴 시료 길이에 걸쳐 온도 균일성을 극대화하는 것이 주요 목표인 경우: 끝 부분의 열 손실에 능동적으로 대응하기 위해 3구역 상로가 필요합니다.
- 동적 공정을 위한 특정 온도 경사를 만드는 것이 주요 목표인 경우: 제어된 열 기울기를 달성하는 유일한 방법은 다중 구역 상로입니다.
궁극적으로, 구역 가열을 이해하면 특정 과학적 또는 산업 공정의 열 환경을 제어하는 데 필요한 정확한 도구를 선택할 수 있는 힘을 얻게 됩니다.
요약표:
| 특징 | 단일 구역 상로 | 다중 구역 상로 |
|---|---|---|
| 제어 | 단일 온도 구역 | 다중 독립 구역 |
| 균일성 | 제한된 고온 구역, 끝 부분에서 열 손실 | 능동 보정을 통한 확장된 균일 고온 구역 |
| 기울기 생성 능력 | 불가능 | 정밀한 온도 기울기 생성 |
| 최적 용도 | 단순 어닐링, 템퍼링 | CVD, 결정 성장, 대형 시료 |
| 복잡성 및 비용 | 낮음 | 높음 |
KINTEK과 함께 연구실을 위한 고급 열 제어를 잠금 해제하세요! 뛰어난 R&D와 사내 제조 역량을 활용하여, 우리는 머플로, 관상로, 회전식, 진공 및 분위기 상로, CVD/PECVD 시스템과 같은 다양한 연구실에 고온 상로 솔루션을 제공합니다. 우리의 심층적인 맞춤화 기능은 귀하의 고유한 실험 요구 사항과의 정밀한 일치를 보장합니다. 귀하의 공정을 최적화하고 혁신을 주도할 수 있는 당사 상로에 대해 논의하려면 오늘 문의하세요!

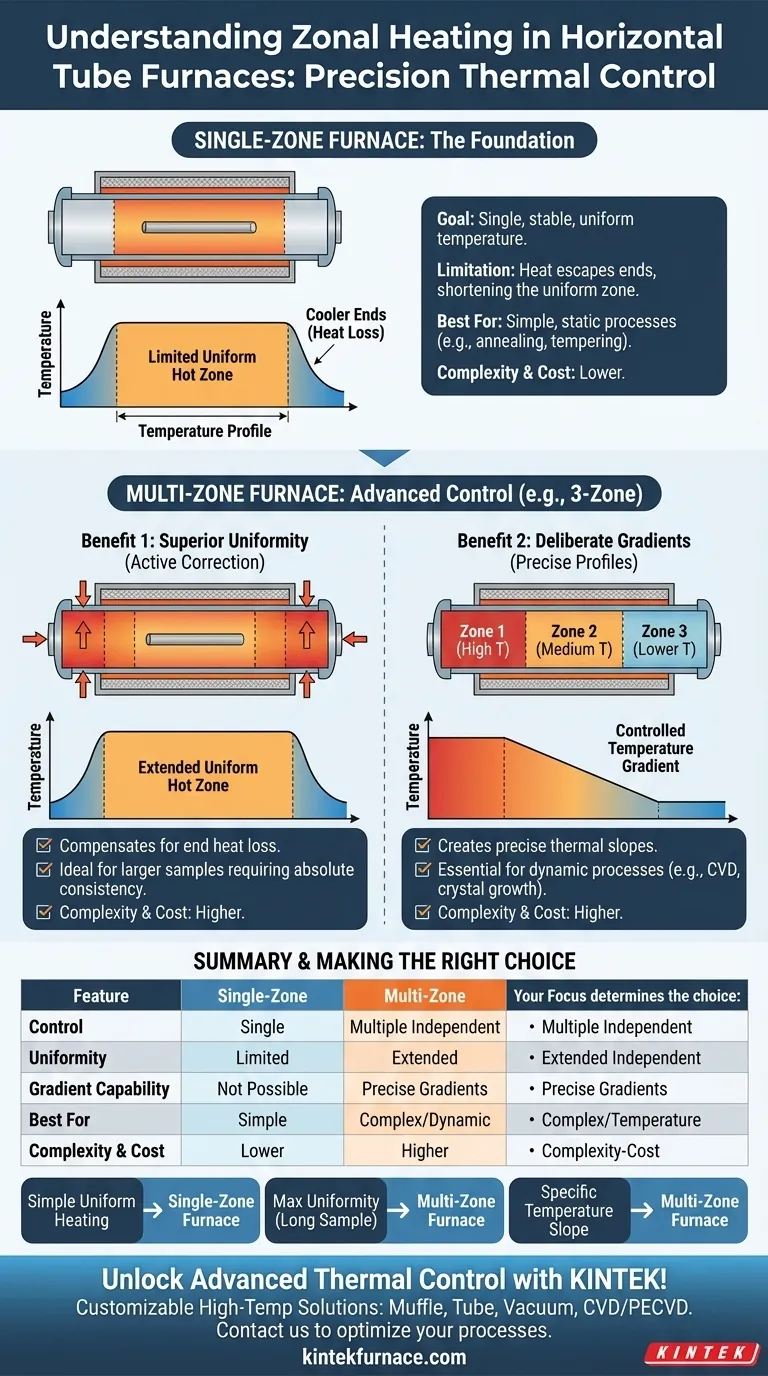

시각적 가이드
