본질적으로, 다중 영역 튜브 퍼니스는 연구자에게 단일 공정 튜브를 따라 여러 개의 뚜렷한 온도 섹션에 대한 독립적인 제어를 제공하기 때문에 가치가 있습니다. 이 기능을 통해 정밀한 온도 기울기(거리에 따른 제어된 열 변화)를 생성하고 여러 온도를 동시에 안정적으로 유지할 수 있는데, 이는 표준 단일 영역 퍼니스로는 불가능한 일입니다.
단일 영역 퍼니스는 단순한 오븐처럼 작동하여 하나의 균일한 온도를 제공합니다. 반면에 다중 영역 퍼니스는 프로그래밍 가능한 열 지형처럼 작동하여 연구자가 단일 실험 내에서 단계적 가열 및 냉각이 필요한 재료 합성 및 정제와 같은 복잡한 공정을 정밀하게 지시할 수 있는 힘을 부여합니다.
기초: 독립적인 영역 제어
다중 영역 퍼니스의 주요 이점은 물리적 구조에서 비롯됩니다. 하나의 히터와 센서 대신 여러 개의 히터와 센서가 있으며, 각각은 독립적으로 관리됩니다.
"영역"의 정의
"영역"이란 자체 전용 발열체와 열전쌍(온도 센서)을 갖는 퍼니스 튜브의 개별적인 부분을 말합니다. 일반적인 구성에는 두 개, 세 개 또는 심지어 다섯 개의 영역이 있으며, 각 영역은 특정 온도 설정값으로 프로그래밍될 수 있습니다.
정밀도를 위한 마스터/슬레이브 프로그래밍
고급 컨트롤러는 영역이 "마스터/슬레이브" 구성으로 작동하도록 허용합니다. 한 영역의 온도를 마스터로 설정할 수 있으며, 다른 슬레이브 영역은 특정 온도보다 높거나 낮게 프로그래밍하여 고도로 제어되고 안정적인 온도 차이를 생성할 수 있습니다.
우수한 균일성 달성
역설적으로 들릴 수 있지만, 여러 영역을 사용하는 것이 더 길고 더 균일한 핫 존을 만드는 가장 좋은 방법인 경우가 많습니다. 끝 영역에 약간 더 많은 전력을 공급함으로써 튜브 입구에서의 열 손실을 보상하여 중앙 영역 전반에 걸쳐 예외적으로 안정적이고 평평한 온도 프로필을 얻을 수 있습니다.
정밀한 열 지형 생성
인접한 영역에 서로 다른 온도를 설정하는 능력은 온도 기울기 생성을 가능하게 합니다. 이는 단순한 기능이 아니라 고급 재료 과학을 위한 근본적인 도구입니다.
온도 기울기의 힘
온도 기울기는 퍼니스 튜브 길이에 걸친 제어되고 점진적인 온도 변화입니다. 이를 통해 단일 공정이 여러 온도 의존적 단계를 순차적으로 포함할 수 있습니다.
응용 분야: 화학 기상 증착(CVD)
CVD에서 전구체 화학물질은 기화될 때까지 핫 존에서 가열됩니다. 이 가스는 기판이 위치한 더 차가운 인접 영역으로 흐릅니다. 온도 강하는 가스가 기판 위에 균일한 고체 박막으로 증착되도록 유도합니다. 이 공정은 안정적인 온도 기울기에 전적으로 의존합니다.
응용 분야: 나노입자 및 결정 성장
특정 결정 구조 또는 나노입자 형태를 가진 재료를 만드는 것은 가열 및 냉각 속도에 대한 정밀한 제어를 필요로 합니다. 다중 영역 퍼니스는 한 영역에서 재료를 정제하는 동시에 다른 영역에서 결정화를 정밀하게 제어하여 입자 크기부터 균일성에 이르기까지 모든 것에 영향을 미치는 기울기를 만들 수 있습니다.
절충 사항 이해
강력한 기능에도 불구하고 다중 영역 퍼니스의 기능은 복잡성과 비용을 수반하며 이를 고려해야 합니다.
프로그래밍 복잡성 증가
여러 영역을 관리하려면 컨트롤러와 시스템의 열역학에 대한 더 정교한 이해가 필요합니다. 안정적이고 정확한 기울기를 설정하는 것은 간단하지 않으며 종종 보정과 테스트 실행이 필요합니다.
비용 및 유지보수
다중 영역 퍼니스는 추가적인 발열체, 열전쌍 및 보다 복잡한 전력 제어 시스템으로 인해 단일 영역 모델보다 본질적으로 더 비쌉니다. 구성 요소가 더 많다는 것은 퍼니스 수명 동안 더 많은 유지보수 또는 고장 지점이 있음을 의미합니다.
고온 작동
이러한 퍼니스는 종종 1200°C, 1600°C, 심지어 1800°C에 이르는 매우 높은 온도에 도달할 수 있습니다. 이 기능은 세라믹, 내화 금속 및 기타 첨단 재료 처리에 필수적입니다. 다중 영역 제어는 이러한 극단적인 온도가 안정적이고 필요한 곳에 정확하게 위치하도록 보장합니다.
고급 단계 및 램프 프로그래밍
최신 컨트롤러는 수십 개의 프로그래밍 가능한 세그먼트를 가진 복잡한 레시피를 지원합니다. 이를 통해 연구자는 램프 가열, 설정 시간 동안 유지(소킹), 제어된 속도로 냉각과 같은 일련의 자동화된 단계를 프로그래밍하여 산업 규모의 열 공정을 완벽하게 모방할 수 있습니다.
목표에 맞는 올바른 선택
다중 영역 퍼니스를 사용할지 여부에 대한 결정은 전적으로 실험의 열 요구 사항에 따라 이루어져야 합니다.
- 어닐링 또는 소결을 위한 균일한 가열이 주요 초점인 경우: 고품질 단일 영역 퍼니스로도 충분할 수 있지만, 다중 영역 모델은 더 긴 공정 영역에 걸쳐 우수한 균일성을 제공합니다.
- 박막 증착(예: CVD)이 주요 초점인 경우: 공정에 필수적인 온도 기울기 생성이므로 다중 영역 퍼니스는 필수적입니다.
- 제어된 결정 성장 또는 공정 시뮬레이션이 주요 초점인 경우: 다중 영역 퍼니스의 고급 기울기 및 단계 프로그래밍 기능은 결정화를 유도하고 복잡한 열 주기를 복제하는 데 필수적입니다.
궁극적으로 다중 영역 퍼니스는 재료를 단순히 가열하는 것에서 그 변형을 정밀하게 지시하는 것으로 전환할 수 있는 제어 기능을 제공합니다.
요약표:
| 기능 | 설명 | 주요 응용 분야 |
|---|---|---|
| 독립적인 영역 제어 | 맞춤형 열 프로필을 위해 서로 다른 영역에 다른 온도를 설정할 수 있습니다. | 재료 합성, 정제 및 공정 시뮬레이션. |
| 온도 기울기 | 순차적 공정 단계를 위해 튜브 길이에 걸쳐 제어된 열 변화를 생성합니다. | 화학 기상 증착(CVD), 나노입자 성장. |
| 고온 작동 | 최대 1800°C를 지원하며 까다로운 재료에 대해 안정적이고 정밀한 가열을 제공합니다. | 세라믹 가공, 내화 금속 처리. |
| 고급 프로그래밍 | 마스터/슬레이브 구성을 사용하여 복잡한 램프, 소킹 및 냉각 주기를 활성화합니다. | 결정 성장, 열 주기 실험. |
정밀한 열 제어로 연구 수준을 높일 준비가 되셨습니까? KINTEK은 탁월한 R&D 및 사내 제조를 활용하여 다양한 실험실에 맞게 조정된 고급 고온 퍼니스 솔루션을 제공합니다. 튜브 퍼니스, 머플 퍼니스, 회전식 퍼니스, 진공 및 분위기 퍼니스, CVD/PECVD 시스템을 포함한 당사의 제품군은 귀하의 고유한 실험 요구 사항을 충족하기 위한 강력한 심층 사용자 정의 기능으로 보완됩니다. 당사의 다중 영역 튜브 퍼니스가 재료 합성 및 정제 공정을 어떻게 향상시킬 수 있는지 논의하려면 오늘 저희에게 연락하십시오!

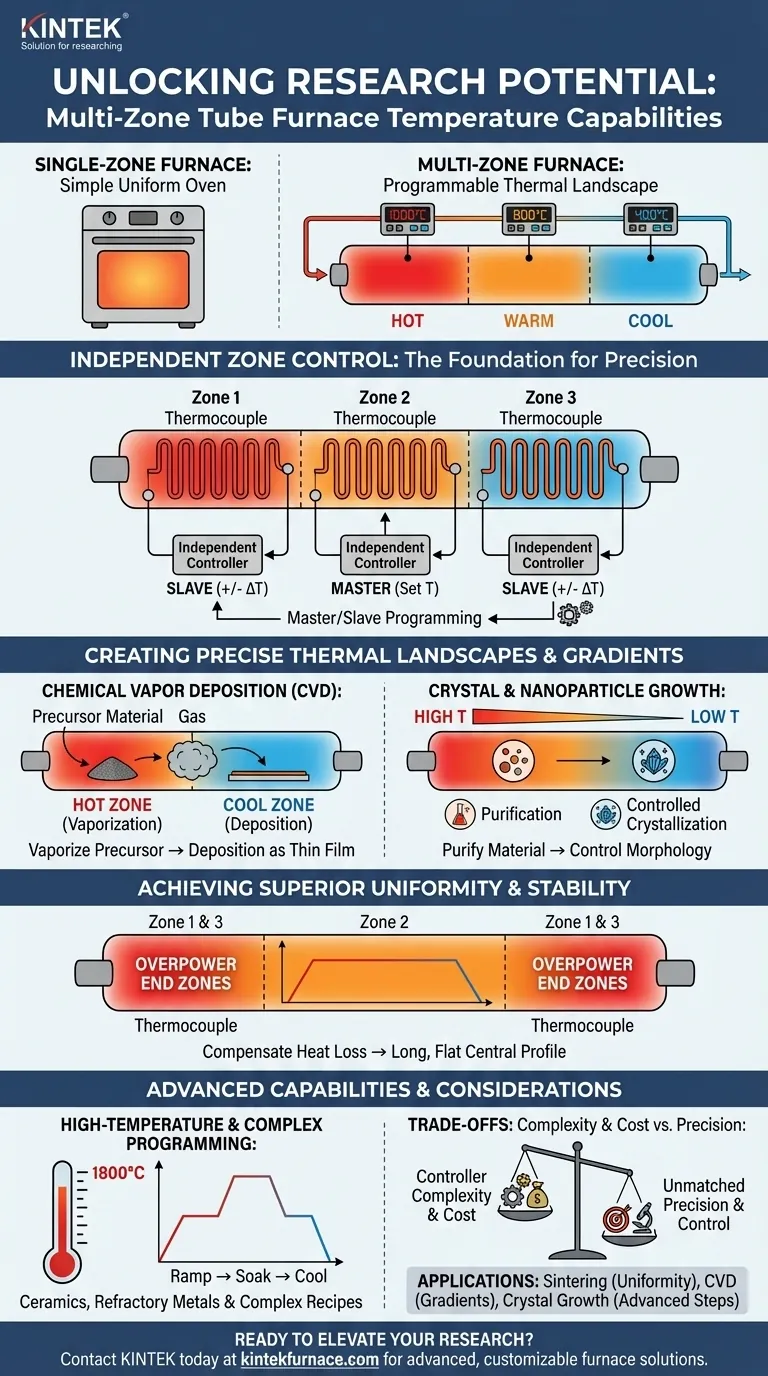

시각적 가이드
