본질적으로 화학 기상 증착(CVD) 장비는 고체 재료의 매우 얇고 고성능인 필름을 표면에 성장시키는 데 사용됩니다. 이는 페인팅이나 담금질이 아니라 가스의 제어된 화학 반응을 사용하여 새로운 층을 구축함으로써 이를 수행하며, 이 층은 종종 원자 몇 개 두께에 불과합니다. 이 공정은 반도체, 항공우주 및 의학 분야에서 가장 진보된 구성 요소를 제조하는 데 필수적입니다.
CVD의 중심 목적은 물체의 표면을 근본적으로 변경하여 기본 재료가 가지고 있지 않은 전기 절연, 내열성 또는 생체 적합성과 같은 새로운 특성을 부여하는 것입니다. 이는 대부분의 현대 기술에 요구되는 원자 수준의 정밀도로 재료를 생성할 수 있게 합니다.

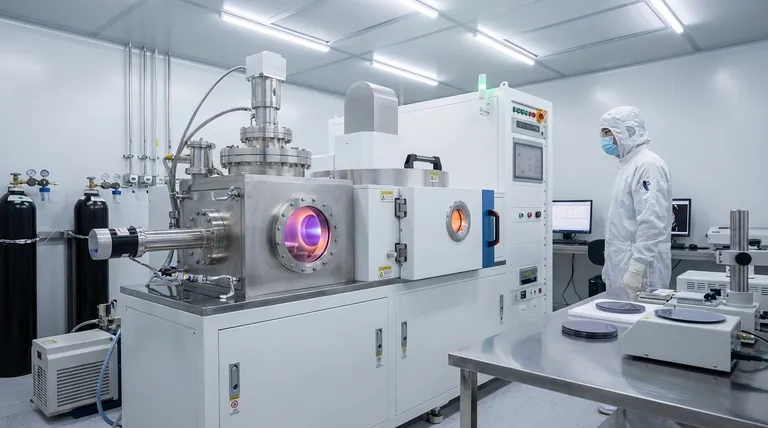

CVD 장비의 근본적인 작동 방식
CVD 장비의 용도를 이해하려면 먼저 기본 원리를 이해해야 합니다. 이는 진공 챔버 내에서 발생하는 고도로 제어되는 공정입니다.
제어된 환경
전체 공정은 정상 대기압보다 훨씬 낮은 진공 상태에서 발생합니다. 기판(substrate)이라고 하는 기본 물체가 챔버 내에 배치되고 일반적으로 가열됩니다.
그런 다음 하나 이상의 휘발성 가스(전구체(precursors)라고 함)가 챔버에 도입됩니다. 이 전구체에는 최종 필드에 필요한 특정 원자(예: 실리콘, 질소, 탄소)가 포함되어 있습니다.
표면 반응
전구체 가스가 가열된 기판과 접촉하면 화학 반응을 유발하거나 분해됩니다. 이 반응으로 인해 원하는 원자가 기판 표면에 "증착"되거나 결합되어 고체 필름이 형성됩니다.
원자 단위로 필름 구축
이 증착은 분자 단위로 일어나 매우 얇고 균일한 층을 생성합니다. 화학 반응에서 원치 않는 부산물은 기체 상태로 남아 챔버 밖으로 배출됩니다. 그 결과 기판에 완벽하게 결합된 내구성 있는 건조 코팅이 생성됩니다.
핵심 기능: 등각 및 초박막 층 생성
CVD의 진정한 힘은 단순히 얇은 필름을 만드는 것이 아니라 그 필름의 품질과 정밀도에 있습니다. 이것이 전통적인 코팅 방법과 구별되는 점입니다.
"등각(Conformal)"의 실제 의미
CVD는 등각 필름(conformal films)을 생성합니다. 즉, 코팅이 기판 표면의 윤곽을 완벽하게 따릅니다. 표면 특징이 얼마나 복잡하거나 미세하든 상관없습니다. 이는 3차원 마이크로칩의 모든 틈새와 구석을 완벽한 균일성으로 덮을 수 있는 페인트 층이라고 생각할 수 있습니다.
원자 정밀도로 한계 돌파
이 공정의 특수한 형태인 원자층 증착(ALD)은 훨씬 더 정밀한 제어를 가능하게 하여 말 그대로 한 층의 원자 단위로 필름을 증착합니다. 이러한 수준의 정밀도는 나노미터 단위로 측정되는 특징을 가진 현대 반도체 장치를 제조하는 데 필수적입니다.
전통적인 방법으로는 불가능한 이유
담금질, 분사 또는 전기 도금과 같은 기술로는 이를 달성할 수 없습니다. 이러한 기술은 집적 회로에서 발견되는 복잡하고 미세한 표면 구조나 고급 구성 요소의 복잡한 내부 통로를 균일하게 코팅할 수 없습니다.
산업 전반의 주요 응용 분야
원자 수준에서 표면을 엔지니어링하는 능력 덕분에 CVD는 거의 모든 첨단 산업에서 중요한 기술이 되었습니다.
현대 전자 장치의 동력
CVD는 반도체 제조에서 필수적입니다. 이는 집적 회로를 구성하는 초박형 절연체(질화규소) 및 전도성 층을 증착하는 데 사용되어 컴퓨터 칩의 지속적인 소형화를 가능하게 합니다.
고성능 구성 요소 보호
항공우주 산업에서 CVD는 터빈 블레이드 및 기타 엔진 부품에 열 차단 코팅(thermal barrier coatings)을 적용합니다. 이 코팅은 기본 금속을 극한의 온도에서 보호하여 구성 요소의 수명과 신뢰성을 극적으로 연장합니다. 또한 매우 단단하고 마모 방지 표면을 만드는 데에도 사용됩니다.
의료 기기 발전
CVD는 인공 관절 및 치과 임플란트와 같은 의료용 임플란트에 생체 적합성 코팅(biocompatible coatings)을 적용하는 데 사용됩니다. 이 코팅은 신체가 이물질을 받아들이도록 돕고 거부 반응을 방지하며 환자 결과를 개선합니다. 또한 의료 도구에 항균 표면을 만들 수도 있습니다.
광학 및 에너지 시스템 향상
광학 분야에서 CVD는 렌즈 및 기타 기기의 반사 방지 코팅에 사용됩니다. 재생 에너지 부문에서는 고효율 태양 전지(광전지) 및 고급 배터리 전극을 제조하는 핵심 단계입니다.
상충 관계 이해
강력하지만 CVD 공정에는 어려움과 한계가 없는 것은 아닙니다. 이러한 점을 인식하는 것이 올바른 적용을 이해하는 데 중요합니다.
까다로운 공정 조건
CVD는 일반적으로 고진공과 종종 고온을 필요로 합니다. 이러한 높은 에너지 소비는 비용이 많이 들 수 있으며, 고온은 기판으로 사용될 수 있는 재료 유형을 제한할 수 있습니다.
전구체 화학 및 안전
CVD에 사용되는 전구체 가스는 매우 독성이 강하거나, 인화성이 있거나, 부식성이 있을 수 있습니다. 이러한 화학 물질을 취급하고 관리하려면 정교한 안전 시스템과 프로토콜이 필요하며, 이는 작업의 복잡성과 비용을 증가시킵니다.
증착 속도 대 품질
일반적으로 최고 품질의 가장 균일한 필름을 얻으려면 증착 속도가 매우 느려야 합니다. 높은 처리량이 필요한 응용 분야의 경우 이는 병목 현상이 되어 필름의 완벽함과 제조 속도 사이에서 상충 관계를 강요할 수 있습니다.
목표에 맞는 올바른 선택
CVD를 사용할지 여부를 결정하는 것은 오직 귀하의 목표가 CVD만이 제공할 수 있는 원자 수준의 표면 엔지니어링을 요구하는지에 달려 있습니다.
- 초정밀의 균일한 박막을 전자 장치에 만드는 것이 주된 목표인 경우: CVD 및 그 변형인 ALD는 필수적인 필름을 증착하는 데 있어 논쟁의 여지가 없는 업계 표준입니다.
- 극한 환경에서 구성 요소의 내구성을 추가하는 것이 주된 목표인 경우: CVD는 항공우주 및 산업 제조에서 열 차단 및 마모 방지 코팅을 적용하는 최고의 방법입니다.
- 의료 기기의 생물학적 상호 작용 개선이 주된 목표인 경우: CVD는 현대 임플란트를 가능하게 하는 생체 적합성 및 항균 표면을 만드는 핵심 기술입니다.
- 평평한 표면에 단순하고 두꺼운 코팅을 입히는 것이 주된 목표인 경우: 페인팅이나 전기 도금과 같은 더 간단하고 비용 효율적인 방법이 더 적합할 가능성이 높습니다.
궁극적으로 CVD 장비는 재료의 표면을 변환하여 단순한 기판을 고부가가치의 기능성 구성 요소로 바꾸는 기본 도구입니다.
요약표:
| 주요 특징 | 핵심 이점 | 주요 응용 분야 |
|---|---|---|
| 등각 코팅 | 복잡한 3D 표면에 균일한 커버리지 | 반도체 마이크로칩, 복잡한 구성 요소 |
| 원자층 정밀도 | 초박막 고성능 필름 | 첨단 전자 장치, 의료용 임플란트 |
| 다목적 재료 증착 | 절연, 전도성 또는 보호 층 생성 | 열 차단막, 생체 적합성 코팅, 태양 전지 |
| 고온 및 진공 작동 | 필름의 순도 및 강력한 접착 보장 | 항공우주 엔진 부품, 고신뢰성 구성 요소 |
