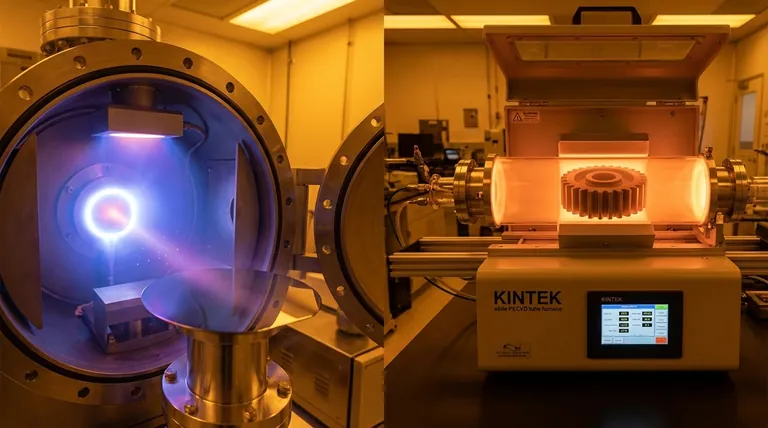

화학 기상 증착(CVD)과 물리 기상 증착(PVD)은 모두 필수적인 박막 증착 기술이지만 메커니즘, 응용 분야 및 결과에서 근본적인 차이가 있습니다.CVD는 화학 반응에 의존하여 재료를 증착하므로 순도가 높고 균일한 코팅이 가능한 반면, PVD는 스퍼터링이나 증발과 같은 물리적 공정을 사용하므로 금속과 세라믹을 사용하는 가시광선 애플리케이션에 더 적합합니다.두 가지 방법 중 하나를 선택하는 것은 기판 감도, 원하는 필름 특성 및 비용 고려 사항과 같은 요인에 따라 달라집니다.
핵심 사항을 설명합니다:
-
기본 메커니즘
- CVD:전구체 가스가 기판 표면에서 분해되거나 반응하여 고체 필름을 형성하는 화학 반응을 포함합니다.예를 들어 열 CVD와 플라즈마 강화 CVD(PECVD)가 있으며, 후자는 플라즈마를 사용하여 저온 증착을 가능하게 합니다.
- PVD:스퍼터링(타겟에 충격을 가해 원자를 방출) 또는 증발(물질을 가열하여 기화)과 같은 물리적 공정에 의존합니다.그런 다음 기화된 물질이 기판 위에 응축됩니다.
-
온도 요구 사항
- CVD:기존 CVD는 종종 고온(600°C-800°C)이 필요하기 때문에 온도에 민감한 기판에는 사용이 제한될 수 있습니다.PECVD는 이를 상온-350°C로 낮춰 호환성을 넓혔습니다.
- PVD:일반적으로 기존 CVD보다 낮은 온도에서 작동하지만 일부 방법(예: 전자빔 증발)은 여전히 국부적인 열을 발생시킬 수 있습니다.
-
코팅 균일성 및 적용 범위
- CVD:비 가시선 증착으로 복잡한 형상(예: 트렌치 또는 3D 구조물)에서도 균일한 커버리지를 보장합니다.
- PVD:가시선 도포는 그늘진 부분에 코팅이 덜 될 수 있으므로 기판을 회전하거나 여러 각도에서 균일하게 도포해야 합니다.
-
재료 적합성
- CVD:화학 반응으로 정밀한 화학량 론이 가능한 반도체(예: 실리콘, 그래핀) 및 고순도 세라믹에 선호됩니다.
- PVD:물리적 기화로 재료 특성을 보존하는 금속(예: 알루미늄, 티타늄), 합금 및 단순 세라믹에 이상적입니다.
-
필름 품질 및 응력
- CVD:접착력이 뛰어난 고밀도 저응력 필름을 생성하지만 고온으로 인해 열 응력이 발생할 수 있습니다.PECVD는 플라즈마 에너지로 이를 완화합니다.
- PVD:필름은 증착된 원자의 운동 에너지로 인해 더 다공성이거나 응력을 받을 수 있지만, 마그네트론 스퍼터링과 같은 기술은 밀도를 향상시킵니다.
-
비용 및 확장성
- CVD:복잡한 가스 공급 시스템과 안전 조치로 인해 초기 비용은 높지만 대량 생산을 위한 단위당 비용은 낮습니다.
- PVD:간단한 장비(예: 진공 챔버)는 초기 투자 비용을 줄여주지만, 가시거리 제한으로 인해 복잡한 부품의 처리 시간이 늘어날 수 있습니다.
-
애플리케이션
- CVD:마이크로 일렉트로닉스(예: 트랜지스터 레이어), 광학 코팅 및 극한 환경용 보호 필름에 주로 사용됩니다.
- PVD:장식용 코팅(예: 금과 같은 마감), 공구 경화(예: 질화 티타늄), 태양광 패널에 일반적으로 사용됩니다.
구매자의 경우 필름 품질, 기판 호환성, 예산의 균형을 맞추는 것이 결정의 관건입니다.CVD는 고성능, 비 가시광선 요구 사항에 탁월한 반면, PVD는 금속 코팅과 간단한 설정에 다목적성을 제공합니다.열 제약 조건이나 부품 형상이 선택에 어떤 영향을 미칠 수 있는지 고려해 보셨나요?이러한 기술은 항공우주부터 가전제품에 이르기까지 다양한 산업을 조용히 형성하며 현대 제조업에서 각자의 틈새 시장을 찾아가고 있습니다.
요약 표:
| 기능 | CVD(화학 기상 증착) | PVD(물리적 기상 증착) |
|---|---|---|
| 메커니즘 | 화학 반응(가스 전구체) | 물리적 프로세스(스퍼터링/증발) |
| 온도 범위 | 높음(600°C-800°C), PECVD: 낮음(실온-350°C) | 일반적으로 더 낮지만 방법에 따라 다름 |
| 코팅 균일성 | 비 가시선, 복잡한 형상에 이상적 | 가시선, 균일한 커버리지를 위해 회전이 필요할 수 있음 |
| 재료에 적합 | 반도체, 고순도 세라믹 | 금속, 합금, 단순 세라믹 |
| 필름 품질 | 고밀도, 저응력, 우수한 접착력 | 다공성/응력 가능, 마그네트론 스퍼터링으로 밀도 향상 |
| 비용 및 확장성 | 높은 초기 비용, 대량 생산 시 비용 효율적 | 초기 투자 비용 절감, 복잡한 부품의 경우 더 많은 시간이 필요할 수 있음 |
| 애플리케이션 | 마이크로 일렉트로닉스, 광학 코팅, 극한 환경 | 장식 코팅, 공구 경화, 태양광 패널 |
