단일 영역 및 다중 영역 수직관로 가열로의 주요 차이점은 무엇입니까? 연구실에 적합한 가열로 선택하기

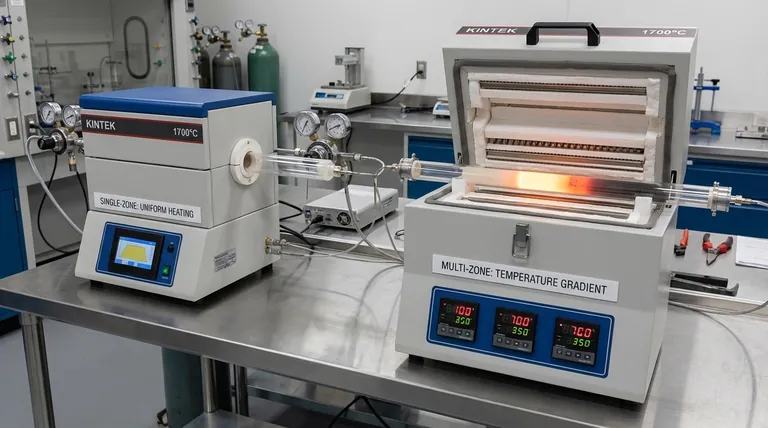

단일 영역 및 다중 영역 수직관로 가열로의 근본적인 차이점은 열 환경을 제어하는 방식에 있습니다. 단일 영역 가열로는 가열 챔버 전체에 걸쳐 하나의 일관된 온도를 생성하도록 설계되었습니다. 반면, 다중 영역 가열로는 여러 개의 독립적으로 제어되는 가열 영역을 가지고 있어 관의 길이 방향으로 정밀한 온도 구배를 생성하거나 우수한 온도 균일성을 달성할 수 있습니다.

단일 영역 가열로와 다중 영역 가열로의 선택은 어느 것이 더 낫냐의 문제가 아니라 특정 공정에 어떤 도구가 적절한가에 달려 있습니다. 귀하의 결정은 응용 분야가 단일하고 안정적인 온도를 요구하는지 아니면 복잡하고 맞춤화된 열 프로파일을 요구하는지에 전적으로 달려 있습니다.

단일 영역 가열로: 균일성을 위한 표준

단일 영역 가열로는 많은 표준 열 공정을 위한 핵심 장비입니다. 이 설계는 샘플 전체가 동일한 온도로 유지되어야 하는 응용 분야를 위해 단순성과 일관성을 우선시합니다.

작동 방식: 단일 제어 지점

이 가열로는 단일 컨트롤러로 관리되는 단일 연속 발열체(또는 연결된 요소 세트)를 특징으로 합니다. 하나의 온도를 설정하면 가열로는 챔버의 전체 가열 길이에 걸쳐 해당 온도를 유지하기 위해 작동합니다.

핵심 응용 분야: 균일한 열처리

이 설계는 온도 균일성이 주된 목표인 공정에 이상적입니다. 일반적인 응용 분야에는 어닐링, 소성 및 샘플 전체에 안정적이고 일관된 열 환경이 필요한 기타 기본 열처리가 포함됩니다.

주요 장점: 단순성과 신뢰성

더 적은 구성 요소와 간단한 프로그래밍으로 인해 단일 영역 가열로는 작동하기 쉽고 일상적인 고온 작업에 대해 종종 더 비용 효율적인 솔루션입니다.

다중 영역 가열로: 정밀 제어를 위한 도구

다중 영역 가열로는 단일 영역 설계로는 달성할 수 없는 수준의 제어를 제공합니다. 이들은 고급 재료 과학 및 복잡한 공정 개발에 필수적입니다.

작동 방식: 독립적인 가열 영역

이러한 가열로는 관의 길이를 따라 두 개, 세 개 이상의 별도 가열 영역으로 나뉩니다. 각 영역에는 자체 발열체와 열전대가 있으며 독립적인 컨트롤러로 관리되어 각 부분에 대해 다른 온도를 설정할 수 있습니다.

핵심 응용 분야: 온도 구배 생성

제어된 온도 구배를 생성하는 능력은 정교한 공정에 매우 중요합니다. 여기에는 결정 성장, 화학 기상 증착(CVD) 및 특정 유형의 소결과 같이 샘플을 따라 다른 반응이 다른 온도에서 일어나야 하는 응용 분야가 포함됩니다.

숨겨진 이점: 우수한 균일성

역설적이게도, 특히 긴 관의 경우 다중 영역 가열로가 단일 영역 모델보다 더 나은 균일성을 달성할 수도 있습니다. 바깥쪽 영역을 약간 더 높은 온도로 설정함으로써 가열로 관 끝에서 발생하는 자연적인 열 손실을 정밀하게 보상하여 중앙에 매우 균일한 평탄 영역을 만들 수 있습니다.

상충 관계 이해

올바른 가열로를 선택하려면 단순성, 다용성 및 비용 간의 상충 관계를 명확하게 이해해야 합니다.

공정 요구 사항 대 장비 복잡성

단일 영역 가열로는 간단합니다. 온도를 설정하고 공정을 실행합니다. 다중 영역 가열로는 엄청난 다용성을 제공하지만 효과적으로 사용하려면 더 정교한 프로그래밍과 열 동역학에 대한 더 깊은 이해가 필요합니다.

샘플 길이 및 균일성 목표

짧은 샘플의 경우 단일 영역 가열로가 종종 적절한 균일성을 제공합니다. 그러나 더 긴 샘플이나 탁월한 균일성이 필수적인 경우, 관 끝의 열 손실을 상쇄하기 위해 3개 영역 가열로가 기술적으로 더 우수한 선택입니다.

예산 및 유지 보수

다중 영역 가열로는 추가 컨트롤러, 전원 공급 장치 및 배선으로 인해 본질적으로 더 비쌉니다. 구성 요소 수가 증가하면 잠재적인 고장 지점도 많아지고 문제 해결이 더 복잡해집니다.

물리적 접근: 분할형 대 통형

단일 영역 및 다중 영역 가열로 모두 챔버에 쉽게 접근할 수 있도록 경첩으로 열리는 분할형(split-tube) 설계 또는 통형(solid-tube) 설계로 제공될 수 있습니다. 분할형 모델은 샘플 또는 공정 튜브를 신속하게 변경하는 데 편리한 반면, 통형 가열로는 특정 고압 또는 대기 응용 분야에서 더 견고할 수 있습니다.

응용 분야에 맞는 올바른 선택

올바른 가열로를 선택하려면 해당 기능을 열 공정의 요구 사항과 직접 일치시키십시오.

어닐링 또는 기본 재료 테스트와 같은 공정에 대한 일관되고 균일한 가열이 주요 초점이라면: 단일 영역 가열로는 안정적이고 간단하며 비용 효율적인 솔루션을 제공합니다.
결정 성장 또는 CVD와 같은 공정을 위한 특정 온도 프로파일 생성에 주요 초점을 둔다면: 필요한 온도 구배를 달성하려면 다중 영역 가열로가 필수적입니다.
긴 샘플에 걸쳐 가능한 최고의 온도 균일성을 달성하는 데 주요 초점을 둔다면: 끝 영역의 열 손실을 보상하기 위해 사용되는 3개 영역 가열로가 기술적으로 더 우수한 선택입니다.

궁극적으로 공정 요구 사항을 이해하는 것이 실험 오류의 원인이 아닌 안정적인 도구가 될 가열로를 선택하는 열쇠입니다.

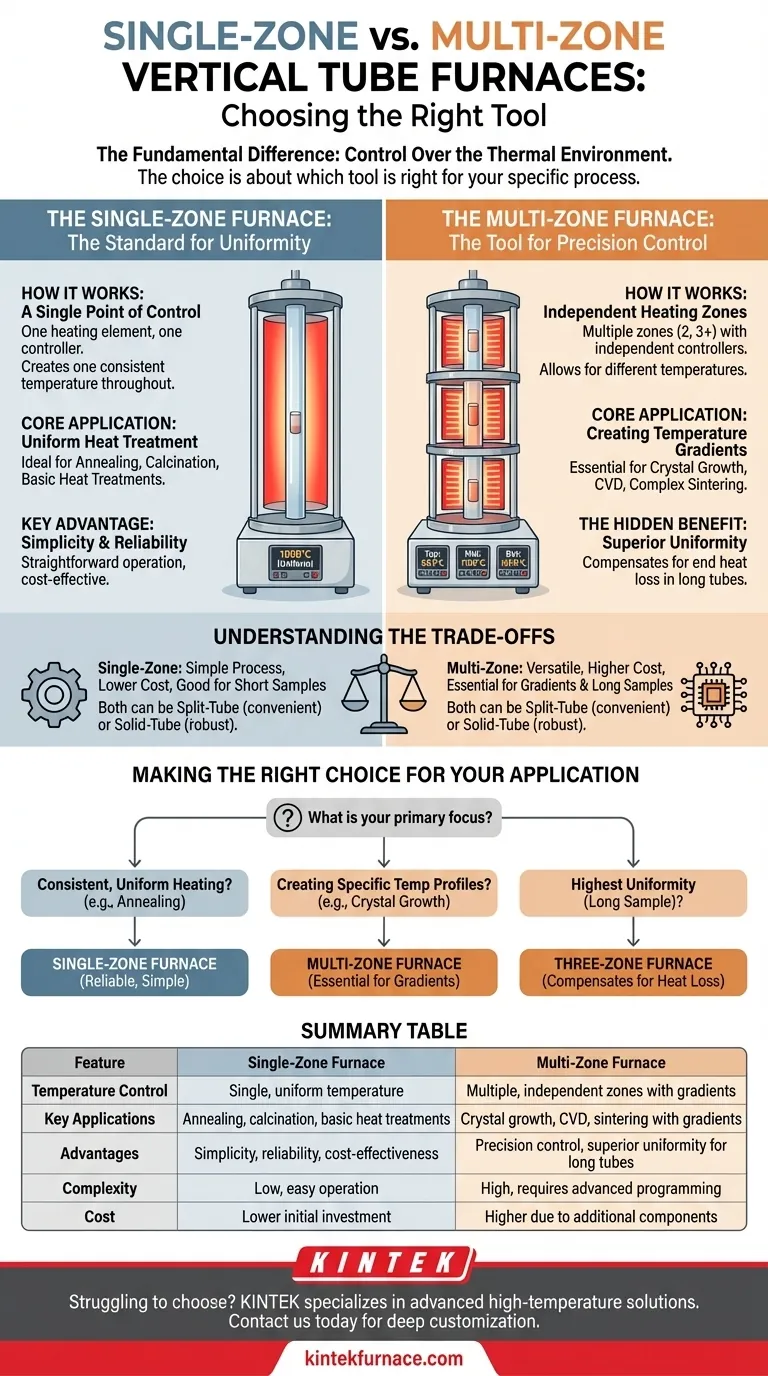

요약표:

특징	단일 영역 가열로	다중 영역 가열로
온도 제어	단일, 균일한 온도	구배가 있는 다중 독립 영역
주요 응용 분야	어닐링, 소성, 기본 열처리	구배가 있는 결정 성장, CVD, 소결
장점	단순성, 신뢰성, 비용 효율성	정밀 제어, 긴 관에 대한 우수한 균일성
복잡성	낮음, 쉬운 작동	높음, 고급 프로그래밍 필요
비용	낮은 초기 투자	추가 구성 요소로 인해 더 높음
