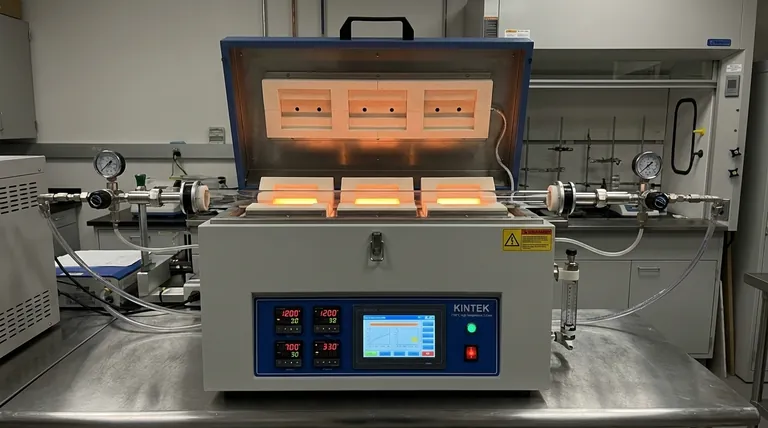

3존 튜브로의 주요 기능은 무엇인가요? 실험실에서 정밀한 온도 제어를 달성하세요

핵심적으로 3존 튜브로는 주로 어닐링 및 화학 기상 증착(CVD)과 같은 응용 분야에서 재료의 열 환경을 정밀하게 제어합니다. 주요 기능은 최대 60mm 크기의 샘플 수용, 매니폴드를 통한 가스 흐름 관리, 그리고 가장 중요한 것은 단일 가열 영역으로는 불가능한 고도로 균일하거나 특별히 프로파일링된 온도 영역을 생성하는 것입니다.

3존 튜브로는 단순히 가열하는 도구가 아니라 열 공학을 위한 정밀 기기입니다. 단일 존 로보다 주요 장점은 튜브 끝에서 발생하는 열 손실을 능동적으로 보상하여 재료 가공을 위한 훨씬 더 크고 안정적이며 균일한 고온 영역을 생성할 수 있다는 것입니다.

로의 구조 이해

그 기능을 이해하려면 먼저 기본 구성 요소를 이해해야 합니다. 튜브로는 제어된 분위기에서 정밀한 열 처리를 위해 설계된 통합 부품 시스템입니다.

프로세스 튜브

로의 핵심은 샘플과 분위기를 담는 프로세스 튜브입니다. 이 튜브는 일반적으로 ~1200°C까지는 석영으로, 더 높은 온도에서는 고순도 알루미나(코런덤)로 만들어져 열 충격에 대한 저항성을 보장하고 오염을 방지합니다.

가열 시스템

튜브를 둘러싸고 있는 것은 발열체입니다. 이들은 종종 저항선 또는 견고한 탄화규소(SiC)/이규화몰리브데넘(MoSi2) 로드입니다. 3존 로에서는 이 요소들이 세 개의 독립적으로 제어되는 구역으로 분리됩니다: 하나의 큰 중앙 구역과 두 개의 작은 끝 구역.

제어 및 가스 시스템

종종 PID(비례-적분-미분) 논리를 사용하는 정교한 온도 제어 시스템은 열전대에서 데이터를 읽고 세 구역 각각에 대한 전력을 독립적으로 조정합니다. 종종 미리 배관된 매니폴드인 가스 공급 시스템은 불활성 또는 반응성 가스를 도입할 수 있으며 고진공 환경을 달성하기 위해 진공 펌프와 결합될 수 있습니다.

세 구역의 힘: 균일성과 구배

이 로의 결정적인 특징은 다중 구역 제어입니다. 이 기능은 튜브 내 열 처리의 근본적인 문제, 즉 끝에서 자연적으로 열이 빠져나가는 문제를 직접적으로 해결합니다.

탁월한 균일성 달성

단일 존 로에서는 온도 프로파일이 중앙에서 최고조에 달하고 끝 부분으로 갈수록 크게 떨어져 안정적이고 균일한 온도의 영역이 매우 작게 생성됩니다.

3존 로는 두 끝 구역을 중앙 구역보다 더 높은 온도로 설정하여 이 문제를 해결합니다. 이 추가적인 열은 자연적인 열 손실에 능동적으로 대응하여 로 중앙에 훨씬 더 길고 평평하며 균일한 온도 프로파일을 생성합니다.

제어된 구배 생성

균일성 외에도 독립적인 구역은 정밀한 온도 구배를 생성하도록 프로그래밍할 수 있습니다. 세 구역을 다른 온도(예: 800°C, 850°C, 900°C)로 설정함으로써, 뜨거운 구역에서 물질이 승화되고 더 차가운 구역에서 결정화되는 물리적 증기 운송과 같은 프로세스를 유도할 수 있습니다.

주요 기능 설명

다중 구역 설계는 재료 연구 및 고급 제조에 필수적인 몇 가지 중요한 공정 기능을 가능하게 합니다.

정밀한 분위기 제어

밀폐된 튜브 설계가 중요합니다. 이를 통해 작업자는 진공 펌프로 공기를 배기하고 특정 가스로 재충전할 수 있습니다. 이는 불활성 분위기(예: 어닐링 중 산화를 방지하기 위한 아르곤) 또는 CVD를 위한 반응성 분위기가 필요한 공정에 필수적입니다.

고온, 균일 가공

이러한 로는 일상적으로 1000°C를 초과할 수 있으며, 일부 특수 모델은 훨씬 더 높습니다. 3존 구성은 이 고온이 넓은 샘플 영역에 균일하게 분포되도록 보장하며, 이는 일관된 재료 특성, CVD에서의 균일한 박막 증착 또는 크고 결함 없는 결정 성장에 매우 중요합니다.

공정 다양성

정밀한 온도 및 분위기 제어의 조합은 3존 로를 다용도 도구로 만듭니다. 어닐링, 소결, 확산, 정제 및 결정 성장을 포함한 광범위한 응용 분야에 사용할 수 있습니다.

절충점 이해

강력하지만 3존 로가 항상 필요한 선택은 아닙니다. 그 장점에는 특정 고려 사항이 따릅니다.

복잡성과 비용 증가

3존 로는 더 많은 발열체, 더 많은 열전대, 그리고 더 복잡한 컨트롤러를 가지고 있습니다. 이는 불가피하게 더 높은 초기 구매 가격과 더 단순한 단일 존 모델에 비해 잠재적으로 더 복잡한 유지 보수로 이어집니다.

프로그래밍 및 보정

완벽하게 평평한 열 프로파일을 달성하려면 신중한 프로그래밍과 보정이 필요합니다. 작업자는 원하는 결과를 얻기 위해 중앙 구역에 대한 끝 구역의 설정값을 조정해야 하며, 이는 초기 시행착오를 포함할 수 있습니다.

전력 및 공간 요구 사항

세 개의 가열 구역은 하나보다 더 많은 전력을 소비합니다. 이러한 시스템은 일반적으로 더 높은 암페어의 전기 서비스와 실험실에서 더 큰 물리적 공간을 필요로 하며, 이는 계획되어야 합니다.

목표에 맞는 올바른 선택

올바른 로를 선택하는 것은 전적으로 프로세스에서 요구하는 정밀도에 달려 있습니다.

대형 샘플에 대한 최대 열 균일성에 중점을 둔다면: 3존 로는 크고 안정적인 고온 영역을 생성하도록 특별히 설계되었으므로 올바른 장비입니다.
특정 열 구배를 생성하는 데 중점을 둔다면: 3존 로는 제어된 온도 경사에 의존하는 증기 운송과 같은 응용 분야에 필수적입니다.
균일성이 덜 중요하고 작은 샘플의 간단한 가열에 중점을 둔다면: 더 비용 효율적인 단일 존 로가 필요에 충분할 가능성이 높습니다.

궁극적으로 3존 로에 투자하는 것은 재료의 열 환경에 대한 정밀한 제어를 우선시하는 결정입니다.

요약 표:

기능	설명
다중 구역 제어	균일성 또는 구배를 달성하기 위한 세 구역에 대한 독립적인 온도 제어.
정밀 분위기	불활성 또는 반응성 분위기 및 진공 호환성을 위한 가스 매니폴드가 있는 밀폐 튜브.
고온 작동	일관된 결과를 위한 균일한 열 분포로 1000°C를 초과할 수 있습니다.
공정 다양성	어닐링, CVD, 소결, 확산 및 결정 성장 응용 분야에 적합합니다.
샘플 수용	다양한 실험 설정을 위해 직경 60mm까지의 샘플을 처리합니다.
