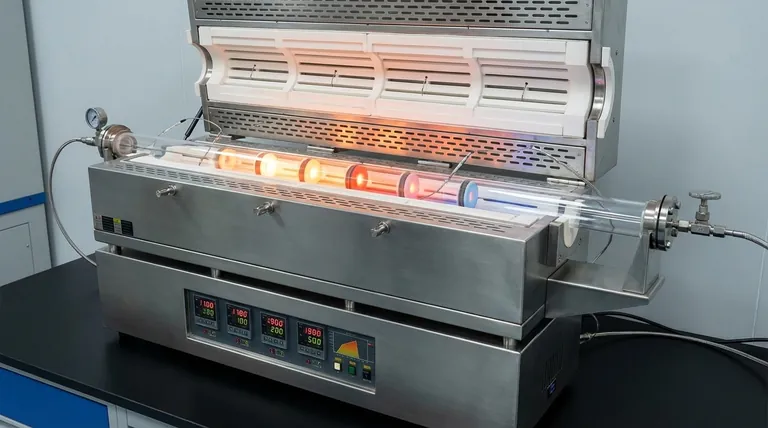

다중 온도 구배 실험용 튜브 전기로의 온도 제어 시스템은 어떻게 작동하나요? 연구실을 위한 정밀한 온도 프로파일 마스터하기

근본적으로, 다중 온도 구배 실험용 튜브 전기로는 정교한 폐쇄 루프 피드백 시스템을 사용하여 온도를 제어합니다. 이 시스템은 튜브 길이를 따라 여러 개의 독립적인 가열 영역을 정밀하게 관리하는데, 각 영역의 온도를 센서로 지속적으로 측정하고, 이 측정값을 원하는 설정값과 비교하여, 해당 가열 요소에 공급되는 전기 동력을 즉시 조정합니다.

이 시스템의 진정한 기능은 단순히 열을 생성하는 것이 아니라, 전기로 튜브를 따라 안정적이고 예측 가능한 온도 프로파일을 생성하고 유지하는 것입니다. 이는 다중 영역에서 독립적으로 동력을 감지, 비교 및 조정하는 지속적이고 빠른 주기를 통해 달성됩니다.

온도 제어의 세 가지 기둥

전기로가 정밀한 구배를 달성하는 방법을 이해하려면, 먼저 각 온도 영역 내에서 통합적으로 작동하는 세 가지 핵심 구성 요소를 살펴봐야 합니다.

가열원: 저항 요소

전기로는 저항 가열 요소를 사용하여 열을 발생시킵니다. 이 요소들은 보통 작업 튜브 외부에 감겨 있습니다. 제어 시스템이 이 요소들에 전류를 보내면, 요소들의 자연적인 전기 저항으로 인해 가열되어 전기 에너지를 열 에너지로 변환합니다.

감지 시스템: 열전대

온도를 알기 위해, 시스템은 거의 항상 열전대(thermocouples)에 의존합니다. 열전대는 두 가지 다른 금속을 한 지점에서 접합하여 만든 간단한 장치입니다. 이 접합부는 온도에 따라 예측 가능하게 변하는 미세한 전압을 생성합니다.

이 전압은 실시간 신호 역할을 하여 제어 시스템에 해당 위치의 정확한 온도를 알려줍니다.

"두뇌": 제어 시스템

제어 시스템은 지능적인 결정을 내리는 중앙 프로세서입니다. 이 시스템은 각 영역에 대해 간단하지만 결정적인 작업을 끊임없이 수행합니다. 바로 열전대에서 오는 온도 신호(실제 온도)를 사용자가 프로그래밍한 목표 온도(설정값)와 비교하는 것입니다.

실제 온도가 너무 낮으면, 컨트롤러는 해당 영역의 가열 요소에 공급되는 동력을 증가시킵니다. 너무 높으면, 동력을 줄이거나 차단합니다. 이러한 측정 및 조정의 연속적인 주기는 1초에 여러 번 발생합니다.

단일 온도에서 구배로

다중 구배 전기로의 핵심은 이 제어 시스템을 전기로 튜브의 여러 독립적인 구간으로 확장하는 것입니다.

독립 가열 영역의 개념

다중 구배 전기로는 단일 가열기가 아닙니다. 이 전기로는 튜브 길이를 따라 순차적으로 배치된 여러 세트의 저항 가열 요소로 구성됩니다. 각 세트가 독립적인 가열 영역을 구성합니다.

독립 피드백 루프

결정적으로, 이러한 각 가열 영역은 자체 전용 열전대를 가지며 제어 시스템에 의해 독립적으로 관리됩니다. 이는 컨트롤러가 구역 1을 700°C, 구역 2를 750°C, 구역 3을 800°C로 동시에 유지할 수 있음을 의미합니다.

각 영역은 다른 영역에 관계없이 자체 피드백 루프를 실행합니다. 그 결과 튜브 내부를 따라 제어되고 계단식 온도 구배가 형성됩니다.

열 전달의 역할

가열 요소가 튜브 외부에 온도를 생성한 후, 이 열이 내부의 샘플에 도달해야 합니다. 이는 세 가지 메커니즘을 통해 발생합니다:

전도: 열이 전기로 튜브 자체의 고체 재료를 통해 이동합니다.
대류: 튜브 내부에 기체가 있는 경우, 기체의 움직임이 열 분포를 돕습니다.
복사: 뜨거워진 튜브 내부 벽이 열 에너지를 샘플로 직접 방출합니다.

상충 관계 및 한계 이해하기

이 시스템은 강력하지만 물리 법칙의 지배를 받으므로 인지해야 할 실제적인 고려 사항이 있습니다.

열 지연 및 오버슈트

컨트롤러가 동력을 더 많이 보낼 때와 열전대가 온도 상승을 감지할 때 사이에 지연이 존재합니다. 지능형 컨트롤러(종종 PID 로직 사용)는 이러한 지연을 예측하여 안정성에 중요한 목표 온도를 오버슈트(초과)하는 것을 방지합니다.

영역 "누출" 및 구배 선명도

가열 영역은 완벽하게 격리되어 있지 않습니다. 열은 전기로 튜브 재료를 따라 인접한 더 차가운 영역으로 자연스럽게 전도됩니다. 제어 시스템은 이 "누출"에 지속적으로 대응해야 하며, 이는 영역 간 구배의 선명도를 약간 완화시킬 수 있습니다.

센서 위치 대 샘플 온도

시스템은 열전대가 위치한 온도만 알고 있습니다. 샘플의 실제 온도는 튜브 내 위치, 질량 및 열 전달 효율로 인해 약간 다를 수 있습니다. 고정밀 작업의 경우, 이러한 잠재적 차이를 고려해야 합니다.

실험에 적용하는 방법

시스템 작동 방식을 이해하면 더 나은 실험을 설계하고 결과를 더 큰 확신을 가지고 해석할 수 있습니다.

주요 초점이 재료 합성인 경우: 구배를 통해 단일 실험 실행으로 샘플에 대한 여러 정밀 온도의 영향을 테스트할 수 있어 효율성이 크게 향상됨을 인지하십시오.
주요 초점이 공정 최적화인 경우: 독립적인 구역 제어를 사용하여 시간이 많이 걸리는 여러 실험을 실행할 필요 없이 이상적인 처리 온도를 신속하게 식별하십시오.
주요 초점이 고정밀 측정인 경우: 열전대 판독값과 샘플의 정확한 위치에서의 실제 온도 사이의 잠재적 차이를 고려하여 설정을 보정하십시오.

이러한 원리를 이해하면 단순히 전기로를 작동하는 수준을 넘어 실험 환경을 진정으로 제어하는 단계로 나아갈 수 있습니다.

요약표:

구성 요소	기능	주요 세부 사항
가열원	열 생성	저항 요소가 전기 에너지를 열 에너지로 변환
감지 시스템	온도 측정	열전대가 실시간 전압 신호 제공
제어 시스템	동력 조정	PID 로직을 사용하여 실제 대 설정값 온도 비교
독립 영역	구배 생성	전용 센서와 가열 요소를 갖춘 다중 영역
열 전달	열 분배	전도, 대류 및 복사를 통해 발생
