튜브로(관상) 전기로를 작동하는 방법? 안전하고 반복 가능한 결과를 위한 5단계 가이드

튜브로 작동은 체계적인 과정이며 방법론적인 정확성으로 접근해야 합니다. 기본적으로 장비와 샘플을 준비하고, 공정 튜브를 설치하고, 원하는 온도 프로파일을 프로그래밍하고, 모니터링하면서 가열 주기를 실행한 다음, 제어된 종료 및 냉각 절차를 수행합니다. 이러한 구조화된 접근 방식은 안전과 반복 가능하고 정확한 결과를 얻는 데 필수적입니다.

튜브로의 성공적이고 안전한 작동은 단순히 온도를 설정하는 것 이상입니다. 이는 체계적인 준비, 지속적인 모니터링, 그리고 관련된 고온 및 잠재적 대기 조건에 대한 깊은 존중에 달려 있습니다.

5단계 작동 절차

튜브로는 뛰어난 온도 균일성과 제어를 제공하기 위해 원통형 가열 챔버를 사용합니다. 이 설계를 효과적으로 활용하기 위해 작동은 다섯 가지 뚜렷한 단계로 나누어야 합니다.

1단계: 준비 및 안전 점검

전원을 공급하기 전에 철저한 검사가 필수입니다. 이 단계는 장비 손상을 방지하고 작업자 안전을 보장합니다.

먼저, 발열체와 온도 피드백에 사용되는 열전대에 주의를 기울여 전기로의 물리적 상태를 검사합니다. 작업 공간에 가연성 물질이 없는지 확인하십시오.

다음으로, 샘플과 그 용기(예: 도가니 또는 보트)를 준비합니다. 재료가 계획된 온도에 적합한지 확인하십시오.

마지막으로, 개인 보호 장비(PPE)를 착용하십시오. 최소한 여기에는 내열 장갑과 보안경 또는 안면 보호대가 포함됩니다.

2단계: 시스템 설치 및 밀봉

이 단계는 시스템의 핵심인 공정 튜브를 설정하는 것을 포함합니다.

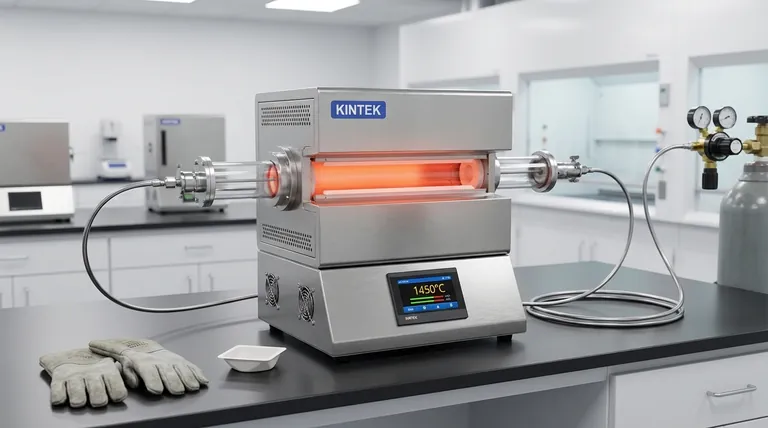

세라믹 또는 석영 공정 튜브를 전기로 공동 내부로 조심스럽게 밀어 넣고 가열 구역 내 중앙에 위치하도록 합니다. 튜브가 깨지지 않도록 부드럽게 다루십시오.

특정 분위기 또는 진공 상태에서 공정을 실행하는 경우, 이제 끝단 플랜지에 가스 라인 또는 진공 펌프를 연결할 때입니다. 계속 진행하기 전에 이러한 연결부에 항상 누출 테스트를 수행하십시오.

3단계: 온도 컨트롤러 프로그래밍

현대의 튜브로는 프로그래밍 가능한 컨트롤러로 작동됩니다. 잘못된 프로그래밍은 실험 실패의 흔한 원인입니다.

주 전원 스위치를 켠 다음 컨트롤러 자체를 켭니다. 일반적으로 하나 이상의 램프와 유지(soak)로 구성된 온도 프로파일을 설정하게 됩니다.

램프(Ramp)는 온도가 변하는 속도입니다(예: 분당 10°C). 유지(Soak)는 설정된 기간 동안 온도가 일정하게 유지되는 기간입니다.

결정적으로, 전기로, 공정 튜브 또는 샘플 홀더의 최대 정격을 초과하는 온도를 설정하지 마십시오.

4단계: 실행 및 모니터링

프로그램이 설정되면 가열 주기를 시작할 수 있습니다.

컨트롤러에서 "실행" 또는 "가열" 버튼을 눌러 프로그램을 시작합니다. 전자로는 이제 정의된 온도 프로파일을 실행하기 시작합니다.

특히 초기 램프 업 중에는 전기로를 방치하지 마십시오. 컨트롤러 디스플레이를 모니터링하여 실제 온도가 설정값을 면밀히 추적하고 있는지 확인하십시오. 상당한 편차는 열전대 또는 컨트롤러에 문제가 있음을 나타낼 수 있습니다.

5단계: 종료 및 냉각

전기로를 끄는 것은 켜는 것만큼 중요합니다. 급격한 냉각은 샘플과 장비 모두를 파괴할 수 있습니다.

가열 프로그램이 완료되면 전기로가 자연적으로 냉각되도록 하거나 컨트롤러에 프로그래밍된 제어 냉각 램프를 통해 냉각되도록 합니다. 온도가 높을 때 전기로 문을 열거나 샘플을 제거하지 마십시오. 발생하는 열 충격은 공정 튜브를 균열시키고 작업을 망칠 수 있습니다.

전기로가 안전 온도(일반적으로 100-200°C 미만)로 냉각된 후에만 모든 가스 흐름을 차단하고, 챔버를 환기시켜 압력을 평형시키고, 주 시스템의 전원을 차단해야 합니다.

주요 안전 위험 이해하기

절차를 따를 경우 튜브로 작동은 일반적으로 안전하지만, 무시할 경우 위험은 상당합니다.

고온 위험

가장 명백한 위험은 뜨거운 표면 접촉으로 인한 심각한 화상입니다. 전기로 외부, 공정 튜브 끝단 및 플랜지는 모두 매우 높은 온도에 도달할 수 있습니다. 항상 전기로가 뜨겁다고 가정하고 항상 PPE를 착용하십시오.

감전 및 접지

튜브로는 고전력 전기 장치입니다. 적절한 정격 회로에 연결되어 있는지, 그리고 감전 위험을 방지하기 위해 본체에 효과적인 접지 연결이 되어 있는지 확인하십시오.

분위기 제어 위험

공정 가스를 사용하는 경우, 가스가 인화성, 독성 또는 질식성인 경우 특히 적절한 환기를 보장해야 합니다. 가스 누출은 심각한 위험이므로 설정 중 누출 테스트의 필요성을 강화합니다. 진공 상태에서 작동하는 경우, 위험한 폭발을 방지하기 위해 진공 정격 공정 튜브(예: 석영)를 사용하고 있는지 확인하십시오.

열 충격 및 장비 손상

세라믹 및 석영 튜브는 강하지만 부서지기 쉽습니다. 빠르고 제어되지 않는 온도 변화는 내부 응력을 발생시켜 균열을 유발할 수 있습니다. 장비 수명을 연장하기 위해 항상 제어된 가열 및 냉각 램프를 사용하십시오.

귀하의 공정에 적용하기

귀하의 특정 절차는 목표에 따라 달라지지만 원칙은 동일하게 유지됩니다. 접근 방식을 맞춤화하는 방법은 다음과 같습니다.

재료 합성 또는 어닐링에 중점을 두는 경우: 온도 프로파일의 정확성, 특히 램프 속도와 유지 시간은 가장 중요한 변수입니다.
안전 및 교육에 중점을 두는 경우: 이 5단계를 기반으로 공식 표준 작업 절차(SOP) 체크리스트를 만들고 장비 자체 또는 근처에 게시하십시오.
제어된 분위기(가스 또는 진공)를 사용하는 경우: 가장 중요한 단계는 가열 프로그램을 시작하기 전에 누출 테스트를 통해 씰의 무결성을 확인하는 것입니다.

전기로 작동을 체계적인 5단계 프로세스로 취급함으로써 안전, 반복 가능성 및 결과의 무결성을 보장합니다.

요약표:

단계	주요 조치	중요 고려 사항
1. 준비	전기로 검사, 샘플 준비, PPE 착용	작업 공간에 가연성 물질이 없는지 확인
2. 설치	공정 튜브 설치 및 중앙 정렬, 가스/진공 연결	항상 누출 테스트 수행
3. 프로그래밍	컨트롤러에서 온도 램프 및 유지 설정	최대 온도 정격 초과 금지
4. 실행	프로그램 시작 및 온도 면밀히 모니터링	전기로를 방치하지 말 것
5. 종료	열기 전에 제어된 냉각 허용	장비 보호를 위해 열 충격 방지
