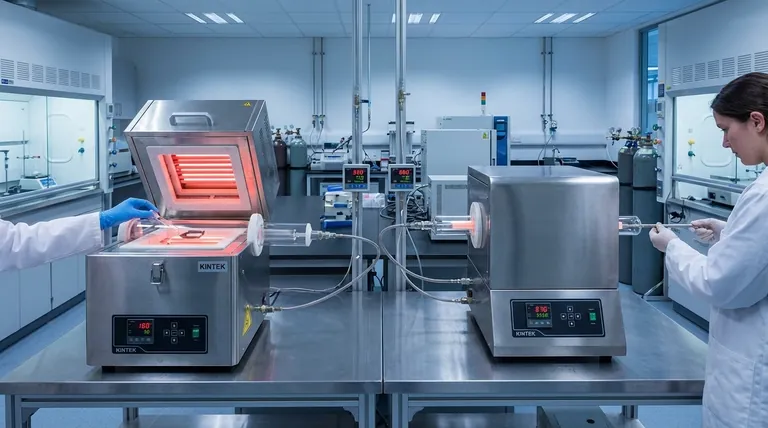

분할형 관상로와 비분할형(또는 고체) 관상로의 근본적인 차이점은 물리적 접근성입니다. 분할형 관상로는 두 개의 반쪽으로 제작되어 경첩으로 열리므로 내부 작업 튜브에 직접 측면으로 접근할 수 있습니다. 반면, 비분할형 로는 하나의 견고한 원통형으로, 샘플과 장비를 양쪽 끝에서 넣고 빼야 합니다.
여러분의 선택은 보편적으로 "더 좋은" 로가 무엇인지에 대한 것이 아니라, 중요한 장단점 고려 사항에 관한 것입니다. 비분할형 로는 우수한 온도 균일성을 제공하는 반면, 분할형 관상로는 탁월한 작동 편의성과 샘플 보호 기능을 제공합니다.
핵심 설계 차이점: 접근성
주요 차이점은 공정의 모든 단계에서 로와 샘플과 상호작용하는 방식을 결정합니다.
분할형 관상로: 편의성을 위한 경첩식
분할형 관상로는 경첩을 따라 열릴 수 있는 반원통형 발열체로 구성됩니다. 이 설계는 챔버에 직접 개방된 접근을 제공합니다.
이는 대형, 섬세하거나 복잡한 실험 설비를 다룰 때 특히 유용하며, 이러한 설비는 손상 위험 없이 튜브 끝에서 쉽게 밀어 넣을 수 없습니다.
비분할형(고체) 관상로: 연속적인 챔버
비분할형 로는 연속적인 견고한 가열 챔버를 특징으로 합니다. 접근은 일반적으로 로 본체에서 돌출된 공정 튜브의 두 끝으로 제한됩니다.
이 더 간단한 설계는 견고하지만, 튜브의 개구부를 통해 모든 재료를 조심스럽게 삽입하고 제거해야 합니다.
주요 장단점 이해하기
접근성의 설계 차이는 특정 애플리케이션에 대해 고려해야 할 일련의 중요한 성능 및 작동상의 장단점을 만듭니다.
온도 균일성: 비분할형의 장점
비분할형 로의 주요 장점은 더 균일한 온도 분포 가능성입니다. 연속적인 발열체 링은 특히 튜브의 단면을 가로질러 더 고른 가열을 제공합니다.
분할형 관상로는 종종 상단 및 하단 발열체를 가지며, 분할선에서 약간의 온도 변화가 있을 수 있습니다. 잘 설계된 모델은 이를 최소화하지만, 고체 튜브 설계는 본질적으로 더 균일합니다.
작동 속도 및 안전성: 분할형 관상로의 장점
분할형 관상로는 빠른 냉각이 필요한 공정에서 탁월합니다. 로 본체를 단순히 열면 작업 튜브와 샘플이 주변 공기에 노출되어, 견고한 로가 자연적으로 식기를 기다리는 것보다 훨씬 빠른 온도 하강을 가능하게 합니다.
이 설계는 또한 작업 튜브 교체를 훨씬 쉽고 빠르게 만들어 가동 중지 시간을 줄입니다.
샘플 취급 및 보호: 분할형 관상로의 장점
고정 촉매, 현장 프로브 또는 불규칙한 모양의 샘플을 포함하는 실험의 경우, 분할형 관상로의 측면 접근은 매우 중요합니다.
이는 조심스럽게 준비된 설정을 삽입 또는 제거하는 동안 방해하거나 손상시킬 위험을 최소화하며, 이는 비분할형 로에 필요한 끝단 적재 시 흔히 발생하는 문제입니다.
두 가지 설계에 모두 영향을 미치는 요소
분할형 대 비분할형 결정이 핵심이지만, 두 가지 유형 모두에 공통적이며 성능에 영향을 미치는 다른 기능도 있습니다.
길이 방향 균일성을 위한 가열 구역
두 가지 로 유형 모두 단일, 이중 또는 삼중 가열 구역으로 구성될 수 있습니다. 삼중 구역 로는 중앙 및 끝 구역에 대해 독립적인 컨트롤러를 사용하여 튜브의 길이를 따라 탁월하게 균일한 온도 프로파일을 생성합니다.
이 기능은 끝단에서의 열 손실을 보상할 수 있으며, 로 유형에 관계없이 긴 영역에 걸쳐 일관된 온도가 필요한 공정에 매우 중요합니다.
단열 및 효율성
현대식 로는 분할형이든 비분할형이든 고급 단열재와 튜브 끝단의 단열 전실을 사용합니다. 이러한 기능은 열 효율을 극대화하고 주변 환경으로의 열 손실을 최소화하도록 설계되었습니다.
더 넓은 로 분류
"분할형" 대 "비분할형" 특성은 로의 한 측면에 불과합니다. 이 선택은 수평 또는 수직 방향, 진공 또는 특정 대기 조건과의 호환성과 같은 다른 분류와 결합될 수 있습니다.
애플리케이션에 적합한 선택하기
올바른 로를 선택하려면 장비의 강점을 주요 실험 요구 사항과 일치시켜야 합니다.
- 최대 온도 정밀도와 균일성이 주요 초점이라면: 비분할형(고체) 관상로가 우수한 선택입니다. 연속적인 가열 챔버가 가장 고른 열 분포를 제공하기 때문입니다.
- 빠른 처리와 잦은 샘플 교체가 주요 초점이라면: 분할형 관상로는 빠른 냉각 기능과 쉬운 튜브 접근성으로 상당한 이점을 제공합니다.
- 크고 섬세하거나 복잡한 튜브 내 설비로 작업하는 경우: 분할형 관상로의 측면 접근은 로딩 및 언로딩 중에 샘플과 장비를 보호하는 데 중요합니다.
궁극적으로 균일성과 접근성 사이의 이 핵심적인 장단점을 이해하는 것은 실험 목표에 직접적으로 부합하는 로를 선택할 수 있도록 해줍니다.
요약표:
| 기능 | 분할형 관상로 | 비분할형 관상로 |
|---|---|---|
| 접근성 | 경첩식 반쪽을 통한 측면 접근 | 끝단 로딩만 가능 |
| 온도 균일성 | 분할선에서 약간의 변동 | 우수하고 연속적인 가열 |
| 작동 속도 | 빠른 냉각, 쉬운 튜브 교체 | 느린 냉각, 더 많은 가동 중지 시간 |
| 샘플 취급 | 섬세하거나 복잡한 설정에 이상적 | 삽입/제거 시 손상 위험 |
| 가장 적합한 용도 | 빠른 처리, 잦은 변경 | 최대 정밀도 및 균일성 |
