분할형 관상로의 주요 특징은 무엇입니까? 복잡한 샘플에 대한 뛰어난 접근 및 제어 잠금 해제

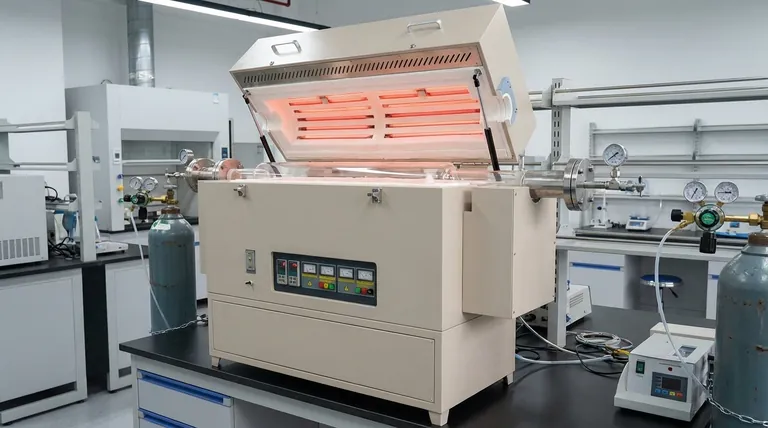

본질적으로 분할형 관상로는 물리적 설계로 정의됩니다. 주요 특징은 경첩으로 연결된 두 개의 절반으로 길이 방향으로 분할된 원통형 가열 챔버입니다. 이 덕분에 로는 조개껍데기처럼 열려 내부 공정 튜브의 전체 길이에 직접 접근할 수 있습니다. 이 디자인은 고온 기능, 정밀한 다중 구역 제어 및 강력한 안전 기능으로 보완됩니다.

분할형 관상로의 가장 중요한 특징은 경첩이 달린 두 부분으로 된 본체입니다. 이 디자인의 유일한 목적은 표준 고체 관상로의 끝으로 쉽게 삽입할 수 없는 복잡하거나 미리 조립된 섬세한 샘플의 배치 및 제거를 단순화하는 것입니다.

정의하는 특징: 분할-경첩 디자인

분할형 관상로와 표준 관상로의 근본적인 차이는 기계적인 것입니다. 이 단일 디자인 선택이 주요 사용 사례와 장점을 결정합니다.

탁월한 샘플 접근성

로를 열 수 있는 기능은 공정 튜브에 위에서 아래로 접근할 수 있게 합니다. 이는 센서 또는 가스 라인과 같이 이미 연결된 여러 연결부가 있는 샘플로 작업할 때 필수적입니다.

또한 길고 단단한 튜브를 통해 밀어 넣으면 손상될 수 있는 섬세하거나 불규칙한 모양의 재료를 신중하게 배치할 수 있습니다.

간소화된 튜브 및 절연 관리

세라믹 또는 석영 공정 튜브를 배치, 검사 또는 교체하는 것이 훨씬 쉽습니다. 튜브를 한쪽 끝에서 조심스럽게 밀어내는 대신 직접 들어 올릴 수 있습니다. 이는 또한 주변 단열재의 유지 보수를 단순화합니다.

향상된 인체 공학

많은 모델에 공압 댐핑 스트럿 또는 스프링 장착 메커니즘이 장착되어 있습니다. 이러한 기능은 로의 상단 절반이 부드럽고 안전하게 열리고 닫히도록 하여 닫히는 충격을 방지하고 작업자와 장비 모두를 보호합니다.

핵심 성능 및 제어 기능

고유한 기계적 설계 외에도 분할형 관상로는 다른 고급 실험실 로와 많은 고성능 특성을 공유합니다. 이러한 기능은 까다로운 열 공정을 수행할 수 있도록 보장합니다.

다중 구역 온도 제어

고급 분할형 관상로는 종종 여러 독립적인 가열 구역(예: 3개 또는 5개 구역)을 특징으로 합니다. 이를 통해 로 중앙에 예외적으로 균일한 온도 "평탄 구역"을 생성하도록 정밀하게 프로그래밍할 수 있으며, 이는 일관된 재료 처리에 중요합니다.

고온 기능

이러한 로는 고온 응용 분야를 위해 설계되었으며, 최대 작동 온도는 일반적으로 1200°C에서 1600°C까지이며 때로는 더 높습니다. 이 기능은 사용되는 발열체 및 단열재에 따라 달라집니다.

분위기 제어

다른 관상로와 마찬가지로 분할형 디자인은 제어된 분위기에서 재료를 처리하는 데 이상적입니다. 공정 튜브의 끝을 밀봉함으로써 질소 또는 아르곤과 같은 불활성 가스를 도입하거나 산화 및 오염을 방지하기 위해 진공을 생성할 수 있습니다.

견고한 구조 및 안전

분할형 관상로는 이중층 공랭식 케이스를 특징으로 합니다. 이 설계는 내부가 최대 열로 작동할 때에도 외부 표면이 작업자에게 안전한 온도를 유지하도록 보장합니다. 또한 안전 인터록 및 과열 보호 기능도 포함되어 있습니다.

장단점 이해

분할형 관상로의 특수 설계는 그 이점에 비해 고려해야 할 특정 사항들을 제시합니다.

열 효율 및 밀봉

로의 두 절반이 만나는 이음새는 단단한 일체형 디자인에 비해 약간의 열 손실의 원인이 될 수 있습니다. 매우 높은 진공 응용 분야의 경우, 공정 튜브와 그 끝 플랜지를 따라 완벽한 밀봉을 보장하려면 특별한 주의가 필요합니다.

기계적 복잡성

경첩, 잠금 걸쇠 및 공압 스트럿은 기계적 복잡성을 증가시킵니다. 고품질 장치에서는 신뢰할 수 있지만, 이러한 구성 요소는 더 간단한 단단한 로에 비해 로의 수명 동안 더 많은 잠재적인 마모 및 유지 보수 지점을 나타냅니다.

비용 고려 사항

더 복잡한 구조와 특수 목적 때문에 분할형 관상로는 일반적으로 동등한 온도 등급 및 가열 구역 치수를 가진 표준 단단한 관상로보다 초기 비용이 더 높습니다.

귀하의 응용 분야에 적합한 선택

분할형 관상로와 단단한 관상로 중 선택하는 것은 전적으로 귀하의 특정 실험 또는 공정 요구 사항에 따라 달라집니다.

복잡한 샘플 홀더 또는 사전 조립된 반응기와 작업하는 것이 주요 목표인 경우: 분할형 관상로가 더 우수한 선택이며, 접근성이 엄청난 시간을 절약하고 장치 손상을 방지할 것입니다.
크거나 섬세한 샘플의 빠른 주기 처리가 주요 목표인 경우: 분할형 디자인이 제공하는 로딩 및 언로딩 용이성은 작업 흐름 효율성을 크게 향상시킬 것입니다.
간단하고 균일한 샘플(예: 막대 또는 도가니의 분말)의 대량 처리가 주요 목표인 경우: 표준 단단한 관상로가 더 비용 효율적이며 기계적 복잡성이 적으면서 필요한 모든 성능을 제공할 가능성이 높습니다.

궁극적으로 분할형 관상로는 접근이라는 특정 문제를 해결하기 위해 설계된 특수 도구이며, 고급 연구 개발에 없어서는 안 될 자산입니다.

요약 표:

특징	설명
분할-경첩 디자인	샘플 및 튜브에 위에서 아래로 접근할 수 있는 경첩이 달린 조개껍데기 개폐 방식
다중 구역 제어	균일한 온도와 정밀한 처리를 위한 독립적인 가열 구역
고온 기능	최대 1600°C까지 작동하며, 까다로운 열 응용 분야에 이상적
분위기 제어	오염 방지를 위해 불활성 가스 또는 진공을 위한 밀봉된 공정 튜브
안전 기능	이중층 공랭식 케이스, 인터록 및 과열 보호
인체 공학	부드럽고 안전한 개폐를 위한 공압 스트럿
장단점	약간 낮은 열 효율, 높은 비용, 기계적 복잡성
