수평관상로는 어떻게 작동하나요? 연구실을 위한 정밀 열처리의 마스터

본질적으로 수평관상로는 전기 발열체를 사용하여 수평 관 내부에 매우 균일하고 정밀하게 제어되는 고온 영역을 생성함으로써 작동합니다. 이를 통해 재료 합성부터 품질 관리 테스트에 이르기까지 다양한 응용 분야에서 종종 진공 또는 불활성 기체와 같은 특정 분위기에서 재료를 열처리할 수 있습니다.

수평관상로의 목적은 단순히 열을 생성하는 것이 아니라 예외적으로 안정적이고 균일한 열 환경을 조성하는 것입니다. 이 핵심 기능을 이해하는 것이 특정 작동 요구 사항에 적합한 설계(주로 고체관 또는 분할관)를 선택하는 데 중요합니다.

기본 원리: 제어된 열처리

수평관상로는 단 하나의 주요 목적, 즉 샘플에 정밀한 열 프로파일을 적용하기 위해 설계된 전기 가열 장치입니다. 전체 설계는 높은 반복성과 제어로 이를 달성하도록 최적화되어 있습니다.

공정관의 역할

샘플 재료는로 챔버에 직접 배치되지 않습니다. 대신, 일반적으로 세라믹, 석영 또는 특수 합금으로 만들어진 별도의 공정관에 로드된 다음로 내부에 삽입됩니다. 이 관은 샘플의 미세 환경 역할을 하여 외부 공기와 독립적으로 내부 분위기를 제어할 수 있게 해줍니다.

발열체의 기능

로 챔버에는 공정관을 둘러싸는 전기 발열체가 포함되어 있습니다. 활성화되면 이러한 요소가 열 에너지를 방사하여 챔버를 가열하고 차례로 공정관과 그 안의 샘플을 가열합니다. 이 간접 가열 방식은 모든 방향에서 온도가 고르게 적용되도록 보장하는 데 중요합니다.

온도 균일성 달성

수평 방향은 의도적인 것입니다. 이를 통해 관 중앙에 길고 안정적인 균일한 온도 영역을 생성할 수 있습니다. 고품질의로 설계는 샘플에 사용할 수 있는 처리 영역을 최대화하기 위해 끝 부분의 온도 저하를 최소화합니다.

단계별 작동 분석

관상로의 작동은 정밀도와 안전성을 위해 설계된 체계적인 프로세스입니다. 각 단계는로의 제어 시스템에 의해 신중하게 관리됩니다.

1단계: 샘플 로딩 및 분위기 설정

먼저 샘플을 공정관 내부에 배치합니다. 그런 다음 관을 밀봉하고 필요한 경우 아르곤 또는 질소와 같은 불활성 기체로 퍼징하거나 진공 펌프로 배기하여 특정 처리 분위기를 조성합니다.

2단계: 가열 램프 및 유지

로에는 원하는 온도 프로파일이 프로그래밍됩니다. 여기에는 "램프 속도"(온도가 상승하는 속도), "유지 온도"(목표 처리 온도), "유지 시간"(해당 온도에서 유지되는 시간)이 포함됩니다. 제어 시스템은 발열체를 활성화하고 열전대를 사용하여 온도를 모니터링하여 프로그래밍된 프로파일을 따르도록 전원을 정밀하게 관리합니다.

3단계: 제어된 냉각 및 언로딩

유지 단계가 완료된 후,로 냉각 단계를 시작합니다. 로가 안전한 온도로 냉각되면 공정관을 제거하고 처리된 샘플을 꺼낼 수 있습니다.

주요 설계 절충 사항 이해

수평관상로는 일반적으로 고체관과 분할관의 두 가지 주요 유형으로 분류됩니다. 이 둘 사이의 선택은 작업 흐름에 직접적인 영향을 미치므로 내리는 가장 중요한 결정입니다.

고체관상로: 단순성과 안정성

고체관상로는 연속적인 일체형 단열 챔버가 특징입니다. 공정관은 끝에서 삽입됩니다. 이 설계는 가열 챔버에 이음새나 파손이 없기 때문에 우수한 단열 및 온도 균일성을 제공합니다. 설정이 자주 변경되지 않는 확립된 반복 프로세스에 이상적입니다.

분할관상로: 접근성 및 다용성

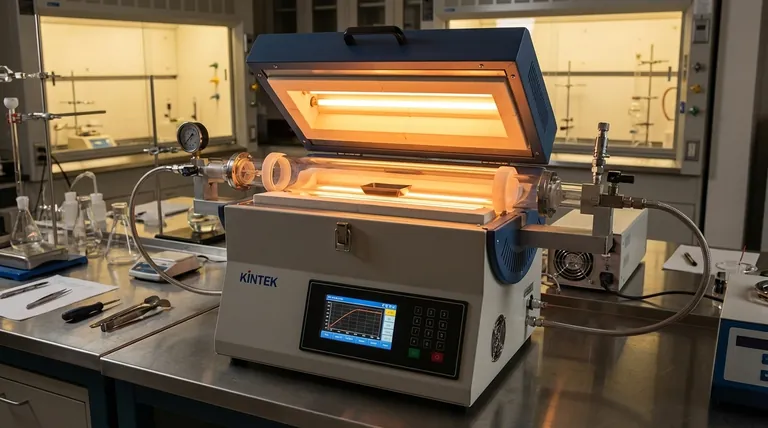

경첩이 달린로라고도 하는 분할관상로는 경첩으로 연결된 두 개의 반원통형 반쪽으로 제작됩니다. 이를 통해 챔버를 조개껍데기처럼 열 수 있습니다. 이 설계는 공정관에 훨씬 더 쉽게 접근할 수 있어 특히 복잡한 부착물이 있는 관을 더 빠르고 쉽게 배치하거나 제거할 수 있습니다. 이는 빈번한 샘플 변경 및 설정 수정이 일반적인 연구 개발 환경에서 선호됩니다. 단점은 고체 설계에 비해 열 효율이 약간 떨어진다는 것입니다.

분위기 제어의 중요성

특정 분위기에서 샘플을 처리할 수 있는 능력은 중요한 기능입니다. 민감한 재료의 어닐링 또는 소결과 같은 응용 분야의 경우 산화를 방지하는 것은 필수적입니다. 귀하의 공정이 필요로 하는 경우 진공 또는 불활성 기체 환경을 지원하기 위한 필요한 포트와 밀봉 플랜지를 갖추고 있는지 확인하십시오.

응용 분야에 맞는 올바른 선택

올바른로 구성을 선택하는 것은 전적으로 주요 목표에 따라 달라집니다. 대량 생산 연구실에서 뛰어난 설계가 탐색 연구에는 비효율적일 수 있습니다.

반복적인 대량 처리가 주요 초점인 경우: 고체관상로는 표준화된 작업 흐름에 대해 최고의 열 안정성과 효율성을 제공합니다.
빈번한 샘플 변경을 동반한 연구 개발이 주요 초점인 경우: 분할관상로는 귀중한 편의성과 실험 간의 전환 시간을 크게 단축합니다.
재료 순도 및 반응 제어가 주요 초점인 경우: 진공 및 가스 라인용 고품질 씰 및 포트를 포함하여 강력한 분위기 제어 기능을 갖춘 시스템을 우선적으로 고려하십시오.

결국 올바른 수평관상로를 선택하는 것은 장비의 설계를 특정 열처리 작업의 요구 사항에 맞추는 것을 의미합니다.

요약표:

구성 요소	기능	주요 이점
공정관	제어된 분위기에서 샘플 보관	정밀한 환경 제어 가능
발열체	관 주변으로 열 방사	균일한 온도 분포 보장
제어 시스템	온도 프로파일 관리	반복 가능하고 안전한 작동 제공
설계 유형	최적	장점
고체관	대량, 반복 프로세스	뛰어난 열 안정성 및 효율성
분할관	빈번한 변경이 있는 R&D	쉬운 접근 및 설정 다용성
