핵심적으로, 화학 기상 증착(CVD) 퍼니스는 태양전지 생산에서 전지의 가장 중요한 구성 요소인 활성 광전층을 만드는 데 사용됩니다. 이들은 반도체 물질의 초박형, 고도로 균일한 박막을 기판 위에 증착함으로써, 단순한 기본 재료를 빛을 전기로 변환할 수 있는 기능성 장치로 만듭니다. 이 과정은 현대 박막 태양전지 제조의 기초입니다.
태양 에너지 분야에서 CVD의 진정한 가치는 단순히 재료를 증착하는 것에 있는 것이 아니라, 빛 흡수와 전자 흐름을 극대화하는 데 필요한 막 두께와 구성에 대한 원자 수준의 정밀도를 제공한다는 점입니다. 이러한 제어가 효율적이고 비용 효율적인 박막 태양전지를 현실화시키는 요소입니다.
태양전지 제조에서 CVD의 근본적인 역할
CVD 퍼니스의 중요성을 이해하려면 먼저 이 기술의 기본 원리와 태양전지의 심장을 어떻게 구성하는지 이해해야 합니다.
기체에서 고체로: 증착 과정

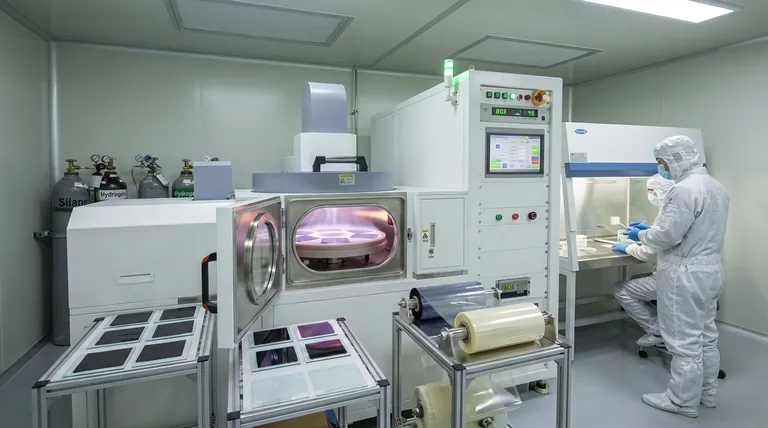

CVD 퍼니스는 고온의 진공 밀폐 챔버입니다. 원하는 화학 원소를 포함하는 전구체 가스가 이 챔버로 유입됩니다.
내부의 고열은 이 가스들이 반응하고 분해되도록 합니다. 이 반응에서 나온 고체 원소는 기판(유리 또는 유연한 플라스틱 등) 표면에 "증착"되어 원자층 단위로 고체 박막을 형성합니다.
증착되는 주요 재료
CVD는 박막 태양전지에서 여러 필수 층을 만드는 데 사용되며, 각 층은 특정 기능을 가집니다.
일반적인 광전 재료에는 비정질 실리콘(a-Si), 카드뮴 텔루라이드(CdTe), 구리 인듐 갈륨 셀레나이드(CIGS)가 포함됩니다. 이들은 광자를 흡수하고 전하 운반체를 생성하는 "활성" 층입니다. 질화 실리콘과 같은 다른 재료는 효율성을 개선하기 위한 반사 방지 또는 패시베이션 층으로 증착됩니다.
왜 박막인가? 제조상의 이점
박막 태양전지는 기존의 결정질 실리콘 웨이퍼보다 훨씬 적은 원료를 사용하여 잠재적으로 더 저렴하고 지속 가능합니다.
CVD 공정은 사람 머리카락보다 수천 배 얇은 박막을 생성하기에 완벽하게 적합합니다. 이를 통해 경량화되고 유연한 태양광 패널 생산이 가능해져 적용 범위가 확장됩니다.
CVD가 태양전지 성능에 직접적으로 미치는 영향
증착된 박막의 품질은 최종 태양전지의 성능에 직접적이고 심오한 영향을 미칩니다. CVD는 이 성능을 극대화하는 데 결정적인 제어 수준을 제공합니다.
핵심 요소: 박막 두께와 균일성
태양전지가 효율적이려면 활성층이 전체 표면에 걸쳐 완벽하게 균일한 두께를 가져야 합니다. 모든 변동이나 결함은 빛이 전기로 변환되지 않는 "데드 스팟"을 생성할 수 있습니다.
CVD는 탁월하게 균일하고 동질적인 박막을 생산하는 데 뛰어나며, 전지 전체에 걸쳐 일관된 성능을 보장하고 전기적 손실을 최소화합니다.
최대 효율을 위한 조성 최적화
태양전지 효율은 반도체의 정밀한 전자적 특성에 따라 달라집니다. CVD는 증착 중에 박막의 화학적 조성을 정밀하게 조절할 수 있게 합니다.
이를 통해 CIGS 전지의 등급별 층과 같이 재료 조성이 박막 깊이에 따라 변하는 복잡한 구조를 생성하여 다양한 파장의 빛 흡수를 최적화할 수 있습니다.
PECVD의 힘: 낮은 온도, 높은 품질
핵심적인 변형은 플라즈마 강화 CVD(PECVD)입니다. 이 공정은 전기장을 사용하여 플라즈마를 생성하며, 이는 단순히 고열에 의존하는 대신 화학 반응에 필요한 에너지를 제공합니다.
낮은 온도에서 증착하는 것은 특정 플라스틱과 같이 고열을 견딜 수 없는 기판에 중요합니다. 또한 종종 결함이 적은 고품질 박막을 생성하여 PECVD를 비정질 실리콘 태양전지 제조의 초석으로 만듭니다.
트레이드오프와 공정 제어의 이해
강력한 CVD 공정이라도 과제가 없는 것은 아닙니다. 이는 상당한 투자와 전문 지식이 필요한 정교한 산업 공정입니다.
확장성과 비용의 과제
CVD 퍼니스는 상당한 자본 지출을 의미합니다. 비록 비용 효율적인 재료 사용을 가능하게 하지만, 장비 및 인프라에 대한 초기 투자가 높습니다.
완벽한 균일성을 유지하면서 대면적 증착을 위한 공정을 확장하는 것은 태양광 패널의 와트당 최종 비용에 직접적인 영향을 미치는 끊임없는 엔지니어링 과제입니다.
재료 순도 및 안전
CVD에 사용되는 전구체 가스(예: 실리콘 증착용 실란)는 고독성, 가연성 또는 자연 발화성일 수 있습니다.
이는 복잡하고 견고한 안전 프로토콜, 가스 처리 시스템 및 배기 처리를 필요로 하며, 이는 제조 시설의 운영 복잡성과 비용을 증가시킵니다.
정밀 자동화의 필요성
CVD 공정은 온도, 압력, 가스 유량과 같은 변수에 극도로 민감합니다. 사소한 편차라도 전체 배치를 망칠 수 있습니다.
일관성과 높은 수율을 보장하기 위해 이러한 퍼니스는 프로그래머블 로직 컨트롤러(PLC)에 의해 작동됩니다. 이 자동화는 반복적이고 대량 생산에 필요한 엄격한 공정 제어를 제공합니다.
목표에 맞는 올바른 선택하기
CVD의 역할을 이해하는 것은 태양광 산업의 다양한 측면에 미치는 영향을 명확히 하는 데 도움이 됩니다. 귀하의 초점은 이 기술의 어떤 측면이 가장 관련성이 높은지 결정할 것입니다.
- 주요 초점이 제조 효율성이라면: CVD가 균일하고 대면적 코팅을 증착하는 능력이 박막 패널의 고수율, 확장 가능한 생산의 핵심임을 인식하십시오.
- 주요 초점이 연구 개발이라면: CVD의 다용도성을 활용하여 새로운 재료 조성, 도펀트 및 다층 구조를 실험하여 태양전지 효율의 한계를 뛰어넘으십시오.
- 주요 초점이 시스템 통합이라면: CVD가 경량 및 유연 박막 전지를 가능하게 하여 기존의 견고한 패널이 적합하지 않은 새로운 시장과 응용 분야를 개척한다는 점을 이해하십시오.
궁극적으로 CVD는 원료 가스를 현대 박막 태양전지의 고성능 심장으로 변환하는 핵심 기술입니다.
요약 표:
| 측면 | 태양전지 생산에서의 역할 |
|---|---|
| 증착 과정 | 고온 반응을 통해 전구체 가스를 기판 위의 고체 박막으로 변환합니다. |
| 주요 재료 | 활성층 및 패시베이션층용 비정질 실리콘(a-Si), CdTe, CIGS, 질화 실리콘을 증착합니다. |
| 성능 영향 | 최대 광 흡수 및 전자 흐름을 위해 균일한 두께와 조성을 보장합니다. |
| 기술 변형 | 내열성이 약한 기판에 이상적인 저온 증착용 PECVD를 포함합니다. |
| 과제 | 높은 초기 비용, 확장성 문제, 유독 가스에 대한 안전 요구 사항. |
