요약하자면, 화학 기상 증착(CVD)은 매우 다재다능한 공정으로 광범위한 재료를 증착할 수 있습니다. 여기에는 금속 및 실리콘과 같은 순수 원소, 세라믹(산화물, 질화물, 탄화물)과 같은 복합 화합물, 합성 다이아몬드, 그래핀, 탄소 나노튜브와 같은 고급 나노 구조가 포함됩니다. 이러한 유연성 덕분에 CVD는 마이크로일렉트로닉스에서 재료 과학에 이르는 분야의 초석 기술이 되었습니다.
CVD의 힘은 화학 전구체로부터 표면에 직접 재료를 합성할 수 있는 능력에 있으며, 이는 엄청난 유연성을 제공합니다. 그러나 주요 한계는 많은 반응에 필요한 높은 공정 온도이며, 이는 어떤 기판과 응용 분야가 실용적인지를 결정합니다.
기본 원리: 기체로부터 재료 구축
CVD가 무엇을 만들 수 있는지 이해하려면 먼저 작동 방식을 이해해야 합니다. 이것은 재료를 녹여 분사하는 대신 화학 반응을 사용하여 고체 필름을 바닥부터 구축하는 과정입니다.
전구체 가스의 역할
이 공정은 하나 이상의 휘발성 전구체 가스를 반응 챔버로 도입하면서 시작됩니다. 이 가스들은 원하는 최종 재료의 원자를 포함하고 있습니다. 예를 들어, 실리콘을 증착하기 위해 실란(SiH₄)과 같은 전구체를 사용할 수 있습니다.
화학 반응 유발
일반적으로 매우 높은 열 형태의 에너지가 챔버에 가해집니다. 이 에너지는 전구체 가스를 반응성 종으로 분해합니다.
기판에의 증착
이러한 반응성 화학종들은 챔버 내에 놓인 가열된 물체(기판) 위에 증착됩니다. 기판 표면에서 화학 반응이 일어나 원하는 재료의 안정적인 고체 박막을 형성합니다.
증착 재료의 스펙트럼
CVD의 화학적 특성은 그 특성과 응용 분야에 따라 분류되는 믿을 수 없을 정도로 다양한 재료 라이브러리의 합성을 가능하게 합니다.
반도체 및 도체
CVD는 마이크로일렉트로닉스 산업의 근간입니다. 이는 트랜지스터의 기초를 형성하는 고순도 다결정 실리콘과 집적 회로의 배선에 사용되는 텅스텐과 같은 전도성 필름을 증착하는 데 사용됩니다.
유전체 및 절연체
이 공정은 전기적으로 절연되는 층을 만드는 데에도 사용됩니다. 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 재료는 커패시터의 유전체 층 및 전도성 구성 요소들을 서로 격리하기 위해 증착됩니다.
경질 및 내마모성 코팅
CVD는 기계 부품 및 절삭 공구에 대해 극도로 단단하고 내구성이 뛰어난 코팅을 만드는 데 탁월합니다. 여기에는 탄화티타늄(TiC), 질화티타늄(TiN), 그리고 표면을 마모, 부식 및 산화로부터 보호하는 얇은 합성 다이아몬드 필름이 포함됩니다.
첨단 나노 재료
CVD의 현대적 응용 분야는 재료 과학의 경계를 넓히고 있습니다. 이는 차세대 전자 제품, 센서 및 에너지 저장 장치에 응용되는 그래핀 시트, 탄소 나노튜브(CNT) 숲, 양자점과 같은 첨단 재료를 성장시키는 주요 방법입니다.
상충 관계 이해: 고온 문제
CVD는 강력하지만 상당한 제약이 없는 것은 아닙니다. 주된 상충 관계는 공정 온도입니다.
고열 요구 사항
전통적인 열 CVD는 일반적으로 900°C에서 2000°C 사이의 매우 높은 온도에서 작동합니다. 이 열은 화학 반응이 일어나기 위한 활성화 에너지를 제공하는 데 필요합니다.
기판 손상 위험
이러한 높은 온도는 기본 작업물에 손상을 줄 수 있습니다. 변형, 원치 않는 구조적 변화 또는 코팅과 기판 사이의 결합 약화를 유발하여 코팅할 수 있는 재료 유형을 제한할 수 있습니다.
저온 해결책: PECVD
이러한 한계를 극복하기 위해 플라즈마 강화 CVD(PECVD)와 같은 변형 기술이 개발되었습니다. PECVD는 전기장을 사용하여 플라즈마를 생성하며, 이는 훨씬 낮은 온도에서 전구체 가스에 에너지를 공급합니다. 이를 통해 플라스틱이나 특정 금속 합금과 같은 온도에 민감한 기판에 고품질 필름을 증착할 수 있습니다.
목표에 맞는 올바른 선택
증착할 수 있는 재료는 선택하는 특정 CVD 공정과 기판의 한계와 직접적으로 연결됩니다.
- 최고의 순도와 결정성에 중점을 둔다면: 기판이 열을 견딜 수 있다고 가정할 때, 반도체 등급 실리콘 또는 합성 다이아몬드와 같은 재료에는 전통적인 고온 CVD가 표준입니다.
- 온도에 민감한 재료 코팅에 중점을 둔다면: 기본 부품의 손상을 피하고 질화규소와 같은 필름을 증착하려면 플라즈마 강화 CVD(PECVD)와 같은 저온 변형 기술을 사용해야 합니다.
- 표면 보호 및 경도에 중점을 둔다면: CVD가 극도로 단단한 탄화물 및 질화물과 같은 세라믹 코팅을 증착할 수 있다는 능력은 고온을 견딜 수 있는 공구 및 구성 요소의 내구성을 향상시키는 데 이상적입니다.
궁극적으로 CVD를 마스터한다는 것은 특정 재료 및 기판 목표에 적합한 화학 전구체 및 공정 조건을 일치시키는 것을 의미합니다.
요약표:
| 재료 범주 | 예시 | 주요 응용 분야 |
|---|---|---|
| 반도체 및 도체 | 다결정 실리콘, 텅스텐 | 마이크로일렉트로닉스, 트랜지스터, 배선 |
| 유전체 및 절연체 | 이산화규소(SiO₂), 질화규소(Si₃N₄) | 커패시터, 전기 절연 |
| 경질 및 내마모성 코팅 | 탄화티타늄(TiC), 질화티타늄(TiN), 합성 다이아몬드 | 절삭 공구, 부식 방지 |
| 첨단 나노 재료 | 그래핀, 탄소 나노튜브(CNT), 양자점 | 차세대 전자제품, 센서, 에너지 저장 |
KINTEK과 함께 CVD의 모든 잠재력을 실험실에서 발휘해 보세요! 뛰어난 R&D 및 사내 제조 역량을 활용하여 머플로, 튜브, 회전로, 진공 및 분위기로, CVD/PECVD 시스템을 포함한 고급 고온로 솔루션을 제공합니다. 강력한 심층 사용자 정의 기능을 통해 반도체, 나노 재료 또는 내마모성 코팅 작업을 하는 경우 귀하의 고유한 실험 요구 사항을 정확하게 충족할 수 있습니다. 지금 바로 문의하여 맞춤형 솔루션이 귀하의 연구 개발 프로세스를 어떻게 향상시킬 수 있는지 논의해 보십시오!

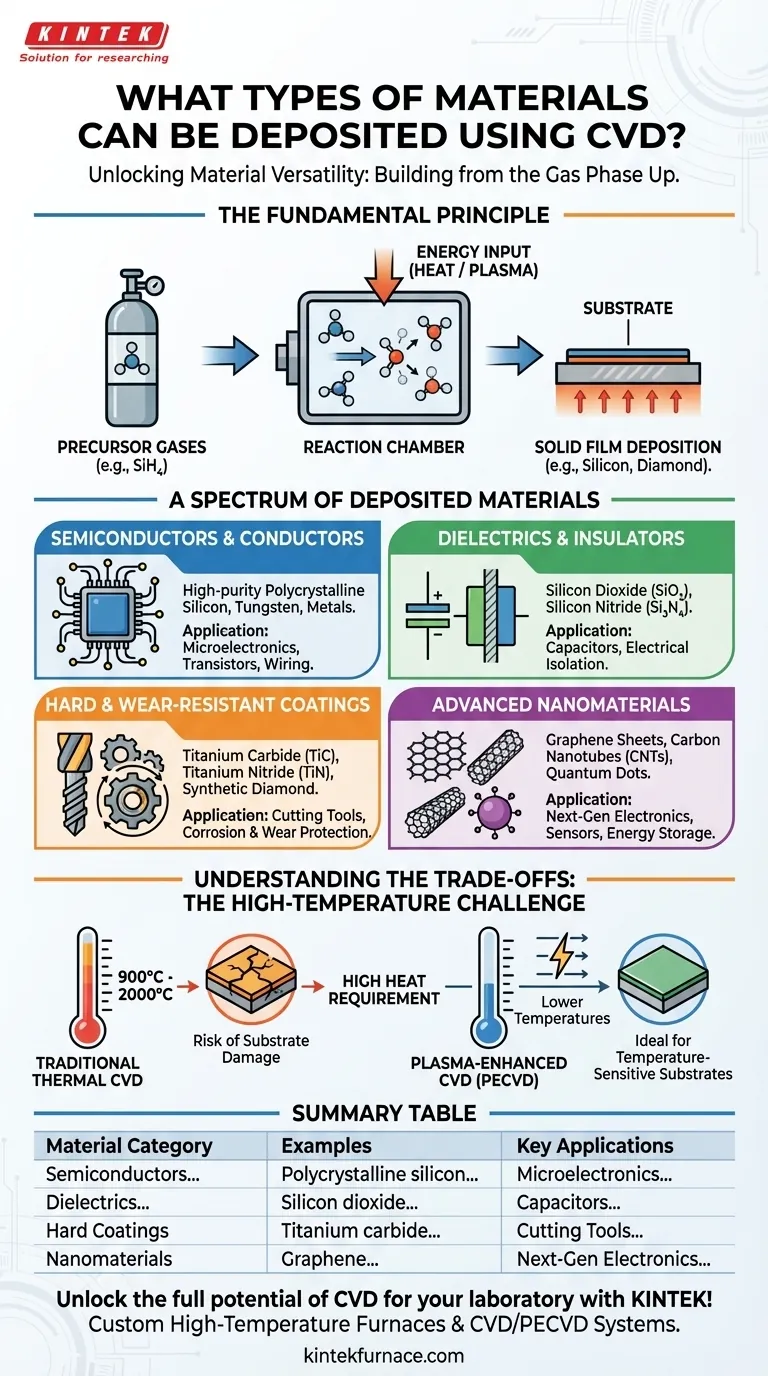

시각적 가이드
