본질적으로, 플라즈마 강화 화학 기상 증착(PECVD)은 주로 중요한 유전체 및 반도체 박막을 증착하는 데 사용되는 매우 다재다능한 기술입니다. 가장 일반적인 재료로는 마이크로일렉트로닉스 및 광학 분야의 기본 구성 요소인 이산화규소(SiO₂), 질화규소(Si₃N₄), 비정질 실리콘(a-Si) 및 다이아몬드 유사 탄소(DLC)가 있습니다.
PECVD의 진정한 중요성은 단순히 만들 수 있는 박막의 다양성이 아니라 낮은 온도에서 이를 증착할 수 있는 능력에 있습니다. 이를 통해 기존 증착 방법의 높은 열을 견딜 수 없는 기판에 고품질의 균일하고 접착력 있는 층을 제작할 수 있습니다.
PECVD의 핵심 박막 범주
PECVD는 만능 해결책이 아닙니다. 그 사용은 독특한 공정 이점(플라즈마를 사용하여 전구체 가스에 에너지를 공급)이 뚜렷한 이점을 제공하는 특정 재료 범주에 집중되어 있습니다.
유전체 및 패시베이션(보호) 층
PECVD의 가장 일반적인 응용 분야는 고품질 절연 박막을 증착하는 것입니다. 이 층들은 부품을 전기적으로 절연하고 장치 표면을 보호하는 데 중요합니다.
이산화규소(SiO₂)는 집적 회로에서 금속층 사이의 절연체로 사용되는 기본적인 유전체입니다. PECVD는 복잡한 표면 형상에 순응하는 기공 없는 증착을 가능하게 합니다.
질화규소(Si₃N₄)는 우수한 내화학성과 습기 및 이온 확산에 대한 장벽 역할을 하는 능력으로 높이 평가됩니다. 칩을 환경으로부터 보호하기 위한 최종 패시베이션 층으로 자주 사용됩니다.
반도체 박막
PECVD는 특히 크거나 유연한 기판 위에 제작된 일부 전자 장치의 활성층을 만드는 데에도 중요한 역할을 합니다.
비정질 실리콘(a-Si)(종종 수소화됨(a-Si:H))은 박막 태양 전지와 대면적 디스플레이(LCD 화면 등)에 사용되는 트랜지스터를 위해 PECVD로 증착되는 핵심 재료입니다.
단단하고 보호적인 코팅
에너지가 풍부한 플라즈마 공정은 탁월한 기계적 특성을 가진 박막을 생성할 수 있어 보호 응용 분야에 적합합니다.
다이아몬드 유사 탄소(DLC)는 다이아몬드의 일부 유용한 특성을 가진 비정질 탄소 재료의 한 종류입니다. 이 박막은 매우 단단하고, 마찰 계수가 낮으며, 화학적으로 불활성이므로 공구, 의료용 임플란트 및 내마모성 부품을 위한 이상적인 코팅입니다.
탄화규소(SiC)는 가혹한 환경에서 보호 코팅을 위해 PECVD로 증착되는 또 다른 단단하고 내화학성이 있는 재료입니다.
이러한 재료에 PECVD를 선택하는 이유
물리적 기상 증착(PVD) 또는 표준 화학 기상 증착(CVD)과 같은 다른 방법을 사용하는 대신 PECVD를 사용하기로 결정하는 것은 제공하는 고유한 품질 및 공정 이점에 의해 주도됩니다.
박막 품질 및 균일성
PECVD는 조밀하고 두께가 균일하며 균열에 강한 박막을 생성하는 것으로 유명합니다. 플라즈마 보조 반응은 안정적이고 제어 가능한 성장 환경을 만듭니다.
우수한 접착력 및 커버리지
PECVD를 통해 증착된 박막은 아래쪽 기판에 대한 우수한 접착력을 나타냅니다. 이 공정은 또한 탁월한 등각 스텝 커버리지(conformal step coverage)를 제공하는데, 이는 공극이나 틈 없이 복잡한 3차원 구조를 균일하게 코팅할 수 있음을 의미합니다.
저온 이점
이것이 PECVD의 결정적인 이점입니다. 기존 CVD는 전구체 가스를 분해하기 위해 매우 높은 온도(종종 >600°C)를 필요로 합니다. PECVD는 에너지 풍부한 플라즈마를 사용하여 이를 달성함으로써 훨씬 더 낮은 온도(일반적으로 100-400°C)에서 증착이 일어나도록 합니다.
이 저온 공정은 이미 부분적으로 가공되었거나 폴리머와 같이 융점이 낮은 재료로 만들어진 기판 위에 박막을 증착하는 데 필수적입니다.
상충 관계 이해
강력하지만 PECVD에도 한계가 없는 것은 아닙니다. 이러한 상충 관계를 이해하는 것이 기술을 효과적으로 사용하는 열쇠입니다.
불순물 발생 가능성
플라즈마 환경은 전구체 가스의 조각, 특히 수소가 성장하는 박막에 통합될 수 있음을 의미합니다. 때로는 의도적일 수 있지만(a-Si:H의 경우), 이러한 불순물은 박막의 전기적 또는 광학적 특성을 의도치 않게 변경할 수 있습니다.
내부 박막 응력
PECVD 박막은 종종 내재된 기계적 응력(인장 또는 압축)을 가집니다. 적절하게 관리되지 않으면 높은 응력으로 인해 박막이 균열되거나 기판에서 박리되어 장치 고장을 유발할 수 있습니다.
고순도 결정질 박막에는 이상적이지 않음
비정질 또는 다결정 박막에는 훌륭하지만, PECVD는 일반적으로 고순도 단결정 박막을 증착하는 데 선호되는 방법은 아닙니다. 분자선 에피택시(MBE) 또는 특수 CVD 공정과 같은 기술이 그 목표에 더 적합합니다.
목표에 맞는 올바른 선택
박막 선택은 해결해야 하는 문제에 의해 전적으로 결정됩니다. PECVD는 특정 엔지니어링 과제에 적합한 재료 도구 상자를 제공합니다.
- 주요 초점이 전기 절연 또는 장치 패시베이션인 경우: 사용할 재료는 이산화규소(SiO₂) 및 질화규소(Si₃N₄)입니다.
- 주요 초점이 박막 태양 전지 또는 디스플레이 백플레인인 경우: 주로 비정질 실리콘(a-Si:H)을 사용하게 됩니다.
- 주요 초점이 단단하고 내마모성이 있는 표면 생성인 경우: 다이아몬드 유사 탄소(DLC)가 가장 효과적인 선택입니다.
- 주요 초점이 가혹한 화학적 또는 열적 환경에서 보호 장벽인 경우: 질화규소(Si₃N₄) 또는 탄화규소(SiC)가 강력한 후보입니다.
궁극적으로 PECVD는 저온에서 고품질 기능성 박막을 생성하는 능력을 통해 현대 제조에서 없어서는 안 될 공정입니다.
요약표:
| 박막 유형 | 주요 응용 분야 | 주요 속성 |
|---|---|---|
| 이산화규소(SiO₂) | IC의 전기 절연 | 유전체, 등각 커버리지 |
| 질화규소(Si₃N₄) | 패시베이션, 수분 장벽 | 내화학성, 보호 기능 |
| 비정질 실리콘(a-Si) | 박막 태양 전지, 디스플레이 | 반도체, 저온 증착 |
| 다이아몬드 유사 탄소(DLC) | 보호 코팅, 공구 | 단단함, 낮은 마찰, 내마모성 |
| 탄화규소(SiC) | 가혹한 환경 보호 | 단단함, 화학적 불활성 |
KINTEK의 첨단 PECVD 솔루션으로 연구실의 잠재력을 최대한 발휘하십시오! 뛰어난 R&D와 사내 제조 역량을 활용하여, 당사는 CVD/PECVD 시스템과 같은 고온 퍼니스 시스템을 귀하의 고유한 실험 요구 사항에 맞게 조정하여 다양한 연구소에 제공합니다. 당사의 심층적인 맞춤화 기능을 통해 마이크로일렉트로닉스, 광학 및 보호 코팅 응용 분야에서 정밀한 박막 증착을 보장합니다. 당사의 PECVD 기술이 연구 및 생산 효율성을 어떻게 향상시킬 수 있는지 논의하려면 지금 문의하십시오!

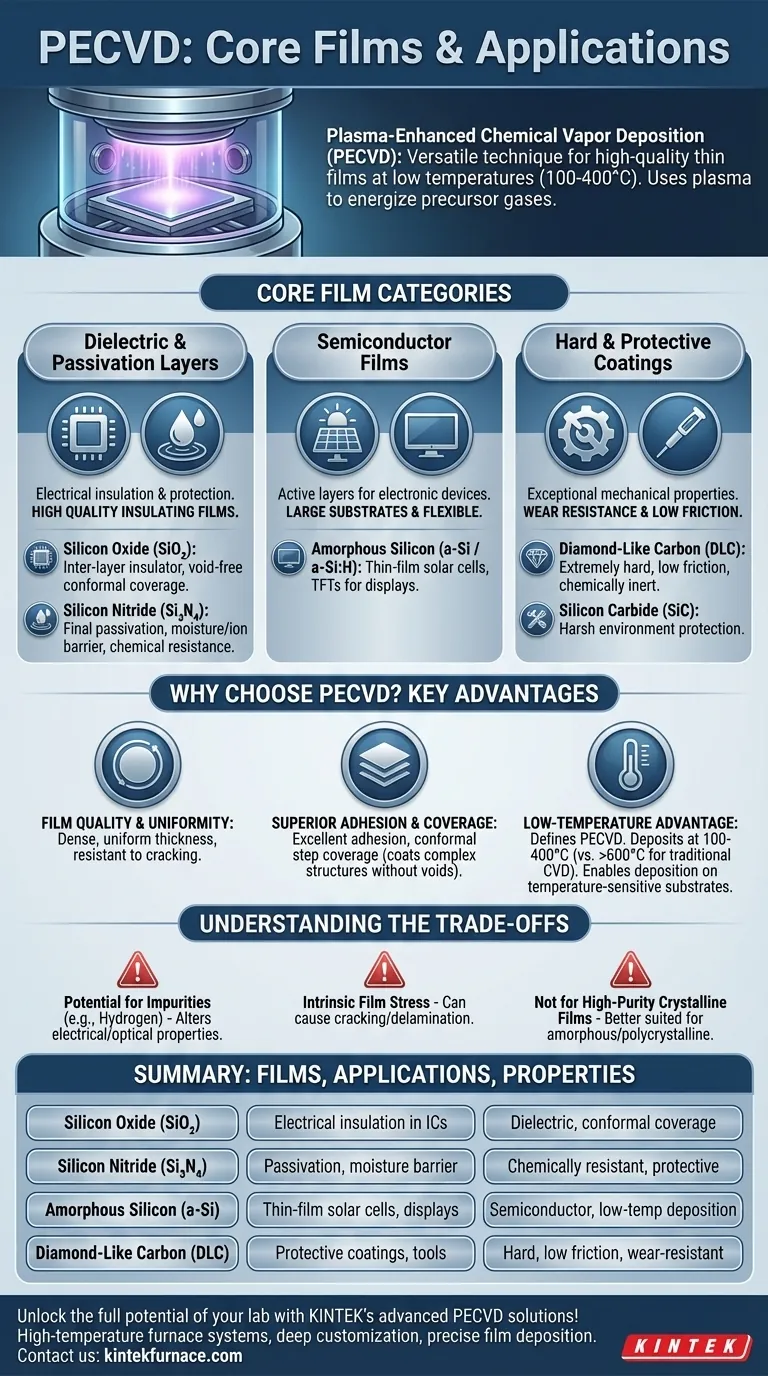

시각적 가이드
