PECVD의 실내 온도는 얼마입니까?민감한 기판을 위한 박막 증착 최적화

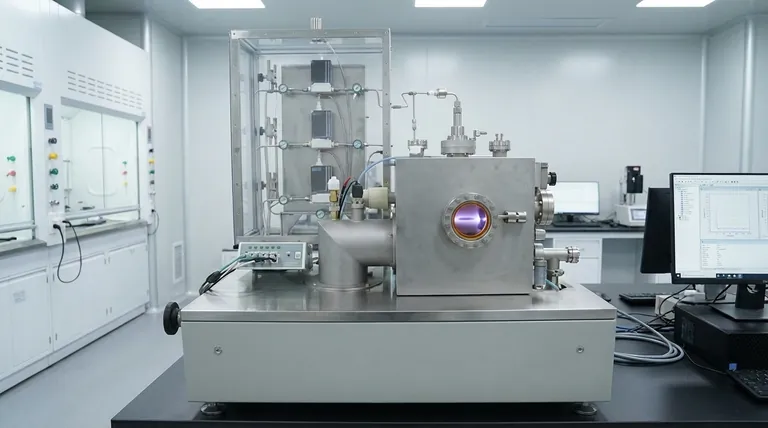

PECVD(플라즈마 강화 화학 기상 증착)는 일반적으로 실온(RT)에서 최대 350°C의 온도 범위에서 작동하지만 일부 시스템은 특정 구성과 용도에 따라 400°C 또는 600°C까지 확장할 수 있습니다.이 낮은 온도 범위는 PECVD 는 온도에 민감한 기판에 손상 없이 증착할 수 있기 때문에 기존 CVD 방법보다 선호도가 높습니다.정확한 온도 설정은 원하는 필름 특성, 기판 재료 및 공정 요구 사항과 같은 요인에 따라 달라지며, 일반적으로 온도가 높을수록 기판 표면의 반응물 이동성을 향상시켜 필름 접착력과 균일성이 향상됩니다.

핵심 포인트 설명:

  1. 일반적인 PECVD 온도 범위

    • PECVD 공정은 일반적으로 실온(RT)과 350°C 까지 견딜 수 있어 높은 열을 견디지 못하는 섬세한 소재에 적합합니다.
    • 일부 시스템은 최대 400°C 또는 600°C 를 장비 설계 및 애플리케이션 요구 사항에 따라 선택할 수 있습니다.
    • 이러한 유연성은 종종 다음을 요구하는 기존 CVD에 비해 큰 장점입니다. 600-800°C .
  2. 낮은 온도가 중요한 이유

    • 낮은 온도 범위의 PECVD 는 민감한 재료(예: 폴리머 또는 사전 제작된 전자 장치)의 열 손상을 방지합니다.
    • 더 높은 CVD 온도에서 성능이 저하되는 플라스틱이나 유연한 전자 제품과 같은 기판에 증착할 수 있습니다.
  3. 필름 품질에서 온도의 역할

    • 온도가 높을수록(PECVD 범위 내) 다음과 같이 개선됩니다. 반응물의 표면 이동성 로 이어집니다:
      • 필름 접착력 향상.
      • 향상된 균일성.
      • 더 조밀한 필름 구조.
    • 그러나 PECVD의 플라즈마 활성화는 열 CVD와 달리 반응물 해리에 대한 온도 의존도를 낮춥니다.
  4. 공정별 변화

    • 200-400°C 는 필름 품질과 기판 안전성의 균형을 맞추기 위해 많은 PECVD 응용 분야에서 자주 인용되는 범위입니다.
    • 일부 틈새 공정에서는 RT 또는 RT에 가까운 를 사용하면 필름 특성에 잠재적인 트레이드오프가 있지만 매우 민감한 재료에 적합합니다.
  5. 장비 고려 사항

    • PECVD 시스템에는 종종 다음과 같은 특징이 있습니다. 가변 온도 스테이지 다양한 소재를 수용할 수 있습니다.
    • 선택한 온도는 다음에 따라 다릅니다:
      • 기판 재료 제한.
      • 원하는 필름 특성(예: 응력, 굴절률).
      • 플라즈마 출력 및 가스 화학 조정.
  6. 트레이드 오프 및 최적화

    • 낮은 온도는 기판을 보호하지만, 더 많은 시간이 필요할 수 있습니다:
      • 더 긴 증착 시간.
      • 열 에너지 감소를 보정하기 위해 플라즈마 매개변수(예: 전력, 주파수)를 조정합니다.
    • 엔지니어는 종종 목표 필름 특성을 달성하기 위해 다른 매개변수(압력, 가스 흐름)와 함께 온도를 최적화합니다.

이러한 온도 범위가 특정 기판 또는 필름 요구 사항에 어떻게 부합하는지 고려해 보셨나요?적응성 PECVD 는 정밀도만큼이나 부드러운 가공이 중요한 마이크로 일렉트로닉스에서 생체 의학 코팅에 이르기까지 다양한 산업 분야에서 초석이 됩니다.

요약 표:

주요 측면 세부 정보
일반적인 온도 범위 실온(RT) ~ 350°C, 필요에 따라 400~600°C까지 확장 가능.
CVD에 비해 유리한 점 기판 손상 방지; 플라스틱, 연성 전자 제품 등에 사용 가능.
필름 품질 트레이드 오프 온도가 높을수록 접착력/균일성이 향상되고 온도가 낮을수록 기판이 보호됩니다.
공정 최적화 플라즈마 출력, 가스 화학 및 압력에 따라 온도를 조정합니다.

기판의 열 한계에 맞춘 PECVD 솔루션이 필요하십니까? 킨텍의 첨단 PECVD 시스템은 RT에서 600°C까지 정밀한 온도 제어가 가능하여 민감한 소재의 손상 없이 최적의 필름 품질을 보장합니다. 전문가에게 문의 에 문의하여 마이크로일렉트로닉스, 생물의학 코팅, 플렉서블 디바이스 등 애플리케이션에 맞는 공정을 설계하세요.
