본질적으로 튜브 퍼니스의 열 절연은 두 가지 중요하고 상호 연결된 기능을 수행합니다. 이는 주변 환경으로의 열 손실을 최소화하여 에너지 효율을 직접적으로 개선하고, 더 중요하게는 공정 튜브 내부에 탁월하게 균일한 온도 영역을 생성하도록 설계되었습니다. 이는 발열체에 의해 생성된 열이 필요한 곳에 정확하게 집중되도록 보장합니다.
종종 단순히 효율성 기능으로 간주되지만, 열 절연의 진정한 목적은 매우 안정적이고 균일한 열 환경을 조성하는 것입니다. 이러한 균일성은 고온 처리에서 안정적이고 재현 가능한 결과를 얻는 데 가장 중요한 요소입니다.
절연의 핵심 기능
열 절연은 단순한 수동적 장벽이 아니라 퍼니스의 성능을 형성하는 능동적인 구성 요소입니다. 그 설계는 작동 비용과 더 중요하게는 결과의 품질 모두에 직접적인 영향을 미칩니다.
기능 1: 열 손실 최소화
튜브 퍼니스의 주된 임무는 높은 수준의 열을 생성하고 유지하는 것입니다. 효과적인 절연이 없으면 생성된 열 에너지의 상당 부분이 실험실 외부로 복사되어 손실됩니다.
가열 요소는 일반적으로 알루미나 섬유와 같은 절연재 매트릭스 내에 고정되어 있습니다. 이는 생성된 열의 대부분이 외부가 아닌 퍼니스 챔버 내부를 향하도록 보장합니다. 에너지의 이러한 집중은 목표 온도에 도달하고 유지하는 데 필요한 전력을 극적으로 줄여 운영 비용을 낮춥니다.
기능 2: 열 균일성 생성
절연의 가장 중요한 기능은 열 균일성(thermal uniformity)을 달성하는 것입니다. 이는 공정 튜브의 가열된 전체 길이에 걸쳐 온도가 일관되도록 보장하는 것을 의미합니다.
열이 빠져나가는 것을 막음으로써 절연은 열 에너지가 가열 챔버 전체에 고르게 분포되도록 강제합니다. 이는 공정을 손상시킬 수 있는 과열점과 냉각점을 제거합니다. 공정 튜브의 끝 부분에는 절연 플러그(insulation plugs)와 같은 특정 구성 요소가 사용되어 주요 열 손실 경로를 차단함으로써 이러한 균일성을 더욱 향상시킵니다.
열 균일성이 필수적인 이유
일관되지 않은 가열은 신뢰할 수 있는 재료 과학 및 처리에 있어 적입니다. 실험실 퍼니스의 전체 목적은 샘플에 알려지고 반복 가능한 열 프로파일을 가하는 것입니다.
재현 가능한 결과 보장
모든 과학 실험 또는 제조 공정의 경우 결과는 재현 가능해야 합니다. 샘플이 불균일하게 가열되면 샘플의 다른 부분은 다른 열 처리를 겪게 됩니다. 이는 실험 데이터를 무효화하고 일관성 없는 제품 품질로 이어져 신뢰할 수 있는 결론을 도출하는 것을 불가능하게 만듭니다.
열 충격 및 손상 방지
불량한 절연은 짧은 거리에서 급격한 온도 차이인 열 구배(thermal gradients)를 생성합니다. 이러한 구배는 서로 다른 부분이 다른 속도로 팽창하거나 수축함에 따라 재료에 물리적 응력을 유발합니다.
이러한 응력은 값비싼 세라믹 또는 석영 공정 튜브를 쉽게 균열(cracking)시킬 수 있습니다. 또한 열 충격(thermal shock)이라고 하는 현상으로 샘플 자체에 손상을 줄 수 있습니다. 고품질 절연은 이러한 구배를 최소화하여 장비와 샘플을 모두 보호합니다.
절충점 이해하기
필수적이지만, 절연의 선택 및 구현에는 퍼니스 작동에 영향을 미칠 수 있는 중요한 설계 고려 사항이 수반됩니다.
절연 재료 대 온도 등급
서로 다른 절연 재료는 서로 다른 최대 온도 등급을 가집니다. 알루미나 섬유(alumina fiber) 및 다결정 울(polycrystalline wool)과 같은 재료가 일반적이지만, 이들은 뚜렷한 열 특성과 비용을 가집니다. 절연 재료를 정격 온도 이상으로 사용하면 성능 저하, 퍼니스 고장 및 잠재적인 공정 오염이 발생할 수 있습니다.
가열 및 냉각 속도
극도로 효과적인 두꺼운 절연재를 갖춘 퍼니스는 열을 유지하는 데 탁월합니다. 이는 안정성과 효율성에는 좋지만, 전원이 꺼지면 퍼니스가 매우 느리게 냉각된다는 것을 의미합니다. 빠른 열 순환 및 높은 처리량이 필요한 응용 분야의 경우, 이러한 느린 냉각이 중요한 병목 현상이 될 수 있습니다.
응용 분야에 맞는 올바른 선택
귀하의 특정 목표는 절연 성능의 어떤 측면이 가장 중요한지를 결정합니다.
- 프로세스 반복성이 주요 초점인 경우: 가능한 최고의 열 균일성을 달성하기 위해 다층, 고밀도 절연 및 전용 절연 플러그가 있는 퍼니스를 우선적으로 고려하십시오.
- 에너지 효율성이 주요 초점인 경우: 두꺼운 절연 벽과 모든 잠재적 열 손실 경로를 최소화하는 밀착형 구성 요소를 갖춘 설계를 찾으십시오.
- 빠른 처리량이 주요 초점인 경우: 우수한 절연이 냉각 시간을 늦춘다는 점을 인지해야 합니다. 강제 공랭식 냉각 시스템과 절연 성능 사이의 균형이 필요할 수 있습니다.
궁극적으로 절연의 역할을 이해하는 것은 단순히 퍼니스를 작동하는 것에서 정밀한 열 공정을 제어하는 것으로 나아가는 것입니다.
요약 표:
| 기능 | 주요 이점 | 프로세스에 미치는 영향 |
|---|---|---|
| 열 손실 최소화 | 에너지 효율성 향상 | 운영 비용 및 전력 소비 감소 |
| 열 균일성 생성 | 일관된 온도 영역 | 신뢰할 수 있고 재현 가능한 결과 보장 및 샘플 손상 방지 |
| 열 충격 방지 | 열 구배 감소 | 응력 유발 고장으로부터 장비 및 샘플 보호 |
KINTEK의 고급 고온 퍼니스 솔루션으로 실험실의 정밀도와 효율성을 향상시키십시오! 뛰어난 R&D 및 자체 제조 역량을 활용하여, 당사는 튜브 퍼니스, 머플 퍼니스, 회전식 퍼니스, 진공 및 분위기 퍼니스, CVD/PECVD 시스템과 같은 다양한 맞춤형 옵션을 다양한 실험실에 제공합니다. 강력한 심층 맞춤화 기능은 균일한 가열 및 에너지 절약에 대한 귀하의 고유한 실험 요구 사항을 충족하도록 보장합니다. 당사 솔루션이 열 공정을 최적화하고 안정적인 결과를 제공하는 방법에 대해 논의하려면 지금 문의하십시오!

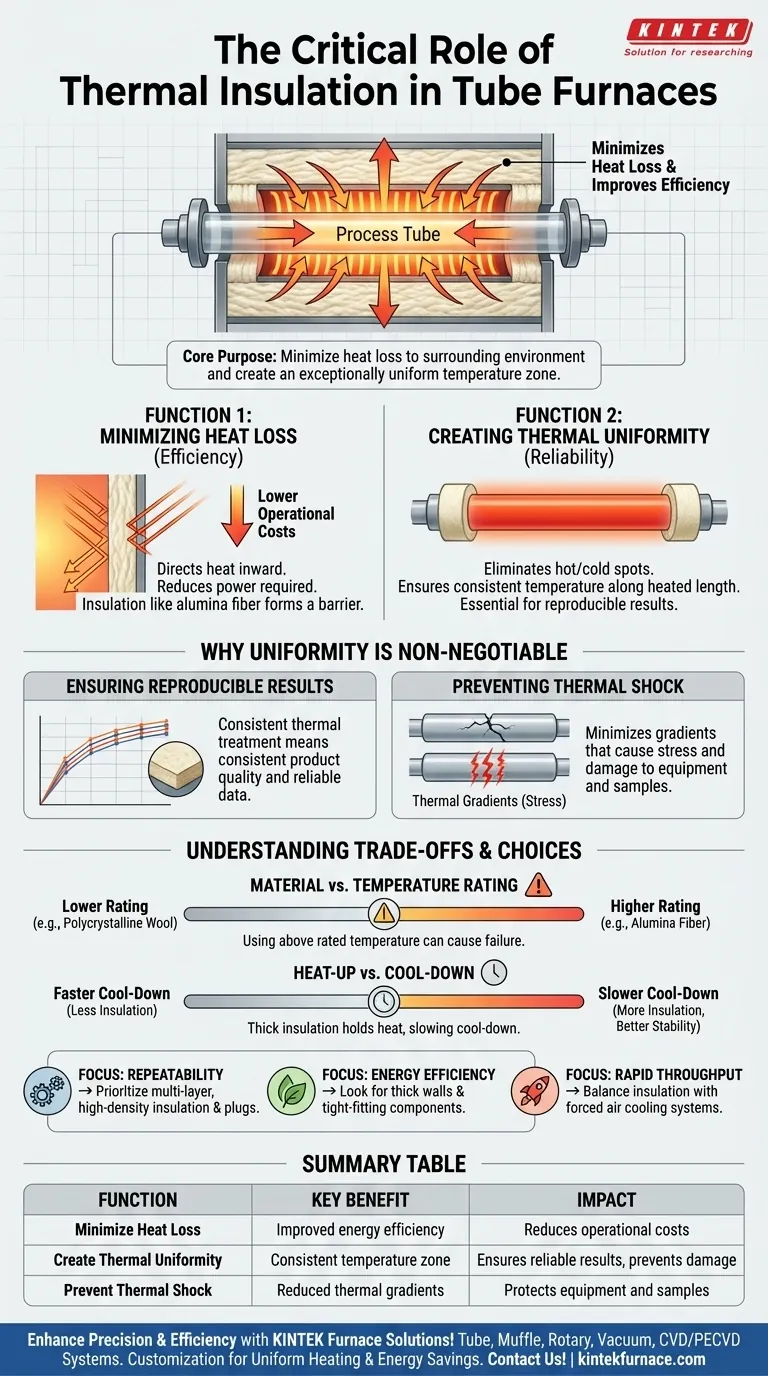

시각적 가이드
