알루미나 튜브 전기로와 석영 튜브 전기로의 근본적인 차이점은 작업 튜브의 재질에 있으며, 이는 최대 작동 온도, 내화학성 및 공정 중 샘플을 시각적으로 관찰할 수 있는지 여부를 결정합니다. 알루미나는 매우 높은 온도에 도달할 수 있는 불투명한 세라믹이며, 석영 튜브는 직접적인 관찰이 중요한 저온 응용 분야에 이상적인 투명 유리입니다.
선택은 어떤 재료가 "더 낫다"의 문제가 아니라 특정 열 및 관찰 요구 사항에 어떤 것이 올바른가의 문제입니다. 알루미나는 무엇보다도 고온 안정성을 우선시하는 반면, 석영은 더 온화한 온도에서 직접적인 시각적 접근을 우선시합니다.
핵심 결정: 알루미나 대 석영
모든 튜브 전기로의 핵심은 가열이 발생하는 원통형 챔버입니다. 이 튜브의 재질은 전기로의 기능을 정의하는 가장 중요한 요소입니다.
알루미나 튜브: 고온 작업마
알루미나 튜브는 고순도 세라믹인 산화알루미늄(Al₂O₃)으로 만들어집니다. 이들은 불투명하며 단단한 흰색 재료처럼 보입니다.
주요 장점은 매우 높은 최대 작동 온도입니다. 순도에 따라 알루미나 튜브는 1600°C 또는 심지어 1800°C에 도달하는 전기로에서 사용할 수 있습니다.
이는 첨단 세라믹 소결, 특정 결정 성장 및 고온 재료 테스트와 같은 공정에 필수적입니다. 또한 화학적 부식에 매우 강합니다.
석영 튜브: 공정을 위한 창
석영 튜브는 고순도 융해 실리카 유리로 만들어집니다. 이들의 특징적인 특성은 광학적 투명성입니다.
이를 통해 열 주기 동안 전기로 내부의 재료를 직접 관찰할 수 있으며, 이는 화학 기상 증착(CVD), 상 변화 관찰 또는 반도체 웨이퍼 어닐링과 같은 공정에 매우 중요합니다.
이러한 투명성을 얻기 위한 상충 관계는 더 낮은 최대 온도입니다. 석영 튜브는 일반적으로 연속 사용 한계가 약 1100°C이고 단기 최고 온도는 1200°C입니다. 이보다 높으면 재료가 연화(비정질화)되어 파손될 수 있습니다.
결정적인 상충 관계 이해
이러한 재료 중에서 선택하는 것은 명확한 엔지니어링 상충 관계를 수반합니다. 이를 잘못 이해하면 실험 실패나 장비 손상으로 이어질 수 있습니다.
온도 대 관찰
이것이 가장 간단한 상충 관계입니다. 공정에 1200°C보다 훨씬 높은 온도가 필요하다면 알루미나가 유일하게 실행 가능한 선택입니다.
공정 중에 샘플을 반드시 봐야 하고 온도가 1100°C 미만으로 유지된다면 석영이 기본이며 올바른 선택입니다.
열충격 및 내구성
알루미나가 일반적으로 더 견고하며 급격한 온도 변화(열충격)를 더 잘 견딜 수 있습니다. 단단한 세라믹 특성으로 인해 물리적으로 내구성이 뛰어납니다.
석영은 열충격에 더 민감합니다. 튜브를 너무 빨리 가열하거나 냉각하면 균열이 생길 수 있습니다. 이는 가열 및 냉각 속도를 더 신중하게 프로그래밍해야 함을 의미합니다.
비용 및 순도
고순도 알루미나와 석영 모두 비쌀 수 있지만, 비용은 종종 기본 재료 자체가 아니라 튜브의 치수와 순도 등급에 따라 결정됩니다. 샘플 오염을 방지하기 위해 튜브의 순도가 충분한지 항상 확인하십시오.
튜브 너머: 주요 전기로 사양
튜브 재질은 퍼즐의 한 조각일 뿐입니다. 올바른 전기로를 선택하려면 전체 설계 및 기능도 고려해야 합니다.
온도 영역 및 균일성
단일 영역 전기로는 하나의 발열체 세트를 가지고 중앙에 가장 뜨거운 영역을 만들고 끝으로 갈수록 온도가 점차 낮아집니다.
3중 영역 전기로는 독립적인 중앙 및 끝 캡 히터를 갖추고 있습니다. 이 설계는 전체 가열 길이에 걸쳐 훨씬 우수한 온도 균일성을 제공하며, 이는 더 큰 샘플을 처리하거나 정밀도가 매우 중요할 때 필수적입니다.
전기로 구성: 분할형 대 통형
통형 전기로는 한쪽 끝에서 샘플을 삽입하여 장전하는 연속 실린더입니다.
분할형 튜브 전기로는 경첩이 달려 있어 전기로 전체가 조개 껍데기처럼 열립니다. 이는 작업 튜브에 대한 접근성을 높여 샘플을 배치하거나 복잡한 실험 설정을 통합하는 데 훨씬 용이합니다.
방향 및 분위기 제어
전기로는 수평, 수직 또는 회전하도록 설계될 수 있습니다. 회전식 전기로는 분말이나 코팅을 가열하면서 혼합하는 데 사용됩니다.
또한 중요한 기능은 분위기 제어입니다. 대부분의 튜브 전기로는 밀봉하고 진공 펌프 및 가스 라인에 연결하여 특정 제어된 가스 분위기 또는 진공 상태에서 처리할 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 전기로를 선택하려면 공정 목표에 대한 명확한 이해가 필요합니다.
- 1200°C 이상의 온도 도달이 주된 목표인 경우 (예: 세라믹 소결, 금속 용융): 우수한 열 안정성으로 인해 알루미나가 필요한 선택입니다.
- 공정 시각적 모니터링이 주된 목표인 경우 (예: 화학 기상 증착, 재료 변화 관찰): 공정이 온도 한도 내에 유지되는 한 석영이 이상적인 선택입니다.
- 큰 샘플에 걸쳐 완벽한 온도 균일성 달성이 주된 목표인 경우: 튜브 재질에 관계없이 3중 영역 전기로가 가장 정확한 결과를 제공합니다.
- 쉬운 샘플 장입 또는 복잡한 장치 사용이 주된 목표인 경우: 분할형 튜브 전기로는 통형 설계보다 훨씬 우수한 접근성을 제공합니다.
올바른 전기로 선택은 튜브 재질에서 시작되지만, 전기로의 전체 설계를 특정 공정 요구 사항과 일치시킴으로써 완료됩니다.
요약표:
| 특징 | 알루미나 튜브 전기로 | 석영 튜브 전기로 |
|---|---|---|
| 최대 작동 온도 | 최대 1800°C | 최대 1100°C (연속) |
| 투명성 | 불투명 | 투명 |
| 주요 응용 분야 | 세라믹 소결, 고온 테스트 | CVD, 어닐링, 시각적 관찰 |
| 열충격 저항성 | 높음 | 중간 |
맞춤형 고온 전기로 솔루션이 필요하신가요? 뛰어난 R&D 및 사내 제조 능력을 활용하는 KINTEK은 다양한 실험실에 첨단 고온 전기로 솔루션을 제공합니다. 머플, 튜브, 회전식 전기로, 진공 및 분위기 전기로, CVD/PECVD 시스템을 포함한 당사의 제품군은 고유한 실험 요구 사항을 정확하게 충족하기 위한 강력한 심층 사용자 정의 기능으로 보완됩니다. 효율성과 성능을 향상시키는 방법에 대해 오늘 저희에게 문의하십시오!

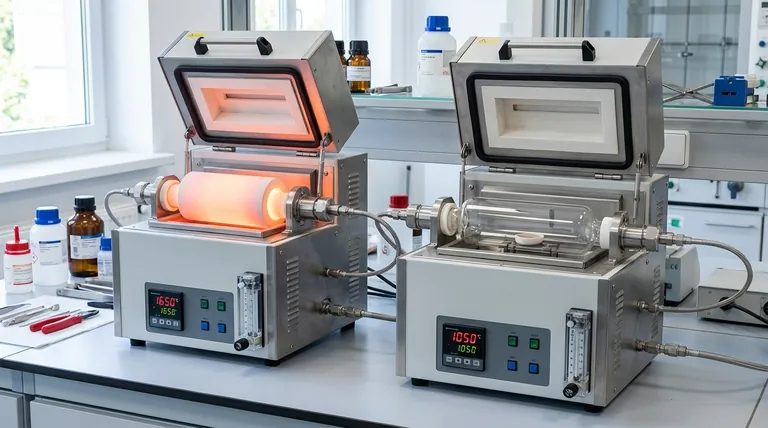

시각적 가이드
