Pecvd에서 스텝 커버리지란 무엇이며, 왜 중요한가요? 신뢰성을 위한 균일한 박막 증착을 보장하십시오

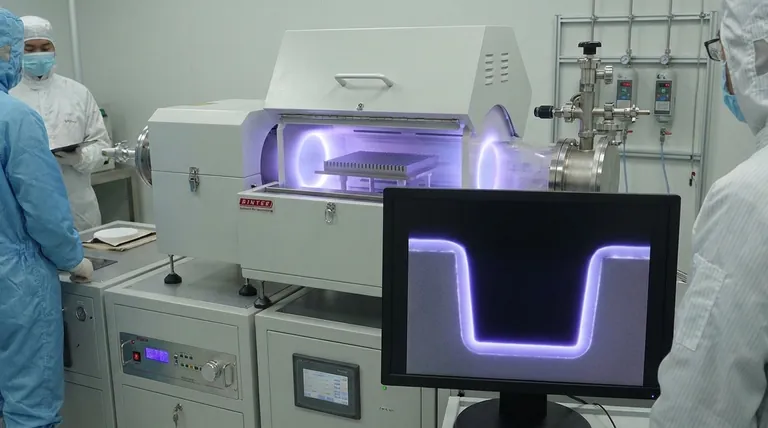

박막 증착에서 스텝 커버리지는 증착된 막이 기판의 기존 지형에 얼마나 균일하게 순응하는지를 정의하는 중요한 측정 기준입니다. 플라즈마 강화 화학 기상 증착(PECVD)의 경우, 이는 뾰족한 계단, 깊은 트렌치 및 기타 복잡한 3차원 구조 위에서 두께를 유지하는 막의 능력을 측정합니다. 이 품질은 단순한 기하학적 관심사가 아니라 현대 마이크로일렉트로닉 장치의 기능과 신뢰성을 위한 근본적인 요구 사항입니다.

스텝 커버리지의 핵심 과제는 기하학적 "음영(shadowing)"을 극복하는 것입니다. 이는 복잡한 물체를 한 방향에서 스프레이 페인트칠하는 것과 페인트 통에 담그는 것의 차이라고 생각할 수 있습니다. PECVD는 후자(잠긴 상태)를 목표로 하여 모든 구석구석이 균일한 코팅을 받도록 보장하며, 이는 미세 회로의 전기적 결함 및 구조적 약점을 방지하는 데 필수적입니다.

PECVD에서 스텝 커버리지의 메커니즘

스텝 커버리지가 왜 그렇게 중요한지 이해하려면 먼저 그것이 어떻게 달성되는지, 그리고 어떤 요인이 그것에 영향을 미치는지 검토해야 합니다. 이는 증착 종의 방향성과 표면에 일단 도달했을 때 이동할 수 있는 능력 사이의 미묘한 균형입니다.

"좋은" 대 "나쁜" 스텝 커버리지를 정의하는 것은 무엇인가요?

스텝 커버리지의 품질은 일반적으로 그 순응도(conformality)로 설명됩니다. 완벽하게 순응하는 막은 100% 스텝 커버리지를 가지며, 이는 특징(feature)의 상단, 하단 및 측벽에서 두께가 동일함을 의미합니다.

나쁜 스텝 커버리지는 비순응적입니다. 이는 종종 윗면은 두껍고, 측벽은 더 얇으며, 트렌치 하단 모서리는 가장 얇거나(또는 없는) 막을 생성합니다. 극단적인 경우, 트렌치 상단이 바닥이 완전히 채워지기 전에 닫히면서 내부의 공극(void) 또는 "키홀(keyhole)"이 생길 수 있습니다.

증착을 돕는 플라즈마의 역할

순수한 열 공정과 달리, PECVD는 플라즈마를 사용하여 더 낮은 온도에서 반응성 화학종을 생성합니다. 이는 스텝 커버리지에 복합적인 영향을 미칩니다.

플라즈마는 반응성 라디칼의 농도를 높여 음영 처리된 영역의 증착을 개선할 수 있습니다. 그러나 이는 또한 이온을 기판 쪽으로 가속시켜 보다 방향성이 강한 가시선(line-of-sight) 증착을 유발할 수 있으며, 이는 음영 효과를 악화시킬 수 있습니다. 핵심은 이러한 경쟁 메커니즘의 균형을 맞추는 것입니다.

주요 영향 요인

우수한 스텝 커버리지를 달성하려면 여러 공정 변수에 대한 정밀한 제어가 필요합니다.

압력: 공정 압력이 높을수록 기상 충돌이 증가하여 박막 전구체의 도달이 덜 무작위적이고 덜 방향성을 갖게 됩니다. 이 산란 효과는 측벽을 코팅하는 막의 능력을 크게 향상시킵니다.
온도: 기판 온도를 높이면 증착된 원자(adatoms)의 표면 이동도(surface mobility)가 향상됩니다. 이를 통해 원자가 착지한 후 표면을 따라 "흐르도록" 하여 높은 농도 영역(예: 상단 모서리)에서 낮은 농도 영역(예: 트렌치 바닥)으로 이동하게 하여 막 두께를 평탄하게 만듭니다.
전구체 가스 화학: 전구체 가스의 선택이 중요합니다. 수명이 길고 붙음률(sticking coefficient, 충돌 시 달라붙을 확률)이 낮은 분자는 반응하기 전에 특징 내에서 더 많이 반사될 가능성이 높아져 더 나은 순응도를 유도합니다.
플라즈마 전력 및 주파수: RF 전력을 낮추면 이온 충격과 그에 따른 방향성을 줄여 커버리지를 개선할 수 있습니다. 플라즈마의 주파수(저주파 대 고주파) 또한 이온 에너지 분포를 변경하여 공정 최적화를 위한 또 다른 조절 지점을 제공합니다.

나쁜 스텝 커버리지가 치명적인 실패 모드인 이유

반도체 제조에서 스텝 커버리지의 사소해 보이는 결함은 전체 장치에 치명적인 결과를 초래할 수 있습니다.

전기적 절연 보장

이산화규소(SiO₂)와 같은 유전체 막은 전도성 층을 절연하는 데 사용됩니다. 스텝 커버리지가 나쁘면 금속 배선의 모서리에서 막이 위험할 정도로 얇아집니다. 이는 누설 전류(current leakage) 또는 완전한 전기적 단락(electrical short)을 초래할 수 있는 약한 지점을 만들어 회로를 사용할 수 없게 만듭니다.

장치 성능 유지

FinFET과 같은 최신 트랜지스터는 복잡한 3D 아키텍처를 가지고 있습니다. 게이트 유전체는 트랜지스터의 "핀(fin)"을 완벽한 균일성으로 감싸야 합니다. 나쁜 스텝 커버리지로 인해 이 중요한 층이 얇아지면 트랜지스터의 전기적 특성이 변경되어 예측 불가능한 성능과 조기 장치 고장으로 이어집니다.

구조적 공극 방지

비순응성 막이 쌓이면서 트렌치 상단 모서리가 바닥보다 빠르게 성장합니다. 이로 인해 트렌치 상단이 막히면서 막 내부에 공극 또는 키홀이 밀봉될 수 있습니다. 이러한 공극은 오염 물질을 가두고 장치의 기계적 무결성을 손상시킬 수 있는 구조적 약점입니다.

상충 관계 이해

완벽한 스텝 커버리지를 최적화하는 것이 대가 없이 이루어지지는 않습니다. 엔지니어는 순응도와 기타 중요한 제조 지표 간의 균형을 맞춰야 합니다.

증착 속도 대 순응도

우수한 스텝 커버리지를 선호하는 공정 조건(예: 고압 및 저전력)은 종종 느린 증착 속도를 초래합니다. 대량 제조에서 이러한 상충 관계는 처리량과 비용에 직접적인 영향을 미칩니다. 장치의 최소 신뢰성 요구 사항을 충족하는 동시에 생산 속도를 최대화하는 균형을 찾아야 합니다.

막 품질 대 커버리지

표면 이동도를 개선하기 위해 온도와 플라즈마 조건을 변경하면 밀도, 화학 조성 및 기계적 응력과 같은 막의 본질적인 특성도 변경될 수 있습니다. 오직 커버리지만을 위해 설계된 공격적인 공정은 나중에 균열이나 박리를 유발할 정도로 응력이 과도한 막을 생성할 수 있습니다.

PECVD 대 대안적 방법

PECVD는 다재다능한 핵심 기술이지만 한계가 있습니다. 최첨단 로직 및 메모리 칩에서 가장 까다로운 고종횡비 특징의 경우, 다른 방법이 종종 필요합니다. 예를 들어, 원자층 증착(ALD)은 본질적으로 거의 완벽한 100% 스텝 커버리지를 제공하지만 PECVD보다 훨씬 느린 증착 속도를 가집니다.

목표에 맞는 올바른 선택하기

스텝 커버리지에 대한 귀하의 접근 방식은 응용 분야의 특정 요구 사항에 의해 결정되어야 합니다.

단순하고 평면적인 표면을 빠르게 코팅하는 것이 주된 초점인 경우: 스텝 커버리지가 중요하지 않으므로 증착 속도를 우선시할 수 있습니다.
적당한 종횡비(예: 2:1)의 특징을 절연하는 것이 주된 초점인 경우: 압력, 온도 및 속도의 균형을 맞춘 최적화된 PECVD 공정이 가장 효과적인 해결책이 될 것입니다.
고종횡비 트렌치에서 완벽한 순응도가 주된 초점인 경우(예: >10:1): 처리량 손실을 감수하더라도 표면 이동도를 향상시키고 방향성을 줄이는 조건을 우선시해야 하며, 필요한 대안으로 ALD를 평가해야 할 수 있습니다.

스텝 커버리지 원칙을 마스터하는 것은 안정적이고 고성능의 미세 구조를 제작하는 데 기본이 됩니다.

요약표:

측면	설명
정의	계단 및 트렌치와 같은 기판 지형 위에서 막 두께의 균일성.
중요성	전기적 단락 방지, 장치 신뢰성 보장, 마이크로일렉트로닉스에서 구조적 무결성 유지.
주요 요인	압력, 온도, 전구체 가스 화학, 플라즈마 전력 및 주파수가 스텝 커버리지에 영향을 미칩니다.
상충 관계	증착 속도, 막 품질 및 순응도 간의 균형; 고종횡비 특징에 대한 PECVD 대 ALD.
