화학 기상 증착(Cvd)의 예시는 무엇입니까? 원자 단위로 고성능 박막 구축하기

화학 기상 증착(CVD)의 전형적인 예시는 반도체 제조 공정에서 이산화규소(SiO₂) 박막을 실리콘 웨이퍼 위에 증착하는 과정입니다. 이 공정에서 실란(SiH₄) 및 산소(O₂)와 같은 전구체 가스가 가열된 웨이퍼가 들어 있는 진공 챔버에 주입됩니다. 높은 온도로 인해 가스가 반응하여 웨이퍼 표면에서 분해되고, 유리와 같은 이산화규소의 단단하고 균일하며 매우 순수한 층이 원자 단위로 형성됩니다.

화학 기상 증착은 단순히 액체를 기체로 바꾸는 것이 아닙니다. 이는 반응성 가스를 사용하여 표면에 단단하고 고성능인 필름을 구축하는 정밀한 원자 규모의 구성 공정으로, 사실상 모든 현대 전자 장치의 기반을 형성합니다.

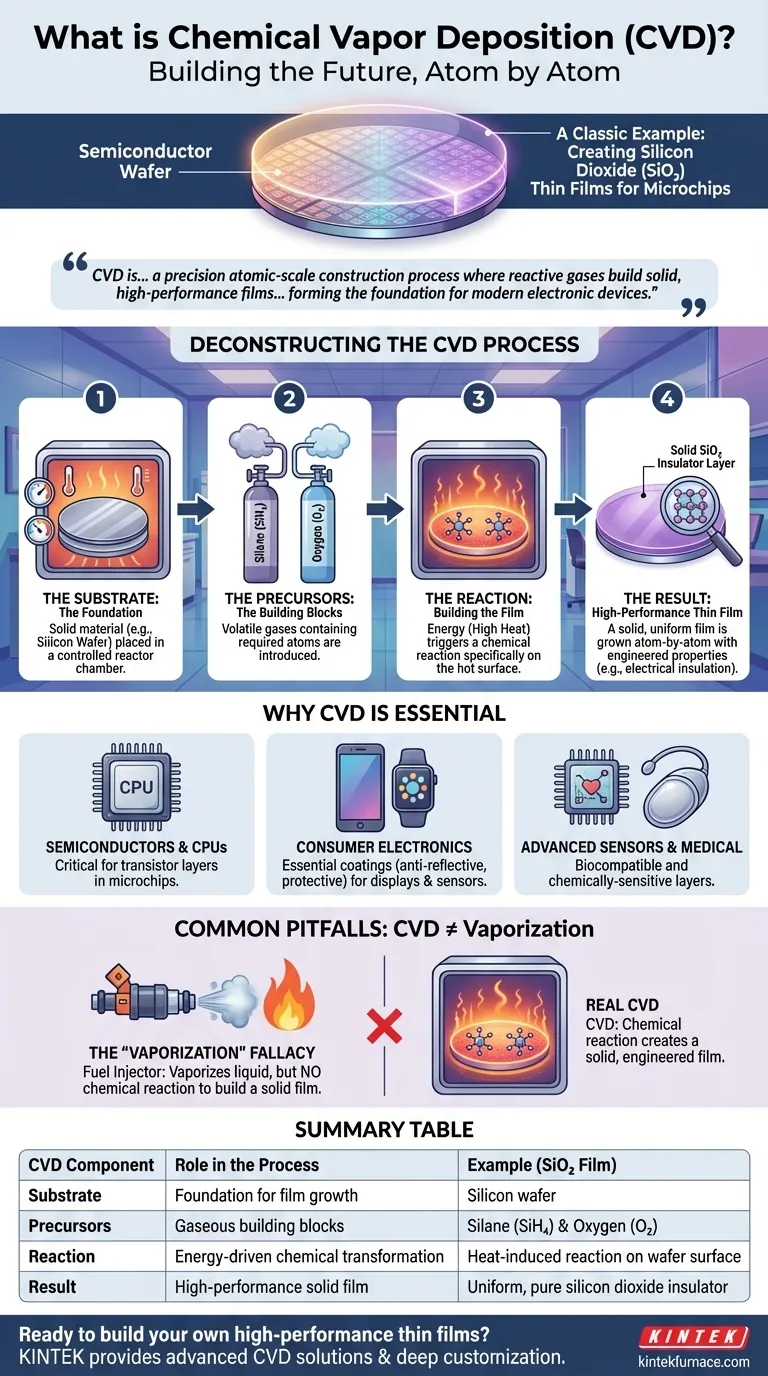

CVD 공정 해부하기

CVD를 강력하게 만드는 요소를 이해하려면, 마이크로칩 제작을 안내자로 삼아 핵심 구성 요소로 나누어 보는 것이 가장 좋습니다.

기판: 기반

공정은 필름이 성장할 재료인 기판으로 시작됩니다. 반도체 제조에서 이는 일반적으로 매우 순수한 실리콘 웨이퍼입니다.

기판은 온도와 압력과 같은 조건을 정밀하게 제어할 수 있는 반응기 챔버 내부에 놓입니다.

전구체: 구성 요소

다음으로, 하나 이상의 휘발성 전구체가 기체 형태로 챔버에 도입됩니다. 이들은 최종 필드에 필요한 원자를 포함하는 화합물입니다.

이산화규소 필드의 경우, 전구체는 실리콘(실란 가스에서)과 산소(산소 가스에서)의 공급원입니다.

반응: 필름 구축

이것이 CVD 공정의 핵심입니다. 에너지, 일반적으로 고열의 형태로 챔버에 가해집니다. 이 에너지는 전구체 가스가 기판의 뜨거운 표면에서 화학 반응을 일으키도록 합니다.

전구체가 분해되고 그 원자들이 새로운 고체 재료로 배열되어 안정적이고 균일한 박막을 형성합니다. 이 층은 원자 단위로 성장하여 뛰어난 순도와 제어를 보장합니다.

결과: 고성능 박막

최종 결과물은 특정하게 설계된 특성을 가진 고체 필름이 기판에 접합된 것입니다. 우리 예시에서 생성된 이산화규소 층은 우수한 전기 절연체입니다.

이 절연층 덕분에 수십억 개의 미세한 트랜지스터를 단일 칩에 집적하여 단락 없이 현대 프로세서의 성능과 복잡성을 가능하게 합니다.

현대 기술에서 CVD가 필수적인 이유

CVD는 모호한 산업 공정이 아닙니다. 이는 우리가 매일 사용하는 장치를 가능하게 하는 기반 기술입니다. CVD가 생성하는 필름은 여러 산업 분야에서 성능과 기능에 매우 중요합니다.

반도체 및 CPU 분야

CVD는 모든 마이크로칩의 구성 요소인 트랜지스터를 형성하는 중요한 절연, 전도 및 반도체 층을 만드는 데 사용됩니다. CVD 없이는 현대 CPU 제조가 불가능합니다.

가전제품 분야

스마트폰과 웨어러블 기기부터 스마트 홈 장치에 이르기까지, CVD는 필수적인 코팅을 적용하는 데 사용됩니다. 여기에는 디스플레이용 반사 방지 코팅, 센서용 보호층, 민감한 전자 장치용 습기 차단막이 포함될 수 있습니다.

첨단 센서 및 의료 기기 분야

CVD는 의료용 임플란트에 생체 적합성 필름을 증착하거나 환경 및 바이오 센서를 위한 화학 감응층을 만들 수 있습니다. 이를 통해 센서는 환경이나 인체와 안전하고 효과적으로 상호 작용할 수 있습니다.

일반적인 함정과 오해

CVD를 제대로 이해하려면 표면적으로 유사해 보이는 단순한 공정과 이를 구별하는 것이 중요합니다.

"기화"의 오류

연소를 위해 액체 연료를 기화시키는 자동차 연료 분사기는 CVD의 예시가 아닙니다. 기화가 포함되기는 하지만, 가장 중요한 단계인 표면에 단단하고 설계된 필름을 증착하는 화학 반응이 완전히 빠져 있습니다.

CVD는 연소 또는 기화 공정이 아닌 증착 공정입니다. 목표는 연료를 태우는 것이 아니라 단단한 재료를 구축하는 것입니다.

고성능에는 대가가 따릅니다

CVD는 복잡하고 까다로운 공정입니다. 진공 환경, 고온, 가스 흐름 및 압력에 대한 극도로 정밀한 제어가 필요합니다.

이러한 복잡성으로 인해 도장이나 담금질과 같은 단순한 코팅 방법보다 비용이 많이 들며, 따라서 성능과 순도가 가장 중요한 응용 분야에만 사용됩니다.

목표에 맞는 올바른 선택하기

CVD를 이해하면 고성능 재료 및 제품을 만드는 데 있어 그 역할을 인식할 수 있습니다.

전자 제조에 중점을 둔 경우: CVD는 마이크로칩 및 집적 회로의 적층 구조를 구축하는 데 있어 필수적인 표준입니다.
재료 과학에 중점을 둔 경우: CVD는 특정 광학적, 전기적 또는 기계적 특성을 가진 새로운 박막을 합성하는 데 없어서는 안 될 도구입니다.
제품 설계에 중점을 둔 경우: CVD 구성 요소를 활용하거나 최종 CVD 코팅을 적용하여 제품의 내구성, 기능성 및 환경 요인에 대한 저항성을 향상시킬 수 있습니다.

궁극적으로 화학 기상 증착은 원자부터 재료를 구축하는 보이지 않는 기술로, 우리 기술 세계의 진정한 초석입니다.

요약표:

CVD 구성 요소	공정에서의 역할	예시 (SiO₂ 필름)
기판	필름 성장의 기반	실리콘 웨이퍼
전구체	기체 상태의 구성 요소	실란 (SiH₄) & 산소 (O₂)
반응	에너지 구동 화학 변환	웨이퍼 표면에서의 열 유도 반응
결과	고성능 고체 필름	균일하고 순수한 이산화규소 절연체
