관상로는 무엇이며 어떻게 설계됩니까? 실험실에 필요한 정밀하고 균일한 가열을 실현하십시오

본질적으로 관상로는 고정밀 가열 장치입니다. 이는 원통형 챔버 내에서 매우 균일한 온도 환경을 조성하도록 설계되었습니다. 샘플은 이 중앙 작업 튜브 내부에 배치되며, 튜브 길이를 따라 일관된 열 분포를 보장하도록 배치된 발열체에 의해 외부에서 가열됩니다. 이러한 설계는 정밀한 온도 제어가 필수적인 과학 실험 및 산업 공정에 기본적입니다.

관상로의 결정적인 특징은 단순히 고온에 도달하는 능력이 아니라, 온도 변화를 최소화하고 내부 샘플에 대한 균일한 열처리를 보장하기 위해 특별히 설계된 원통형 가열 챔버라는 점입니다.

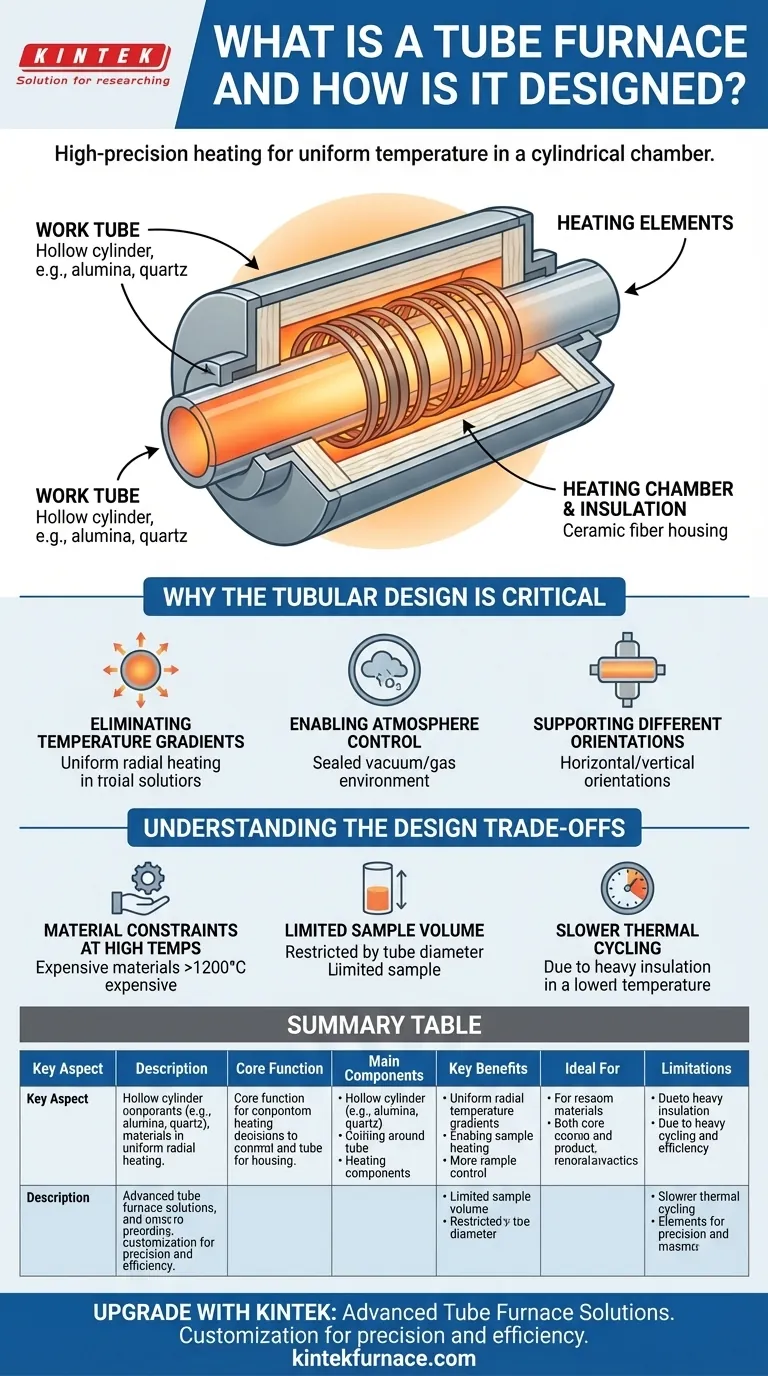

관상로의 핵심 구성 요소

관상로가 어떻게 정밀도를 달성하는지 이해하려면 안정적이고 균일한 열을 제공하기 위해 함께 작동하는 주요 구성 요소를 살펴보아야 합니다.

작업 튜브

작업 튜브는 샘플을 담는 중앙 용기입니다. 일반적으로 고순도 알루미나, 석영 또는 특수 금속 합금과 같은 내열성이 높은 재료로 만들어진 속이 빈 실린더입니다. 재료 선택은 필요한 최대 온도와 샘플 및 모든 공정 가스와의 화학적 호환성에 따라 달라집니다.

발열체

가열은 작업 튜브 외부에 배치된 코일 또는 리본과 같은 전기 저항 발열체에 의해 제공됩니다. 이들의 정확한 배치는 중요합니다. 열이 튜브 전체 표면에 고르게 방출되도록 퍼니스의 절연 재료 내에 종종 내장되어 있으며, 이는 온도 균일성을 달성하는 데 핵심입니다.

가열 챔버 및 절연

작업 튜브와 발열체는 가열 챔버 내에 수용됩니다. 이 챔버는 일반적으로 단일 견고한 실린더 또는 서로 닫히는 두 개의 반원통형 절반으로 구성된 고온 세라믹 섬유 절연체로 형성됩니다. 이 견고한 절연은 외부로의 열 손실을 최소화하고 안정적인 내부 온도를 유지하는 데 도움이 됩니다.

관상형 디자인이 중요한 이유

관상로의 원통형 기하학적 구조는 일관성과 제어의 필요성에 의해 주도되는 의도적인 엔지니어링 선택입니다. 이는 단순한 박스형 로와는 근본적으로 다릅니다.

온도 기울기 제거

튜브 주위에 가열 요소를 대칭으로 배열함으로써 설계는 샘플이 모든 방사 방향에서 균일하게 가열되도록 보장합니다. 이 기하학적 구조는 가열된 길이를 따라 온도 기울기를 크게 줄여 실험 또는 재료 처리 공정을 손상시킬 수 있는 뜨겁거나 차가운 지점을 방지합니다.

분위기 제어 가능

관상형 모양은 밀봉된 환경을 만드는 데 이상적입니다. 작업 튜브의 끝을 덮으면 작업자는 진공 상태에서 샘플을 가열하거나 특정 공정 가스를 도입할 수 있습니다. 이러한 제어된 분위기는 재료 합성, 정제 또는 열처리 중 산화 방지와 같은 응용 분야에 필수적입니다.

다양한 방향 지원

많은 관상로는 수평이지만 일부 응용 분야에서는 수직 방향이 유리합니다. 예를 들어, 수직 설계는 유동층을 만드는 데 사용됩니다. 여기서 튜브를 통해 위로 흐르는 가스는 효율적인 연소 또는 반응을 위해 고체 입자를 부유시킵니다.

설계 절충점 이해

매우 효과적이지만 관상로의 설계에는 일부 작업에는 이상적이지만 다른 작업에는 덜 적합하게 만드는 본질적인 절충점이 포함됩니다.

고온에서의 재료 제약

매우 높은 온도(1200°C 이상)를 달성하려면 재료에 극도의 요구 사항이 부과됩니다. 작업 튜브와 발열체는 값비싼 고성능 세라믹 또는 특수 금속 합금으로 만들어야 하므로 퍼니스의 비용과 작동 복잡성이 증가합니다.

제한된 샘플 볼륨

관상로의 주요 한계는 작업 튜브의 내경에 의해 제한되는 샘플 용량입니다. 이 설계는 부피보다는 정밀도에 최적화되어 있으므로 크거나 부피가 큰 품목을 가열하는 데 적합하지 않습니다.

느린 열 순환

뛰어난 온도 안정성을 제공하는 동일한 무거운 절연 및 세라믹 질량은 많은 열을 유지합니다. 결과적으로 관상로는 일반적으로 절연이 덜 된 시스템에 비해 가열 및 냉각 시간이 느리며, 이는 높은 처리량 응용 분야에서 단점이 될 수 있습니다.

목표에 맞는 올바른 선택

관상로 사용 결정은 공정의 특정 요구 사항을 기반으로 해야 합니다.

민감한 연구 또는 재료 처리를 위한 궁극적인 온도 균일성이 주요 초점이라면: 관상로는 목적에 맞게 제작된 원통형 가열 기하학적 구조로 인해 우수한 선택입니다.
크거나 불규칙한 모양의 물체를 열처리하는 것이 주요 초점이라면: 박스형 또는 머플 로는 더 큰 챔버를 제공하며 더 실용적이고 비용 효율적인 솔루션이 될 수 있습니다.
특정 대기 조건(진공 또는 가스)을 만드는 것이 주요 초점이라면: 관상로의 밀폐된 환경은 작업을 위한 표준이자 가장 신뢰할 수 있는 도구입니다.

관상로가 정밀도를 위한 특수 장비임을 이해하면 가장 까다로운 열 응용 분야에서 고유한 강점을 활용할 수 있습니다.

요약 표:

주요 측면	설명
핵심 기능	원통형 챔버에서 균일한 온도로 고정밀 가열
주요 구성 요소	작업 튜브, 발열체, 절연 챔버
주요 이점	온도 기울기 제거, 분위기 제어 가능, 다양한 방향 지원
이상적인 용도	민감한 연구, 재료 합성, 진공/가스 공정
제한 사항	제한된 샘플 볼륨, 느린 열 순환, 고온의 경우 더 높은 비용
