관상로에서 "균일 길이"는 무엇을 의미합니까? 신뢰할 수 있는 결과를 위한 정밀한 온도 제어 보장

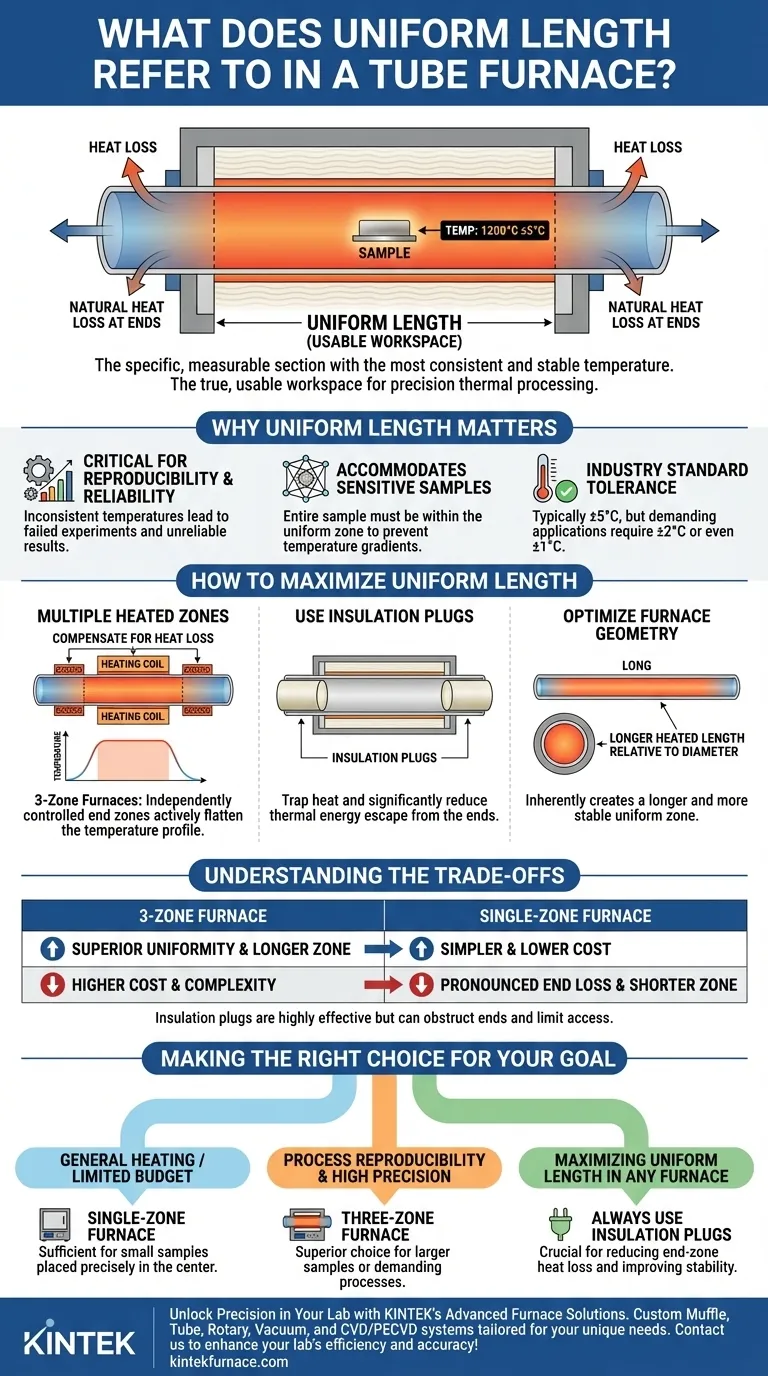

관상로에서 "균일 길이"는 가열 챔버 내에서 온도가 가장 일관되고 안정적인 특정하고 측정 가능한 구간을 의미합니다. 종종 ±5°C와 같은 허용 오차로 지정되는 이 구역은 정밀한 온도 제어를 요구하는 모든 공정에 대한 실제적이고 사용 가능한 작업 공간을 나타냅니다.

균일 길이는 로의 효과적인 작업 영역입니다. 더 길고 안정적인 균일 구역은 단순한 기능이 아니라, 열처리 결과의 신뢰성과 재현성을 결정하는 주요 요소입니다.

균일 길이가 중요한 사양인 이유

자연적인 열 손실 문제

관상로는 근본적으로 속이 빈 원통이며, 열은 개방된 끝부분에서 자연적으로 빠져나갑니다. 이 불가피한 열 손실은 튜브 길이를 따라 온도 구배를 생성합니다.

로의 중앙은 설정 온도에 도달하겠지만, 끝으로 갈수록 온도는 필연적으로 떨어집니다.

"사용 가능한" 구역 정의

균일 길이는 이러한 온도 저하가 최소화되고 허용 오차 범위 내에 있는 영역입니다. 민감한 공정의 경우, 샘플은 이 구역 내에 완전히 배치되어야 합니다.

이 영역 밖에 샘플을 배치하면 샘플의 다른 부분이 다른 온도를 경험하게 되어 일관되지 않은 결과, 실패한 실험, 신뢰할 수 없는 재료 생산으로 이어집니다.

균일성에 대한 산업 표준

표준 관상로에 대한 일반적인 사양은 정의된 중앙 길이에 걸쳐 ±5°C의 균일성입니다.

그러나 결정 성장 또는 반도체 연구와 같이 더 엄격한 응용 분야에서는 ±2°C 또는 심지어 ±1°C와 같은 훨씬 더 엄격한 허용 오차가 필요할 수 있습니다.

균일 길이를 최대화하는 방법

길고 안정적인 균일 구역을 달성하려면 로 끝 부분의 자연적인 열 손실에 적극적으로 대응하는 특정 설계 기능이 필요합니다.

다중 가열 구역의 영향

단일 구역 로는 하나의 가열 요소 세트와 하나의 컨트롤러를 가지고 있습니다. 이 로는 항상 끝 부분에서 현저한 온도 저하를 보일 것입니다.

반대로 3구역 로는 주 중앙 구역과 두 개의 더 작고 독립적으로 제어되는 끝 구역을 가지고 있습니다. 끝 구역을 약간 더 높은 온도로 설정함으로써 열 손실을 직접적으로 보상할 수 있습니다. 이는 온도 프로파일을 적극적으로 평탄화하고 균일 길이를 상당히 확장합니다.

단열 플러그의 역할

단열 플러그는 가열 구역 바로 밖에 있는 공정 튜브 내부에 배치되는 고온 저항 세라믹 섬유 실린더입니다.

이들은 열을 가두는 물리적 장벽 역할을 하여 끝에서 빠져나가는 열 에너지의 양을 극적으로 줄입니다. 단열 플러그를 사용하는 것은 모든 관상로에서 온도 균일성을 향상시키는 가장 효과적인 방법 중 하나입니다.

로 형상

로의 물리적 설계도 역할을 합니다. 일반적으로 튜브 직경에 비해 가열 길이가 더 긴 로는 본질적으로 더 길고 안정적인 균일 구역을 가질 것입니다.

트레이드오프 이해

균일 길이를 최적화하는 것은 고려해야 할 명확한 엔지니어링 및 예산 트레이드오프를 수반합니다.

비용 대비 성능

3구역 로는 훨씬 우수한 온도 균일성과 더 긴 유효 작업 구역을 제공합니다. 그러나 다수의 컨트롤러와 더 복잡한 배선으로 인해 유사한 단일 구역 모델보다 훨씬 더 비쌉니다.

단순성 대비 제어

강력하지만 3구역 로는 더 많은 사용자 입력을 필요로 합니다. 원하는 평탄한 프로파일을 생성하기 위해 세 개의 컨트롤러를 모두 올바르게 프로그래밍해야 하므로 작동 복잡성이 추가됩니다. 단일 구역 로는 작동하기 더 간단하지만 끝 손실을 수정할 수 있는 기능은 없습니다.

단열 대비 접근성

단열 플러그는 매우 효과적이지만 공정 튜브의 끝을 막을 수 있습니다. 이로 인해 샘플을 로드 및 언로드하거나 전체 튜브에 걸쳐 제어된 가스 분위기를 설정하기가 더 어려워질 수 있습니다.

목표에 맞는 올바른 선택

애플리케이션의 요구 사항에 따라 로 구성이 결정되어야 합니다.

주요 초점이 일반적인 가열이거나 예산이 제한적인 경우: 샘플이 작고 가열 구역의 중앙에 정확하게 배치될 수 있다면 단일 구역 로로도 충분한 경우가 많습니다.
주요 초점이 공정 재현성과 높은 정밀도인 경우: 3구역 로는 더 큰 샘플 또는 더 까다로운 공정을 위해 온도 프로파일을 확장하고 평탄화할 수 있는 직접적인 제어 기능을 제공하므로 우수한 선택입니다.
모든 로에서 균일 길이를 최대화하는 것이 주요 초점인 경우: 항상 단열 플러그를 사용하여 끝 구역의 열 손실을 크게 줄이고 작업 영역의 안정성을 향상시키십시오.

궁극적으로 균일 길이를 이해하면 올바른 도구를 선택하고 올바르게 구성하여 결과가 정확하고 반복 가능하도록 보장할 수 있습니다.

요약 표:

특징	설명
균일 길이	온도가 일정한 로 내의 구역(예: ±5°C 허용 오차)
주요 요인	다중 가열 구역, 단열 플러그, 로 형상
응용 분야	결정 성장, 반도체 연구, 일반 가열
트레이드오프	비용 대비 성능, 단순성 대비 제어, 단열 대비 접근성
