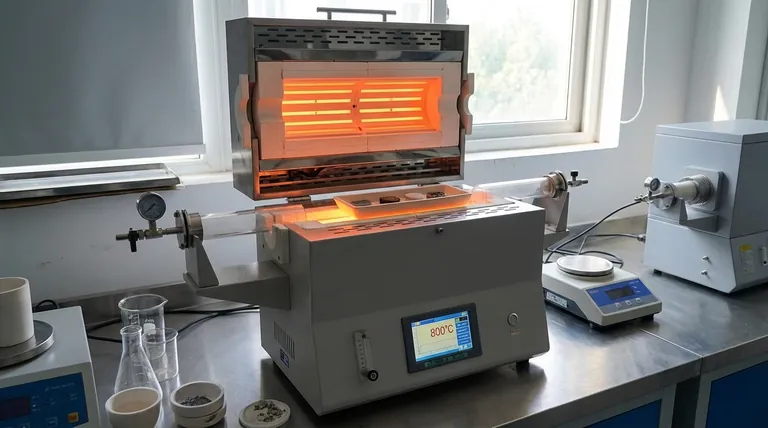

분할관로(Split Tube Furnace)에서 '단일 영역(Single Zone)'은 무엇을 의미하나요? 실험실을 위한 균일한 가열 잠금 해제

분할관로의 맥락에서, '단일 영역(Single Zone)'이라는 용어는 로의 전체 가열된 길이가 하나의 응집된 열 단위로 작동함을 의미합니다. 이는 단일 컨트롤러와 단일 세트의 발열체가 함께 작동하여 중앙 가열 영역 전체에 특정하고 균일한 온도를 생성하고 유지한다는 것을 의미합니다.

핵심 개념은 제어와 균일성입니다. 단일 영역 로는 한 가지 작업, 즉 샘플을 가공 챔버 내내 안정적이고 일관된 온도로 유지하기 위해 설계되었습니다. 그 강점은 균일한 가열 응용 분야에서 단순성과 신뢰성에 있습니다.

단일 영역 로의 원리

"영역(Zone)"이란 무엇인가요?

영역은 독립적으로 제어되는 로 가열 챔버의 특정 구역을 말합니다. 자체적인 열전쌍(온도 측정용)과 발열체에 대한 자체적인 전력 조절 기능을 갖추고 있습니다.

단일 영역 로에는 이러한 시스템이 하나만 있습니다. 컨트롤러는 한 지점(일반적으로 중앙)에서 온도를 읽고 모든 발열체에 동시에 전원을 조절하여 설정점을 유지합니다.

목표: 온도 균일성

단일 영역 설계의 주요 공학적 목표는 튜브 중앙의 지정된 길이 전체에 걸쳐 가능한 한 균일한 온도를 달성하는 것입니다. 이 중앙 영역을 균일 가열 길이(uniform heated length)라고 합니다.

제조업체는 특정 와인딩 기술과 고품질 단열재를 사용하여 로의 끝 부분으로 갈수록 온도가 떨어지는 현상을 최소화하여 샘플이 일관된 열 환경을 경험하도록 보장합니다.

실제 작동 방식

재료 샘플을 어닐링한다고 상상해 보십시오. 샘플을 로 튜브 중앙에 놓고 컨트롤러를 800°C로 프로그래밍하고 공정을 시작합니다.

컨트롤러가 발열체를 가동합니다. 단일 열전쌍은 지속적으로 온도 데이터를 컨트롤러에 보고하고, 컨트롤러는 800°C 목표치를 초과하거나 미달하는 것을 방지하기 위해 전원을 변조하여 샘플이 고르게 가열되도록 보장합니다.

단일 영역 대 다중 영역: 차이점 이해하기

단일 영역 로의 대안은 다중 영역 로(multi-zone furnace)이며, 이는 일반적으로 두 개, 세 개 또는 심지어 다섯 개의 독립적인 영역을 가집니다. 이 차이점을 이해하면 단일 영역 설계의 목적이 명확해집니다.

균일성을 위한 단일 영역

앞서 확인했듯이, 단일 영역 로는 하나의 안정적이고 균일한 온도를 생성하는 데 탁월합니다. 이는 대부분의 열처리 응용 분야에 대한 표준 선택입니다.

구배를 위한 다중 영역

다중 영역 로는 온도 구배(temperature gradient)를 생성하도록 설계된 특수 도구로, 로 튜브의 다른 부분이 의도적으로 다른 온도로 유지됩니다. 각 영역은 자체 컨트롤러와 열전쌍을 갖습니다.

이는 반응물이 튜브를 통과할 때 다른 온도로 가열되어야 하는 화학 기상 증착(CVD) 또는 특정 유형의 결정 성장을 포함한 고급 공정에 중요합니다.

상충 관계 이해하기

단일 영역 로와 다중 영역 로 중에서 선택하는 것은 비용, 복잡성 및 기능 측면에서 뚜렷한 상충 관계를 수반합니다.

단순성과 비용

단일 영역 로는 구조와 작동이 더 간단합니다. 부품 수가 적고(컨트롤러 1개, 배선 회로 적음) 훨씬 더 비용 효율적이며 일반적으로 프로그래밍 및 유지 관리가 더 쉽습니다.

작동 유연성

단일 영역 로는 유연성이 떨어집니다. 온도 구배를 생성할 수 없습니다. 실험 요구 사항이 변경되어 구배가 필요해지면 단일 영역 로는 해당 작업을 위해 조정될 수 없습니다.

공정 적합성

단일 영역 설계는 정적이고 균일한 가열 공정에 이상적입니다. 여기에는 어닐링, 소성, 소결 및 열 노화의 대부분의 응용 분야가 포함됩니다. 이러한 작업을 위한 견고하고 신뢰할 수 있는 핵심 장비입니다.

다중 영역 로는 튜브 길이를 따라 정밀하게 제어되는 온도 프로파일에 의존하는 동적 공정에 필요합니다.

목표에 맞는 올바른 선택하기

결정은 수행해야 할 열처리 공정에 전적으로 달려 있습니다.

주요 초점이 균일한 가열인 경우: 어닐링, 정제 또는 재료 소결과 같은 응용 분야에 단일 영역 로가 올바르고 가장 효율적이며 가장 비용 효율적인 선택입니다.
주요 초점이 온도 구배 생성인 경우: 화학 기상 증착(CVD) 또는 방향성 응고와 같은 공정의 경우 다중 영역 로를 사용해야 합니다.

궁극적으로 단일 영역 로는 안정적이고 균일한 열 환경을 생성하기 위한 기반 도구입니다.

요약표:

특징	설명
제어 유형	전체 가열 길이에 대한 단일 컨트롤러 및 열전쌍
온도 프로파일	중앙 가열 영역 전체에 걸쳐 균일한 온도
주요 응용 분야	어닐링, 소성, 소결, 열 노화
장점	단순성, 비용 효율성, 신뢰성
제한 사항	온도 구배 생성 불가
