화학 기상 증착에서, PECVD(플라즈마 강화 화학 기상 증착)는 훨씬 낮은 온도인 일반적으로 200-400°C에서 작동합니다. 이에 반해 LPCVD(저압 화학 기상 증착)는 공정이 425-900°C 범위에서 실행되므로 훨씬 더 높은 열 부하가 필요합니다. 이러한 근본적인 온도 차이는 각 공정이 증착 반응을 구동하는 데 필요한 에너지를 공급하는 방식의 직접적인 결과입니다.
LPCVD와 PECVD 사이의 선택은 단순히 온도에 관한 것이 아니라 온도를 결정하는 에너지원에 관한 것입니다. LPCVD가 열 에너지에 의존하는 것은 높은 열을 요구하지만 우수한 박막을 생성하는 반면, PECVD가 플라즈마 에너지를 사용하는 것은 온도에 민감한 기판에 필수적인 저온 공정을 가능하게 합니다.
온도가 결정적인 요소인 이유
작동 온도는 이 두 가지 강력한 증착 기술 간의 가장 중요한 차이점입니다. 이는 박막 품질부터 기판으로 사용할 수 있는 재료에 이르기까지 모든 것에 직접적인 영향을 미칩니다. 광범위한 온도 차이가 발생하는 이유는 각 공정의 핵심 메커니즘에 있습니다.
LPCVD: 열 구동 접근 방식
LPCVD는 화학 반응을 시작하고 유지하기 위해 전적으로 열 에너지에 의존합니다. 진공 챔버에 도입된 전구체 가스는 기판 표면에서 분해되고 반응하도록 충분히 높은 온도로 가열되어야 합니다.
이러한 고온 환경(425-900°C)은 표면 반응을 위한 활성화 에너지를 제공하는 데 필요합니다. 그 결과는 일반적으로 열이 원자가 표면에서 이동하여 낮은 에너지 격자 지점을 찾도록 허용하기 때문에 매우 고순도, 고밀도 및 높은 등각성(conformal) 박막이 생성됩니다.
PECVD: 플라즈마 보조 대안
PECVD는 또 다른 형태의 에너지인 플라즈마를 도입하여 고온의 필요성을 우회합니다. 전자기장(일반적으로 고주파)을 사용하여 전구체 가스를 이온화하여 반응성이 높은 플라즈마를 생성합니다.
이 플라즈마에는 원래 가스 분자보다 훨씬 더 반응성이 높은 이온, 라디칼 및 기타 활성화된 종이 포함되어 있습니다. 이러한 종은 이미 에너지를 공급받았기 때문에 증착 반응이 훨씬 낮은 온도(200-400°C)에서 진행될 수 있습니다. 에너지는 단순히 열이 아니라 플라즈마에 의해 공급됩니다.
기판 호환성에 미치는 영향
PECVD의 낮은 작동 온도는 가장 큰 장점입니다. 이는 높은 열 부하를 견딜 수 없는 기판에 박막을 증착할 수 있게 해줍니다.
여기에는 이전에 제작된 금속층(예: 녹는점이 약 660°C인 알루미늄), 폴리머 또는 기타 온도에 민감한 장치를 포함하는 기판이 포함됩니다. LPCVD는 높은 열로 인해 베어 실리콘 또는 석영 웨이퍼와 같이 열적으로 견고한 기판으로 주로 제한됩니다.
상충 관계 이해하기
증착 방법을 선택하는 것은 상충되는 우선순위의 균형을 맞추는 문제입니다. PECVD의 낮은 온도는 LPCVD로 생산되는 고품질 박막에 비해 특정 절충안을 수반합니다.
박막 품질: 순도 및 등각성
LPCVD는 박막 품질의 표준입니다. 고온 공정은 우수한 화학량론(stoichiometry)(요소의 올바른 비율), 낮은 불순물 수준 및 우수한 등각성(conformality)(복잡하고 종횡비가 높은 트렌치와 계단을 균일하게 코팅하는 능력)을 가진 박막을 생성합니다. 반면에 PECVD 박막에는 종종 전구체(예: 실란(SiH₄))가 완전히 분해되지 않아 수소가 포함됩니다. 이는 박막의 전기적 및 광학적 특성에 영향을 미칠 수 있습니다. PECVD의 등각성은 일반적으로 LPCVD보다 떨어집니다.
증착 속도 및 처리량
PECVD 공정은 종종 LPCVD보다 더 높은 증착 속도를 달성할 수 있습니다. 이는 플라즈마가 기판 표면 근처에 높은 농도의 반응성 종을 생성하기 때문입니다.
그러나 LPCVD 시스템은 일반적으로 수백 개의 웨이퍼를 동시에 처리할 수 있는 대형 배치 퍼니스입니다. 이러한 대용량 배치 처리는 개별 웨이퍼 증착 속도가 느리더라도 전체 처리량(throughput)에서 LPCVD에 상당한 이점을 제공하는 경우가 많습니다.
장비 및 공정 복잡성
LPCVD 반응 메커니즘은 더 간단하지만(열 구동), 장비는 견고한 고온 퍼니스 및 취급 설비를 필요로 합니다.
PECVD 시스템은 그러한 극심한 가열을 필요로 하지 않지만, 매칭 네트워크 및 전원 공급 장치를 포함하여 복잡한 RF 플라즈마 생성 시스템을 포함하며, 이는 공정 제어에 또 다른 차원의 복잡성을 추가합니다.
응용 분야에 맞는 올바른 선택
PECVD 또는 LPCVD를 사용할지 결정하는 것은 특정 프로젝트의 제약 조건 및 목표에 따라 근본적으로 전략적인 엔지니어링 선택입니다.
- 기판 호환성 및 낮은 열 부하가 주요 관심사인 경우: PECVD는 웨이퍼에 이미 있는 온도에 민감한 재료를 보호하므로 분명하고 종종 유일한 선택입니다.
- 최고의 박막 품질, 순도 및 등각성이 주요 관심사인 경우: 요구되는 고온 공정을 기판이 견딜 수 있다면 LPCVD가 더 우수한 방법입니다.
- 견고한 기판에서 대용량 제조가 주요 관심사인 경우: 배치 퍼니스 구성의 LPCVD는 고품질 유전체 또는 폴리실리콘 박막을 생산하기 위한 가장 비용 효율적인 솔루션을 제공하는 경우가 많습니다.
궁극적으로 PECVD와 LPCVD 사이의 선택은 기판의 한계와 최종 박막의 성능 요구 사항에 의해 결정되는 전략적 결정입니다.
요약표:
| 공정 | 온도 범위 | 주요 에너지원 | 최적의 용도 |
|---|---|---|---|
| PECVD | 200-400°C | 플라즈마 | 온도에 민감한 기판, 더 빠른 증착 |
| LPCVD | 425-900°C | 열 | 고순도 박막, 등각 코팅, 배치 처리 |
실험실에 적합한 CVD 공정을 선택하는 데 어려움을 겪고 계십니까? KINTEK은 CVD/PECVD 시스템을 포함한 첨단 고온 퍼니스 솔루션을 전문으로 합니다. 뛰어난 R&D 및 사내 제조 역량을 활용하여 온도에 민감한 재료를 다루든 우수한 박막 품질을 요구하든, 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 깊은 맞춤화를 제공합니다. 지금 문의하여 당사의 머플, 튜브, 회전식, 진공 및 대기 퍼니스, 그리고 CVD/PECVD 시스템이 연구 및 생산 효율성을 어떻게 향상시킬 수 있는지 논의해 보세요!

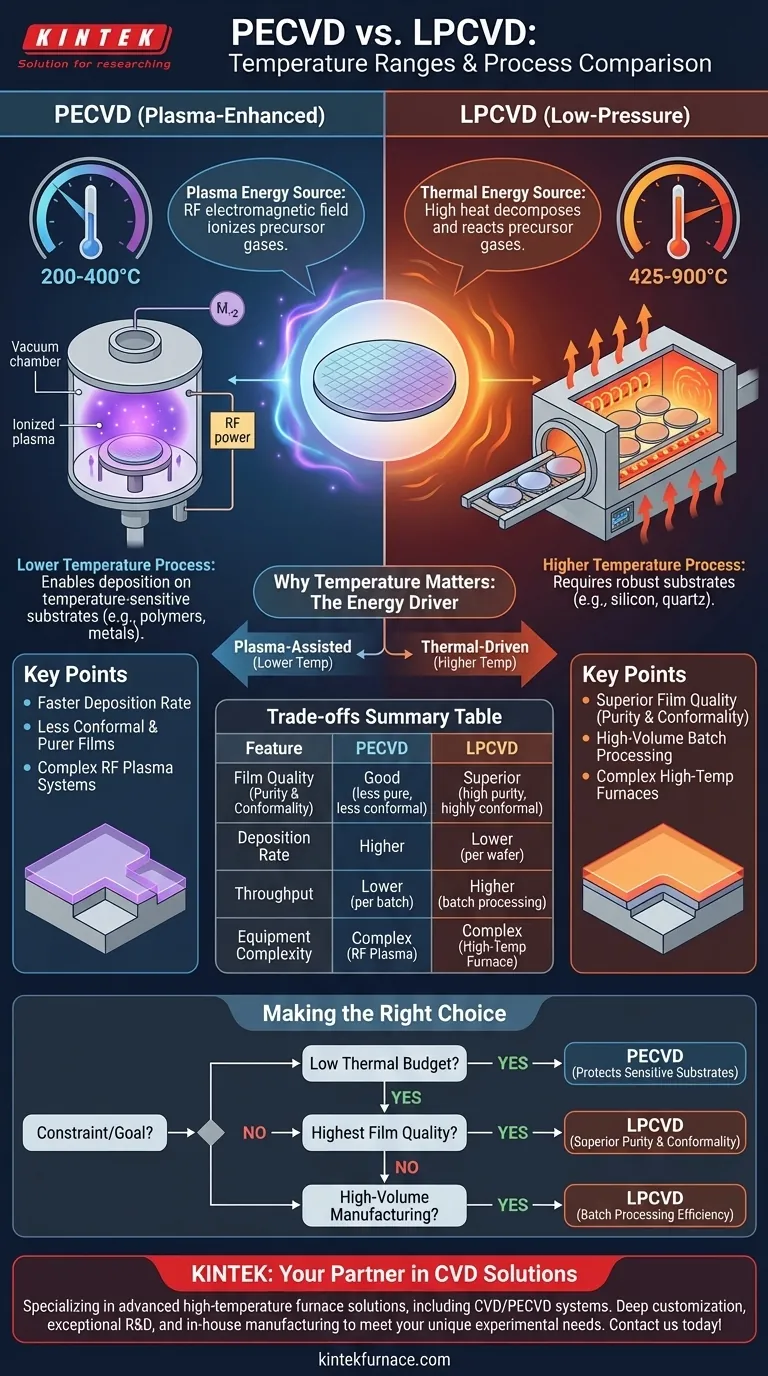

시각적 가이드
