PID 프로그래머블 컨트롤러는 자동 튜닝 알고리즘을 사용하여 철-크롬-알루미늄 합금 와이어와 같은 발열체의 전력 출력을 조절함으로써 정밀한 열 관리를 제공합니다. 이 컨트롤러는 산업용 연소 환경을 시뮬레이션하고 정확한 열 분해 연구를 보장하는 데 중요한 특정 가열 속도, 유지 시간 및 냉각 곡선을 정의하는 복잡한 다중 세그먼트 온도 프로파일을 가능하게 합니다.
핵심 요점 튜브 퍼니스에서 PID 컨트롤러의 진정한 가치는 단순한 온/오프 가열에서 동적 피드백 기반 제어로 전환하는 것입니다. 지속적으로 전력 출력을 조정하여 변동을 제거함으로써 재현 가능한 열분해 및 재료 분석에 필요한 정확한 열역학적 조건을 보장합니다.
동적 제어를 통한 정밀도 달성
자동 튜닝 및 피드백의 역할
이 기술의 기반은 자동 튜닝 기능입니다. 이 기능은 발열체의 전력 출력을 조절하는 데 필요한 최적의 제어 매개변수를 자동으로 계산합니다.
히터 내부에 위치한 K 타입 열전대의 실시간 피드백을 모니터링하여 컨트롤러는 시스템을 조정하여 샘플의 특정 열 질량과 일치시킵니다.
전력 출력 안정화
전력을 완전히 켜거나 끄는 기본적인 온도 조절기와 달리 PID 알고리즘은 솔리드 스테이트 릴레이를 사용하여 전력을 동적으로 조절합니다.
이러한 빠른 조정은 간단한 시스템에서 흔히 발생하는 온도 과잉 및 변동을 제거합니다. 섭씨 23도에서 700도까지 넓은 범위에 걸쳐 안정적인 설정점을 보장하여 열 환경의 무결성을 유지합니다.
복잡한 프로토콜을 위한 고급 프로그래밍
다중 세그먼트 온도 프로파일
고급 연구에서는 단일 온도를 유지하는 것만으로는 부족한 경우가 많습니다. 이러한 모듈의 PID 컨트롤러는 다중 세그먼트 프로그램을 지원합니다.
특정 가열 속도(램프), 정밀한 유지 시간(담금) 및 제어된 냉각 곡선을 프로그래밍할 수 있습니다. 이 기능을 통해 최고 온도에 도달하는 것뿐만 아니라 정확한 열 이력을 재현할 수 있습니다.
산업 환경 시뮬레이션
이 프로그래밍 기능은 산업용 연소 환경 시뮬레이션에 필수적입니다.
온도 변화의 정확한 속도를 제어함으로써 연구원들은 실제 조건에서 재료의 열 분해 특성을 연구할 수 있습니다. 이는 특정 연소 모드에서 재료의 열분해를 포함하는 실험에 특히 중요합니다.
절충점 이해
센서 제한 및 열 지연
PID 알고리즘은 매우 정확하지만 입력 데이터의 품질에 따라 달라집니다. 시스템은 K 타입 열전대에 의존합니다. 이 센서의 위치가 잘못되었거나 성능이 저하된 경우 알고리즘의 품질에 관계없이 컨트롤러의 정밀도가 저하됩니다.
구성 복잡성
다중 세그먼트 프로그래밍의 유연성은 복잡성을 야기합니다. 효과적인 열 프로파일을 설계하려면 재료의 특성에 대한 깊은 이해가 필요합니다. 철-크롬-알루미늄 합금 와이어의 물리적 성능을 초과하는 램프 속도를 잘못 설정하면 시스템 마모 또는 부정확한 테스트 데이터가 발생할 수 있습니다.
실험에 적합한 선택
PID 제어 튜브 퍼니스의 유용성을 극대화하려면 컨트롤러의 기능을 특정 연구 목표에 맞추십시오.
- 산업 공정 시뮬레이션이 주요 초점인 경우: 대규모 연소에서 발견되는 정확한 가열 속도 및 냉각 곡선을 재현하기 위해 다중 세그먼트 프로그래밍 기능에 우선 순위를 두십시오.
- 재료 분해 분석이 주요 초점인 경우: 정확한 열분해 데이터를 얻는 데 필요한 안정적이고 변동 없는 온도를 보장하기 위해 자동 튜닝 및 솔리드 스테이트 릴레이 통합에 의존하십시오.
이러한 프로그래밍 가능한 기능을 활용함으로써 표준 발열체를 엄격한 열역학적 검증이 가능한 고정밀 장비로 변환할 수 있습니다.
요약 표:
| 기능 | 기술적 이점 | 연구 혜택 |
|---|---|---|
| 자동 튜닝 | 최적의 제어 매개변수를 자동으로 계산 | 온도 과잉 및 수동 보정 제거 |
| 다중 세그먼트 프로그래밍 | 특정 램프 속도, 유지 시간 및 냉각 곡선 정의 | 복잡한 산업 연소 환경 시뮬레이션 가능 |
| 솔리드 스테이트 릴레이 | 전력 출력의 빠르고 동적인 조절 | 섭씨 23도에서 700도까지 넓은 범위에서 높은 안정성 보장 |
| 피드백 루프 | K 타입 열전대를 통한 실시간 모니터링 | 재현 가능한 열분해 및 분해 데이터 보장 |
KINTEK으로 열 정밀도를 향상시키세요
복잡한 열 프로파일에 맞춰진 고급 PID 제어 시스템으로 연구 정확도를 극대화하세요. 전문가 R&D 및 제조를 기반으로 하는 KINTEK은 고성능 머플, 튜브, 로터리, 진공 및 CVD 시스템을 제공하며, 모두 고유한 실험실 요구 사항을 충족하도록 완벽하게 맞춤 설정할 수 있습니다. 산업 환경을 시뮬레이션하든 정밀한 재료 분석을 수행하든 당사의 고온 퍼니스는 귀하가 요구하는 안정성과 제어를 제공합니다.
실험실 효율성을 최적화할 준비가 되셨습니까? 지금 KINTEK에 문의하여 맞춤형 퍼니스 솔루션을 상담하십시오!

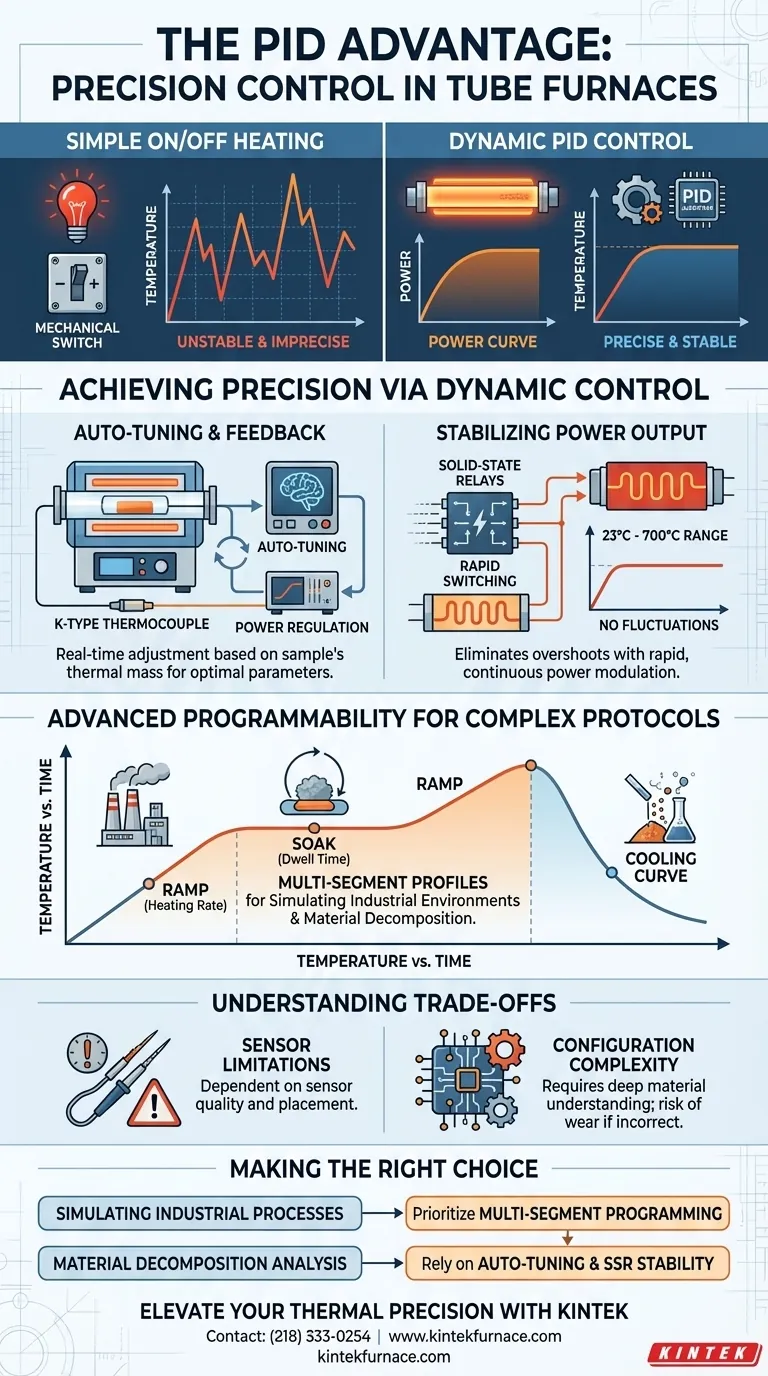

시각적 가이드
참고문헌
- Beata Brzychczyk, L. J. Sikora. Modernization of a Tube Furnace as Part of Zero-Waste Practice. DOI: 10.3390/su17198940
