Pecvd로 생산된 필름의 품질 특성은 무엇인가요?| 고성능 박막 설명

플라즈마 강화 화학 기상 증착(PECVD)은 우수한 균일성, 접착력 및 조정 가능한 특성을 가진 고품질 필름을 생산하는 다목적 박막 증착 기술입니다.이 필름은 뛰어난 광학, 열, 전기 및 기계적 특성을 나타내므로 반도체, 광학 및 보호 코팅의 다양한 응용 분야에 적합합니다.공정 파라미터를 조정하여 필름 구성과 미세 구조를 정밀하게 제어할 수 있는 PECVD는 컨포멀 커버리지와 재료 다양성 측면에서 PVD와 같은 다른 증착 방법에 비해 이점을 제공합니다.

핵심 포인트 설명:

균일한 두께 및 컨포멀 커버리지
- PECVD 필름은 복잡한 3D 형상에서도 기판 전체에 걸쳐 탁월한 두께 균일성을 보여줍니다.
- 플라즈마 활성화 화학 기상 증착 은 반도체 인터커넥트 및 MEMS 장치에 필수적인 컨포멀 스텝 커버리지로 보이드 없는 증착을 보장합니다.
재료 다양성
- 다양한 재료를 증착할 수 있습니다:
  - 유전체(SiO₂, Si₃N₄, SiOxNy)
  - 반도체(a-Si:H, SiC)
  - 탄소 기반 필름(다이아몬드형 탄소)
- TEOS SiO₂ 및 SiNx 필름은 특히 고순도 및 낮은 결함 밀도로 유명합니다.
조정 가능한 광학 및 전기적 특성
- 굴절률과 투명도는 RF 주파수(예: 13.56MHz 대 마이크로파) 및 가스 유량 비율을 통해 조정할 수 있습니다.
- 실리콘이 풍부하거나 질소가 풍부한 SiNx 필름은 다양한 유전율(k=4-9)을 제공하여 광전자 공학에 유용합니다.
향상된 기계적 내구성
- 필름 전시:
  - 높은 경도(예: 내마모성을 위한 SiC 코팅)
  - 잔류 응력 제어로 인한 균열 저항성
  - 유기-PECVD 하이브리드의 폴리머와 같은 유연성
공정에 따른 특성 제어
조정 가능한 주요 파라미터는 다음과 같습니다:
- 플라즈마 조건:전력 밀도와 주파수는 이온 폭격에 영향을 미쳐 필름 밀도를 변경합니다.
- 기하학:전극 간격(일반적으로 50-300mm)은 플라즈마 균일성에 영향을 미칩니다.
- 가스 화학:스트레스 및 에칭 저항성에 영향을 미치는 SiNx 화학량론에 대한 SiH₄/NH₃ 비율.
고유한 내화학성
- PECVD SiO₂는 HF 식각 저항성에서 열 산화물보다 뛰어난 성능을 발휘하여 MEMS 이형 공정에 유용합니다.
- SiC 필름은 습기 및 부식성 매체에 대한 탁월한 차단 특성을 제공합니다.
기판 호환성
- 저온 증착(400°C 미만)으로 폴리머, 유리 및 열에 민감한 금속에 사용할 수 있습니다.
- 플라즈마 전처리는 표면 활성화를 통해 강력한 접착력을 보장합니다.

이러한 맞춤형 특성을 통해 유연한 전자 제품부터 생체 의학 코팅에 이르기까지 특정 산업 요구 사항을 충족하는 PECVD 필름이 어떻게 가능한지 생각해 보셨나요?이 기술의 적응성은 현대 박막 엔지니어링의 초석이 되고 있습니다.

요약 표:

특징	주요 이점
균일한 두께	복잡한 3D 형상에 대한 컨포멀 커버리지, 보이드 없는 증착.
재료 다용도성	유전체, 반도체, 탄소 기반 필름을 고순도로 증착합니다.
조정 가능한 특성	굴절률, 유전율, 기계적 유연성을 조절할 수 있습니다.
기계적 내구성	하이브리드 필름의 높은 경도, 균열 저항성, 폴리머와 같은 유연성.
내화학성	우수한 HF 에칭 저항성(SiO₂) 및 수분 차단 특성(SiC)을 제공합니다.
기판 호환성	폴리머, 유리 및 민감한 금속을 위한 저온 증착(<400°C).

킨텍의 첨단 PECVD 솔루션으로 박막 증착 공정을 업그레이드하세요!

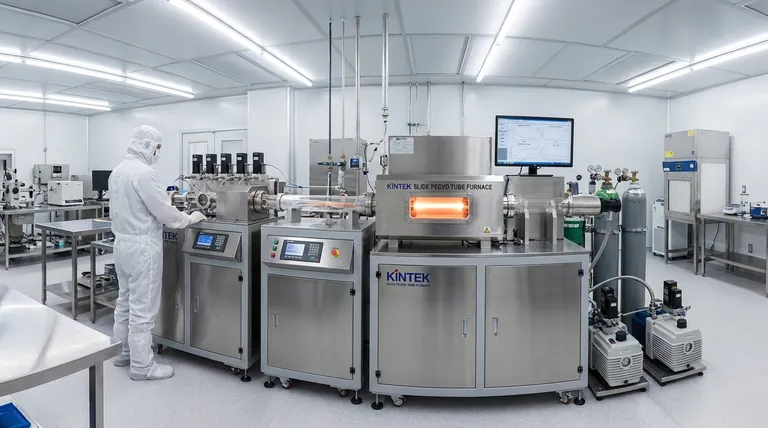

킨텍은 탁월한 R&D 및 자체 제조 역량을 활용하여 고객의 고유한 요구사항에 맞춘 정밀 엔지니어링 PECVD 시스템을 제공합니다.반도체, 내구성 있는 광학 필름 또는 유연한 전자제품을 위한 균일한 코팅이 필요한 경우, 당사의 경사 회전식 PECVD 용광로 및 MPCVD 다이아몬드 리액터 탁월한 성능을 제공합니다.
