수평 튜브로의 구역별 가열 옵션은 무엇입니까? 열 제어를 최적화하십시오

수평 튜브로의 경우, 구역별 가열을 위한 주요 옵션은 열 균일성을 위해 설계된 단일 구역 구성과 정밀한 온도 프로필 제어를 제공하는 다중 구역 구성입니다. 단일 구역로는 단일 연속 가열 요소를 사용하며, 종종 물로 냉각되는 끝단과 결합하여 일관된 고온 영역을 생성합니다. 다중 구역로는 가열된 길이를 여러 개의 독립적으로 제어되는 섹션으로 나누어 특정 온도 기울기를 생성하거나 끝단의 열 손실을 보상하여 균일한 고온 영역을 확장합니다.

단일 구역 가열과 다중 구역 가열 사이의 선택은 어느 것이 더 우수한지가 아니라 어떤 구성이 실험 목표에 가장 적합한지에 관한 것입니다. 귀하의 결정은 공정에서 단일하고 안정적인 온도가 필요한지 또는 샘플 튜브 길이를 따라 신중하게 설계된 온도 프로필이 필요한지에 달려 있습니다.

목표: 균일성 대 온도 기울기

단일 구역로와 다중 구역로의 근본적인 차이점은 설계된 열 환경에 있습니다. 귀하의 응용 분야 요구 사항에 따라 필요한 접근 방식이 결정됩니다.

단일 구역 접근 방식: 균일성 극대화

단일 구역로는 전체 샘플에 걸쳐 안정적이고 균일한 온도가 필요한 응용 분야의 표준입니다. 이 설계는 하나의 가열 요소와 하나의 컨트롤러를 사용합니다.

이는 어닐링, 소성 또는 템퍼링과 같이 일관성이 중요한 공정에 이상적입니다. 진정한 균일한 고온 영역의 길이는 일반적으로 총 가열 길이의 약 절반입니다.

다중 구역 접근 방식: 프로필 설계

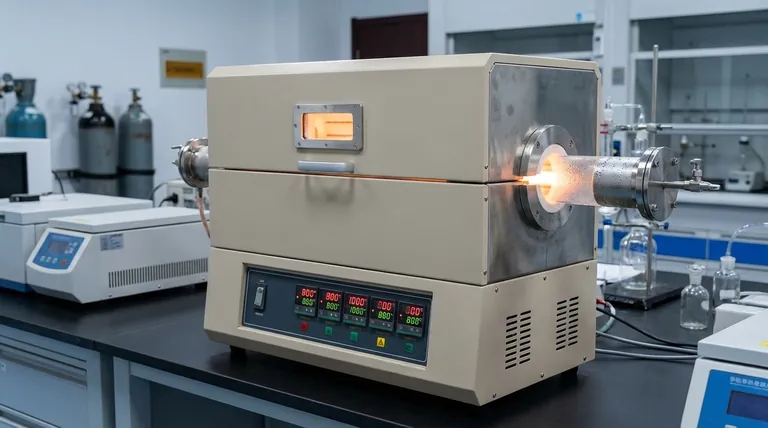

다중 구역로는 가열된 길이를 뚜렷한 섹션으로 나누며, 가장 일반적으로 세 개의 구역(중앙 구역 및 두 개의 끝단 구역)으로 나눕니다. 각 구역에는 자체 가열 요소와 열전쌍이 있어 독립적인 온도 제어가 가능합니다.

이를 통해 화학 기상 증착(CVD) 및 특정 유형의 결정 성장과 같은 공정에 필수적인 온도 기울기를 생성할 수 있습니다.

다중 구역을 사용한 균일성 연장

역설적이게도 다중 구역로는 단일 구역 모델보다 더 길고 균일한 고온 영역을 만드는 데에도 사용될 수 있습니다.

끝단 구역을 중앙 구역보다 약간 더 높은 온도로 설정하면, 로 끝단에서 발생하는 자연적인 열 손실을 능동적으로 보상할 수 있습니다. 이는 온도 프로필을 평탄화하고 사용 가능한 균일 영역을 확장합니다.

구역을 정의하는 주요 구성 요소

모든 구역 구성의 효과는 열 생성 및 포함을 제어하는 여러 주요 구성 요소의 상호 작용에 따라 달라집니다.

가열 요소

가열 요소 재질은 로의 최대 작동 온도를 결정합니다. 가장 일반적인 재료는 칸탈(최대 1200°C), 탄화규소(SiC, 최대 1500°C), 이붕화몰리브덴(MoSi2, 최대 1800°C)입니다.

수냉식 끝단 캡

이것들은 단순한 선택적 액세서리가 아니라 열 프로필을 정의하는 데 중요합니다. 공정 튜브 끝단을 능동적으로 냉각함으로써 급격한 온도 하강을 만듭니다.

이러한 작동은 고온 영역을 효과적으로 격리하여 열이 빠져나가는 것을 방지하고 구역 내 온도가 더 균일하고 예측 가능하도록 보장합니다.

제어 시스템

정밀한 제어 없이는 구역별 가열은 의미가 없습니다. 단일 구역로의 경우 간단한 전자 패널로 충분하지만, 다중 구역 시스템에는 더 발전된 소프트웨어가 필요합니다.

데이터 수집 및 제어 소프트웨어(DACS)를 사용하면 각 구역의 온도를 독립적으로 프로그래밍, 모니터링 및 기록할 수 있어 복잡한 열 프로필 생성이 가능하고 공정 반복성이 보장됩니다.

절충안 이해하기

구역별 가열 전략을 선택하는 것은 성능과 복잡성 및 비용의 균형을 맞추는 것을 포함합니다. 이러한 절충안을 이해하는 것은 정보에 입각한 투자를 하는 데 중요합니다.

비용 및 복잡성

다중 구역로는 본질적으로 더 복잡합니다. 여러 개의 가열 요소, 열전쌍 및 전력 컨트롤러가 필요하므로 동일한 크기의 단일 구역로에 비해 초기 비용이 상당히 높습니다.

작동 단순성

단일 구역로는 간단합니다. 하나의 온도를 설정합니다. 다중 구역로는 구역 간의 관계를 정의하기 위해 더 정교한 프로그래밍이 필요하며, 이는 운영 계획의 추가 계층을 추가합니다.

공정 유연성

다중 구역로의 주요 장점은 유연성입니다. 단일 구역로처럼 작동하도록 프로그래밍하거나, 기울기를 생성하거나, 최대 균일성을 위해 최적화될 수 있어 장기적으로 더 다재다능한 자산이 됩니다.

귀하의 공정에 적합한 선택하기

귀하의 결정은 특정 응용 분야의 열 요구 사항에 의해 완전히 주도되어야 합니다.

어닐링과 같은 표준 공정을 위한 일관되고 균일한 가열이 주요 관심사인 경우: 수냉식 끝단 캡이 있는 단일 구역로가 가장 직접적이고 비용 효율적인 솔루션입니다.
CVD 또는 결정 성장을 위한 온도 기울기 생성이 주요 관심사인 경우: 다중 구역로가 필수적이며 필요한 제어를 제공합니다.
가장 긴 영역에서 가능한 최고 수준의 균일성을 달성하는 것이 주요 관심사인 경우: 끝단 손실을 보상하도록 프로그래밍된 3중 구역로는 우수한 기술적 선택입니다.

궁극적으로 올바른 구역 구성을 선택하는 것은 귀하의 공정이 요구하는 열 조건을 명확히 이해하는 것에서 시작됩니다.

요약표:

구역별 가열 옵션	주요 특징	이상적인 응용 분야
단일 구역 구성	단일 가열 요소, 균일한 온도, 비용 효율적	어닐링, 소성, 템퍼링
다중 구역 구성	여러 개의 독립적으로 제어되는 구역, 온도 기울기 또는 연장된 균일성	CVD, 결정 성장, 고균일성 공정
