반도체 제조에서 Cvd 퍼니스의 주요 응용 분야는 무엇인가요? 고순도 박막 증착에 필수적

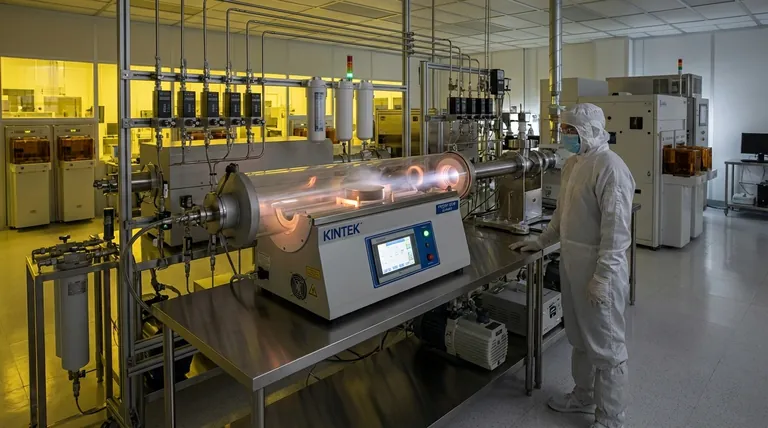

반도체 제조에서 CVD 퍼니스(노)의 주요 응용 분야는 실리콘 웨이퍼에 초박형 고순도 박막을 증착하는 것입니다. 이 박막은 집적 회로의 미세 부품을 구성하는 기본적인 재료입니다. 가장 일반적으로 증착되는 재료는 폴리실리콘(트랜지스터 게이트용), 이산화규소(절연용), 질화규소(보호 및 절연용)입니다.

CVD(화학 기상 증착) 퍼니스의 진정한 역할은 단순히 재료를 증착하는 것이 아니라, 원자 단위의 건설 도구 역할을 하는 것입니다. 이는 모든 현대 칩의 구성 요소를 형성하는 전도체, 절연체 및 반도체를 정밀하고 균일하게 적층하는 것을 가능하게 합니다.

핵심 기능: 회로를 층별로 구축하기

현대 마이크로프로세서는 수십억 개의 트랜지스터로 이루어진 3차원 도시입니다. CVD 퍼니스는 이 도시를 구축하는 주요 도구 중 하나로, 특정 재료를 특정 위치에 원자층 단위로 증착합니다.

"스위치": 다결정 실리콘 (Poly-Si)

폴리실리콘은 전도성이 있어 게이트 전극 역할을 하는 실리콘의 한 형태입니다. 이것은 트랜지스터에서 전류의 흐름을 켜고 끄는 "스위치"입니다. CVD는 웨이퍼 전체에 완벽하게 균일한 폴리실리콘 층을 증착하는 데 사용됩니다.

절연체: 이산화규소 (SiO₂) 및 질화규소 (Si₃N₄)

전기적 혼란을 방지하기 위해 부품들은 서로 전기적으로 절연되어야 합니다. CVD 퍼니스는 우수한 전기 절연체(유전체)인 이산화규소 및 질화규소 박막을 증착합니다.

이 박막은 게이트 산화막을 생성하고, 전선들을 서로 절연하며, 습기와 오염으로부터 완성된 칩을 보호하기 위한 최종 "패시베이션" 보호층을 형성하는 데 사용됩니다.

기반: 에피택셜 실리콘 (Epi)

고성능 소자의 경우, 공정은 종종 기본 웨이퍼 위에 흠 없는 단결정 실리콘 층을 성장시키는 것으로 시작됩니다. 에피택셜 성장이라고 불리는 이 공정은 CVD 퍼니스에서 수행되며, 최적의 전자 이동성과 소자 속도에 필수적인 완벽한 결정 격자 구조를 생성합니다.

"배선": 전도성 박막

다른 방법들이 종종 금속 배선에 사용되지만, CVD는 텅스텐과 같은 특정 전도성 박막을 증착하는 데 중요합니다. 극도로 깊고 좁은 수직 구멍(접점 또는 비아라고 불림)을 "일치"시키고 완벽하게 채우는 고유한 능력은 회로 도시의 다른 층을 연결하는 데 필수적입니다.

CVD가 선택된 이유

단순히 재료를 증착하는 것만으로는 충분하지 않습니다. 증착의 품질과 정밀도가 현대 전자 장치를 가능하게 하는 요소입니다. CVD 기술은 이러한 특정 응용 분야에 대해 다른 방법으로는 따라올 수 없는 제어 수준을 제공합니다.

원자 단위 정밀도

현대 트랜지스터는 나노미터 단위의 특징을 가집니다. CVD는 단일 원자층까지의 박막 두께를 제어할 수 있습니다. 이러한 정밀도는 300mm 웨이퍼 전체에 걸쳐 일관되고 신뢰할 수 있는 소자를 생성하는 데 필수적입니다.

균일한 코팅 (Conformal Coverage)

트랜지스터가 3D 구조(예: FinFET)로 발전함에 따라 웨이퍼 표면은 더 이상 평평하지 않습니다. CVD의 주요 장점은 균일한 코팅 (conformal coverage)입니다. 이는 증착된 박막이 모든 틈새, 모서리 및 측벽을 완벽하게 균일한 두께로 코팅하는 능력입니다.

비교할 수 없는 순도 및 품질

CVD는 고순도 전구체 가스를 사용하는 화학 반응 공정입니다. 이는 예외적으로 낮은 불순물 수준을 가진 박막을 생성하며, 이는 반도체 소자의 원하는 전기적 특성과 장기적인 신뢰성을 달성하는 데 매우 중요합니다.

장단점 이해

CVD는 필수 불가결하지만 유일한 박막 증착 기술은 아니며, 자체적인 과제도 가지고 있습니다.

CVD vs. PVD (물리 기상 증착)

스퍼터링과 같은 기술을 포함하는 PVD는 "직선적(line-of-sight)" 물리적 공정입니다. 이는 종종 더 빠르며 평평한 표면에 금속 층을 증착하는 데 더 적합합니다.

CVD는 더 느린 화학 공정이지만, 유전체 및 복잡한 3D 구조에 필요한 우수한 균일한 코팅 및 박막 순도를 제공합니다. 두 기술은 상호 보완적이며 상호 배타적이지 않습니다.

공정 복잡성

CVD 공정은 종종 고온과 고독성, 가연성 또는 부식성 전구체 가스를 포함합니다. 이는 정교한 안전, 취급 및 배기 관리 시스템을 필요로 하며, 제조 시설에 상당한 비용과 복잡성을 추가합니다.

처리량 및 비용

대형 배치 퍼니스는 특정 박막을 위해 한 번에 수백 개의 웨이퍼를 처리할 수 있지만, 더 발전된 CVD 공정은 단일 웨이퍼 처리 챔버를 필요로 합니다. 이는 다른 더 빠른 방법에 비해 공장 처리량을 제한하고 웨이퍼당 비용을 증가시킬 수 있습니다.

목표에 맞는 올바른 선택

특정 CVD 응용 분야는 제조되는 부품과 직접적으로 관련되어 있습니다.

주요 초점이 핵심 트랜지스터를 구축하는 경우: 주요 CVD 단계는 게이트용 폴리실리콘과 게이트 유전체용 고품질 이산화규소입니다.
주요 초점이 부품을 절연하고 보호하는 경우: 절연 및 최종 패시베이션을 위해 질화규소 및 이산화규소의 두꺼운 층을 증착하기 위해 CVD에 의존할 것입니다.
주요 초점이 고성능 기반을 만드는 경우: 시작 웨이퍼에 흠 없는 단결정 실리콘 층을 성장시키기 위해 에피택셜 CVD를 사용할 것입니다.
주요 초점이 수직 층을 연결하는 경우: 깊고 고종횡비의 접점과 비아를 균일하게 채우기 위해 텅스텐 CVD를 사용할 것입니다.

궁극적으로 CVD의 다양한 응용 분야를 숙달하는 것은 현대 반도체 제조 기술을 숙달하는 데 필수적입니다.

요약표:

응용 분야	증착 재료	주요 기능
트랜지스터 게이트	폴리실리콘	전류 제어를 위한 전도성 스위치 역할
절연	이산화규소	부품 간 전기적 절연 제공
보호	질화규소	습기와 오염으로부터 칩 보호
기반	에피택셜 실리콘	고성능을 위한 흠 없는 결정 층 성장
배선	텅스텐	회로 층 연결을 위해 수직 구멍 채움
