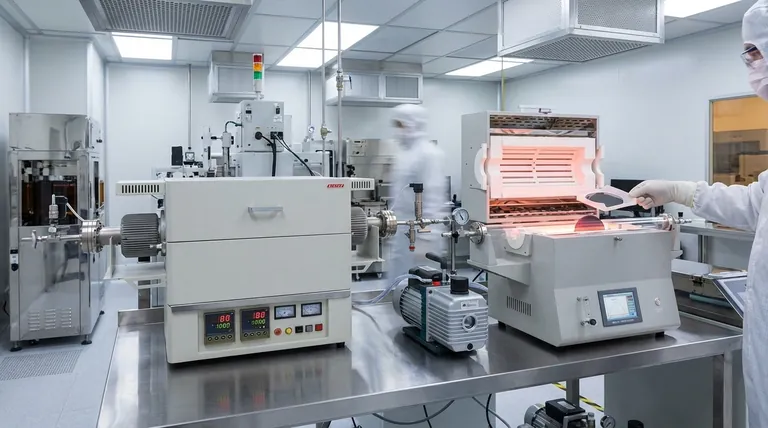

반도체 및 광전자 산업에서 진공 튜브로는 주로 화학 기상 증착(CVD), 어닐링 및 소결과 같은 중요한 열처리 공정에 사용됩니다. 이러한 공정은 집적 회로, 센서 및 광학 장치의 기반을 형성하는 고순도, 무결점 재료를 만들기 위해 초청정 제어 환경을 필요로 합니다. 진공은 장치 성능과 신뢰성을 저해할 수 있는 원치 않는 화학 반응, 특히 산화를 방지합니다.
진공로의 근본적인 역할은 재료를 가열하는 것뿐만 아니라 대기 오염 물질이 없는 환경에서 그렇게 하는 것입니다. 이러한 제어는 현대 기술에 필요한 정확한 전기적 및 광학적 특성을 가진 반도체 및 광전자 부품을 제조하는 열쇠입니다.
핵심 원칙: 진공이 필수적인 이유
반도체 제조에 사용되는 고온에서 재료는 반응성이 매우 높아집니다. 공기 존재 하에서 가열하는 일반적인로는 실리콘 웨이퍼의 섬세한 특성을 즉시 파괴할 것입니다. 진공로는 이러한 위협을 제거합니다.
산화 및 오염 제거
진공의 주된 목적은 반응성 가스, 특히 산소를 제거하는 것입니다. 고온에서 산소는 실리콘 및 기타 재료와 쉽게 결합하여 장치의 전기적 특성을 손상시키는 원치 않는 산화막을 형성합니다.
대기압보다 훨씬 낮은 압력에서 작동함으로써 로 챔버는 오염 물질이 거의 없게 되어 의도적으로 도입한 화학 반응만 일어나도록 보장합니다.
전례 없는 재료 순도 달성
반도체 장치는 십억분의 일(ppb) 수준으로 측정되는 불순물 수준을 가진 재료에 의존합니다. 원치 않는 원소의 미량이라도 재료의 전도도에 극적으로 영향을 미쳐 마이크로칩을 쓸모없게 만들 수 있습니다.
진공 환경은 제조 공정 전반에 걸쳐 이러한 초고순도를 유지하기 위한 첫 번째 방어선입니다.
정밀한 화학 공정 가능화
많은 중요한 공정에는 재료를 만들거나 수정하기 위해 챔버에 특정 가스를 주입하는 것이 포함됩니다. 진공은 이러한 전구체 가스가 도입되기 전에 챔버를 깨끗한 상태로 보장합니다.
이를 통해 화학 기상 증착(CVD)과 같은 공정이 의도한 가스만 존재하여 웨이퍼 표면에 박막을 형성하기 위해 절대적인 정밀도로 진행될 수 있습니다.
장치 제조의 주요 응용 분야
진공로의 제어된 환경은 여러 가지 구별되고 중요한 제조 단계에 활용됩니다.
화학 기상 증착(CVD 및 PECVD)
CVD는 기판 위에 재료의 박막을 성장시키는 데 사용되는 공정입니다. 진공로에서 전구체 가스가 주입되어 뜨거운 웨이퍼 표면에서 반응하여 고체 층을 증착합니다.
이 방법은 집적 회로 및 광전자 장치의 복잡한 다층 구조를 형성하는 실리콘, 금속 및 무기 박막을 만드는 데 필수적입니다. 플라즈마 강화 CVD(PECVD)는 플라즈마를 사용하여 더 낮은 온도에서 증착을 가능하게 하는 변형입니다.
어닐링
어닐링은 재료의 결정 구조를 복구하고 개선하는 데 사용되는 열처리 공정입니다. 제조 중 이온 주입과 같은 공정은 실리콘 결정 격자에 손상을 줄 수 있습니다.
진공로에서 웨이퍼를 가열하면 원자가 거의 완벽한 구조로 재배열되어 결함을 줄이고 재료의 전기적 특성을 개선할 수 있습니다. 이 고온 단계에서 웨이퍼가 산화되는 것을 방지하기 위해 진공이 중요합니다.
소결 및 브레이징
소결은 압축된 재료 분말을 녹는점 이하로 가열하여 입자를 서로 결합시켜 단단하고 밀도 있는 구조를 형성하는 것입니다. 브레이징은 필러 금속을 사용하여 두 구성 요소를 함께 접합합니다.
전자 분야에서 이러한 공정은 견고한 장치 패키징 및 접점을 만드는 데 사용됩니다. 진공 상태에서 이러한 공정을 수행하면 접합부에 약한 산화막이 형성되는 것을 방지하여 강력하고 신뢰할 수 있는 연결을 보장합니다.
확산 및 게터링
진공로는 실리콘 웨이퍼에 제어된 불순물(도펀트)을 의도적으로 주입하여 P형 및 N형 영역을 만드는 공정인 확산에 이상적인 환경을 제공합니다.
또한 웨이퍼의 활성 영역에서 원치 않는 불순물을 능동적으로 끌어내어 가두는 공정인 게터링(gettering)에도 사용되어 품질과 성능을 더욱 향상시킵니다.
절충점 이해
필수적이지만 진공로는 대기 가열 시스템에 비해 고유한 과제를 제시합니다.
비용 및 복잡성
진공 시스템은 본질적으로 더 복잡하며 구축 및 운영 비용이 더 많이 듭니다. 낮은 압력을 달성하고 유지하기 위해 정교한 펌프, 씰 및 모니터링 게이지가 필요하므로 상당한 자본 및 운영 비용이 추가됩니다.
공정 시간 및 처리량
고진공을 달성하는 것은 즉각적이지 않습니다. 공정 전에 챔버를 배기하고 후에 환기시키는 데 필요한 시간은 각 웨이퍼 배치에 대한 총 사이클 시간에 추가됩니다. 이는 연속적인 대기 공정에 비해 공장 처리량을 제한할 수 있습니다.
유지보수 요구 사항
진공 시스템의 구성 요소, 특히 펌프와 씰은 마모되기 쉬우므로 부지런하고 예방적인 유지보수가 필요합니다. 시스템 유지보수에 실패하면 누출, 오염 및 비용이 많이 드는 생산 오류가 발생할 수 있습니다.
목표에 맞는 올바른 선택
올바른 열처리 공정의 선택은 달성하려는 특정 결과에 따라 결정됩니다.
- 고순도 박막을 구축하는 것이 주요 목표인 경우: 진공로 내부의 CVD 또는 PECVD는 박막의 조성 및 품질을 정밀하게 제어하기 위한 업계 표준입니다.
- 결정 손상을 복구하고 전기적 성능을 향상하는 것이 주요 목표인 경우: 산화로 인한 새로운 성능 저하 결함을 도입하지 않고 웨이퍼를 가열하는 유일한 방법은 진공 어닐링입니다.
- 최대 강도와 전기적 무결성으로 구성 요소를 접합하는 것이 주요 목표인 경우: 접합부 계면에 약한 산화막이 형성되는 것을 방지하기 위해 진공 브레이징 또는 소결이 필수적입니다.
- 반도체의 도펀트 프로파일을 제어하는 것이 주요 목표인 경우: 제어된 진공 환경에서의 확산은 안정적인 전자 접합을 생성하는 데 필요한 정밀도를 제공합니다.
궁극적으로 진공 기반 열처리 공정을 마스터하는 것은 우리가 사는 현대 세계를 구동하는 고성능 장치를 제조하는 데 필수적입니다.
요약표:
| 공정 | 산업 내 주요 용도 | 이점 |
|---|---|---|
| CVD / PECVD | 집적 회로 및 광학 장치의 박막 증착 | 정밀하고 고순도인 재료 성장을 가능하게 함 |
| 어닐링 | 실리콘 웨이퍼의 결정 손상 복구 | 결함을 줄이고 전기적 특성 향상 |
| 소결 / 브레이징 | 견고한 패키징 및 접점을 위한 구성 요소 접합 | 산화 없이 강력하고 신뢰할 수 있는 연결 보장 |
| 확산 / 게터링 | 도펀트 도입 및 불순물 제거 | 반도체 품질 및 성능 향상 |
