핵심적으로 PECVD 시스템은 박막을 성장시키기 위한 고도로 제어된 환경입니다. 하드웨어 사양은 진공 챔버, 플라즈마 생성을 위한 무선 주파수(RF) 전원, 전구체 화학 물질용 가스 공급 시스템, 기판을 고정하기 위한 가열 스테이지를 중심으로 합니다. 주요 사양에는 240mm에서 460mm에 이르는 전극 크기, 20°C에서 400°C 이상까지의 기판 온도 제어, 4~12개의 질량 유량 제어(MFC) 라인을 통한 정밀 가스 공급이 포함됩니다.
PECVD 시스템의 특정 하드웨어 사양은 단순한 기능 목록이 아닙니다. 이는 제어 장치 세트입니다. 진정한 가치는 이러한 구성 요소가 함께 작동하여 플라즈마 환경을 조작하고 궁극적으로 증착된 필름의 최종 특성을 결정하는 방법을 이해하는 데 있습니다.
핵심 반응 챔버: 증착 환경
공정 챔버는 화학 반응이 일어나는 곳입니다. 챔버의 설계 및 구성 요소는 시스템 기능의 기초이며 웨이퍼 용량, 온도 균일성 및 필름 품질에 직접적인 영향을 미칩니다.
전극 및 기판 크기
전극 및 기판 스테이지의 크기는 시스템이 처리할 수 있는 최대 웨이퍼 크기를 결정합니다. 일반적인 사양은 직경 460mm까지의 기판을 수용합니다.
더 큰 전극은 전체 기판에 걸쳐 균일한 플라즈마 분포를 보장하는 데 필수적이며, 이는 웨이퍼 전체의 일관된 필름 두께 및 특성에 중요합니다.
온도 제어 스테이지
기판 홀더 또는 스테이지는 능동적으로 가열됩니다. 표준 온도 범위는 일반적으로 20°C ~ 400°C이며, 최대 1200°C에 도달할 수 있는 고온 옵션도 있습니다.
온도는 필름 화학, 증착 속도 및 고유 응력을 제어하는 주요 수단입니다. 이 온도를 정밀하게 제어하고 램프하는 기능은 핵심 하드웨어 기능입니다.
펌핑 및 진공 시스템
챔버 압력을 줄이려면 종종 큰 포트(예: 160mm)를 통해 연결되는 견고한 진공 시스템이 필요합니다. 이러한 저압 환경은 플라즈마를 점화하고 유지하는 데 필요합니다.
또한 반응 부산물을 효율적으로 제거하여 오염을 방지하고 순수한 증착 공정을 보장합니다.
플라즈마 및 전구체 제어
PECVD 필름의 품질은 두 가지 주요 입력인 화학 전구체와 이를 분해하는 플라즈마 에너지의 정밀한 제어에 의해 결정됩니다.
가스 공급 시스템
전구체 가스, 도펀트 및 세정 가스는 가스 포드를 통해 챔버로 공급됩니다. 이러한 시스템은 일반적으로 4개, 8개 또는 12개의 개별 가스 라인을 특징으로 합니다.
각 라인은 질량 유량 컨트롤러(MFC)에 의해 제어되며, 이는 정확하고 반복 가능한 가스 유량을 보장하는 필수 구성 요소로, 필름의 화학양론 및 구성 제어로 직접 이어집니다. 여기에는 표준 가스 및 액체 전구체의 증기를 처리하는 것이 포함됩니다.
무선 주파수(RF) 전원
RF 발생기는 전구체 가스를 해리하고 플라즈마를 생성하는 데 필요한 에너지를 공급합니다. 주요 기능은 다른 주파수를 사용하거나 주파수 간에 전환하는 기능입니다.
이 RF 스위칭은 공정 튜닝을 위한 강력한 도구입니다. 이를 통해 증착된 필름의 특성, 특히 고유 응력을 직접 조작하고 제어할 수 있습니다.
시스템 작동 및 유지보수
현대 PECVD 시스템은 증착 공정과 일상적인 유지보수를 간소화하는 소프트웨어 및 하드웨어 기능을 통합하여 반복성과 사용 편의성을 위해 설계되었습니다.
제어 시스템 및 소프트웨어
작업은 일반적으로 터치스크린 인터페이스가 있는 통합 컴퓨터를 통해 관리됩니다. 이를 통해 작업자는 높은 정밀도로 미리 프로그래밍된 레시피를 실행할 수 있습니다.
고급 파라미터 램핑 소프트웨어는 실행 중 온도 또는 가스 유량과 같은 공정 조건의 점진적인 변화를 가능하게 하여 복잡한 다층 필름 스택 또는 등급 인터페이스를 생성하는 데 중요합니다.
현장 플라즈마 세정
시간이 지남에 따라 증착은 웨이퍼뿐만 아니라 모든 내부 챔버 표면에서도 발생합니다. 실행 간 일관성을 보장하려면 챔버를 정기적으로 세정해야 합니다.
고급 시스템은 현장 플라즈마 세정 기능을 갖추고 있어 반응성 가스 플라즈마(예: NF₃ 또는 SF₆)를 사용하여 진공을 깨지 않고 불필요한 증착물을 에칭합니다. 종점 제어를 포함하면 챔버가 깨끗해지면 세정 공정이 자동으로 중지되어 손상을 방지하고 가동 시간을 극대화합니다.
장단점 이해
PECVD 시스템을 선택하는 것은 상충되는 우선순위의 균형을 맞추는 것을 포함합니다. "최고의" 하드웨어는 의도된 애플리케이션에 전적으로 달려 있습니다.
증착 속도 대 필름 품질
"빠른 증착 속도"는 종종 주요 이점으로 광고됩니다. 이는 일반적으로 더 높은 전력, 더 높은 압력 또는 더 높은 전구체 유량으로 달성됩니다.
그러나 높은 속도는 필름 품질을 희생할 수 있습니다. 빠른 증착은 낮은 필름 밀도, 높은 수소 함량, 열악한 전기적 특성 및 낮은 순응성 스텝 커버리지를 초래할 수 있습니다. 고품질 필름을 얻으려면 종종 더 느리고 더 제어된 공정이 필요합니다.
시스템 복잡성 대 애플리케이션 요구 사항
12개의 가스 라인, 이중 주파수 RF 및 1200°C 온도 범위를 갖춘 시스템은 연구 개발에 놀라운 유연성을 제공합니다.
그러나 이러한 복잡성은 상당한 비용과 유지보수 오버헤드를 추가합니다. 동일한 필름을 반복적으로 실행하는 전용 생산 공정의 경우 변수가 적은 더 간단하고 견고한 시스템이 종종 더 안정적이고 비용 효율적인 선택입니다.
목표에 맞는 올바른 선택
하드웨어 요구 사항은 생성해야 하는 필름의 특성에 따라 결정되어야 합니다.
- 주요 초점이 연구 개발인 경우: 유연성을 우선시하십시오. 넓은 온도 범위, 여러 가스 라인 및 응력 튜닝을 위한 고급 RF 제어를 갖춘 시스템이 필수적입니다.
- 주요 초점이 대량 생산인 경우: 자동화, 신뢰성 및 낮은 총 소유 비용을 우선시하십시오. 종점 제어가 가능한 견고한 현장 세정 및 안정적이고 단순화된 공정 제어와 같은 기능이 중요합니다.
- 주요 초점이 대형 기판에 매우 균일한 필름을 증착하는 경우: 우수한 플라즈마 및 온도 균일성을 보장하기 위해 웨이퍼 크기에 맞게 특별히 설계된 챔버 및 전극 설계를 우선시하십시오.
궁극적으로 하드웨어 사양은 공정을 정의하고 재료에 대해 원하는 결과를 달성하는 데 사용하는 도구입니다.
요약표:
| 구성 요소 | 주요 사양 | 공정에 미치는 영향 |
|---|---|---|
| 전극 크기 | 최대 460mm 직경 | 웨이퍼 용량 및 플라즈마 균일성 결정 |
| 온도 제어 | 20°C ~ 400°C (최대 1200°C) | 필름 화학, 응력 및 증착 속도에 영향 |
| 가스 공급 | 4 ~ 12개 MFC 제어 라인 | 정확한 화학양론 및 구성 제어 보장 |
| RF 전원 | 주파수 전환 기능 | 필름 응력 및 특성 튜닝 가능 |
| 진공 시스템 | 대형 포트 (예: 160mm) | 플라즈마 안정성 유지 및 부산물 제거 |
| 현장 세정 | 종점 제어가 가능한 플라즈마 세정 | 가동 시간 및 실행 간 일관성 향상 |
맞춤형 PECVD 시스템으로 실험실을 최적화할 준비가 되셨습니까? KINTEK은 뛰어난 R&D 및 사내 제조를 활용하여 CVD/PECVD 시스템을 포함한 고급 고온 퍼니스 솔루션을 제공합니다. 당사의 심층적인 맞춤화 기능은 고유한 실험 요구 사항을 정확하게 충족하여 효율성과 신뢰성을 높입니다. 지금 바로 문의하십시오 당사의 전문 지식이 박막 증착 공정을 어떻게 향상시킬 수 있는지 논의하십시오!

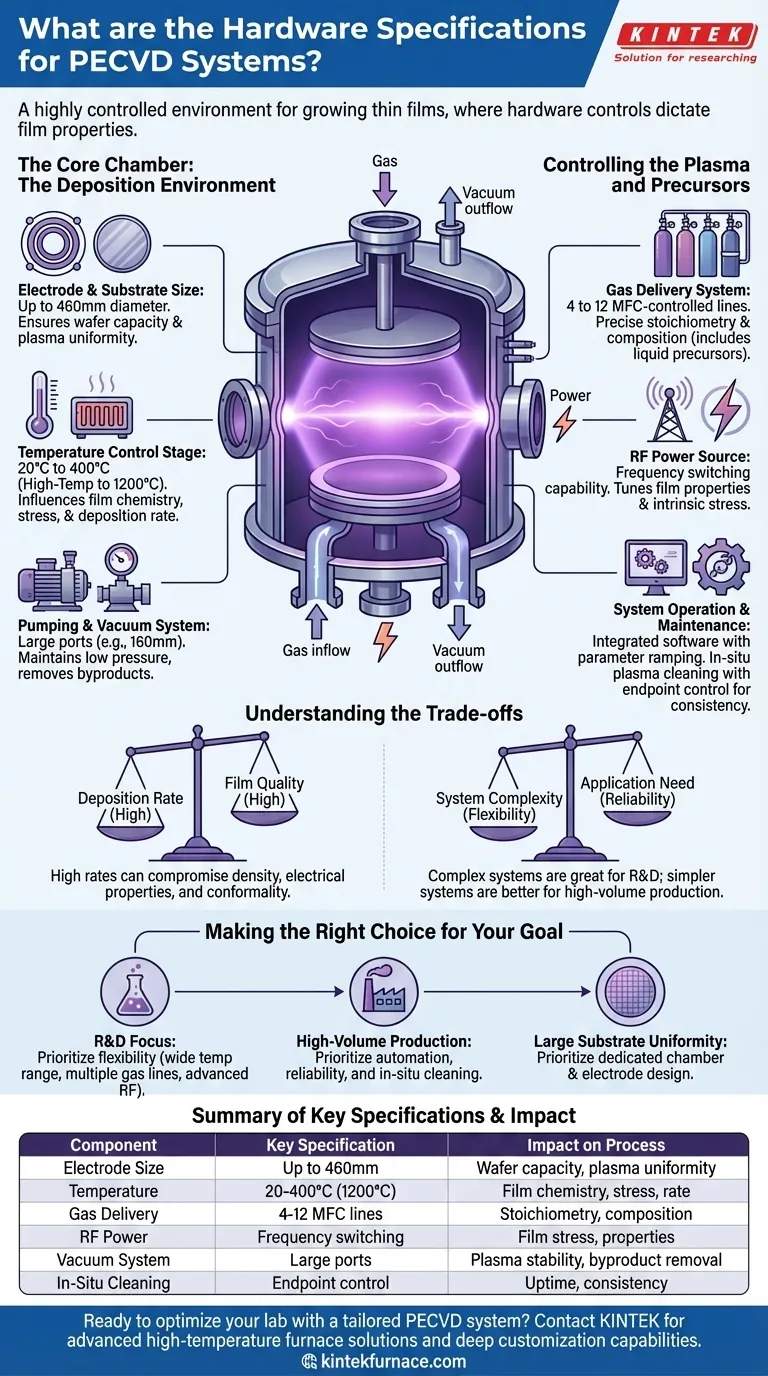

시각적 가이드
