Cvd 공정의 기본 단계는 무엇인가요? 연구실을 위한 박막 증착 마스터하기

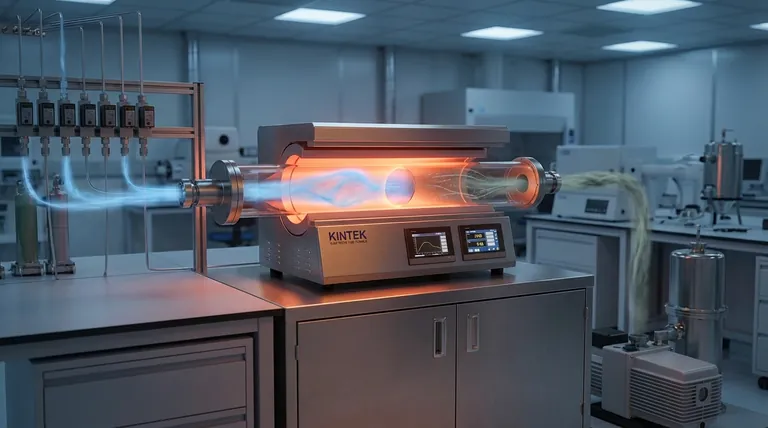

본질적으로 화학 기상 증착(CVD)은 4단계 공정입니다. 이 공정은 기체 성분으로부터 고체, 고순도 박막을 표면에 증착하는 데 사용됩니다. 기본 단계에는 반응 가스를 기판으로 운반하고, 기판 위 또는 근처에서 화학 반응을 유도하며, 이러한 반응을 통해 고체 박막을 형성하고, 결과적으로 생성된 폐기물을 챔버에서 제거하는 것이 포함됩니다.

화학 기상 증착은 단순히 코팅 기술이 아닙니다. 이는 통제된 화학적 구성 과정입니다. 성공은 기체 상태에서 고체 박막으로 재료를 원자 단위 또는 분자 단위로 구축하기 위한 물리적 운송 및 화학 반응의 순서를 정확하게 관리하는 데 달려 있습니다.

CVD 환경: 무대 설정

핵심 공정이 시작되기 전에 환경은 완벽하게 준비되어야 합니다. 이는 박막 성장 자체의 단계는 아니지만, 성공적인 결과를 위한 중요한 전제 조건입니다.

기판과 챔버

코팅할 재료인 기판은 밀봉된 반응 챔버 내부에 배치됩니다. 챔버의 환경, 주로 압력과 온도는 신중하게 제어됩니다. 대부분의 CVD 공정은 오염 물질을 제거하고 반응 가스의 거동을 더 잘 제어하기 위해 진공 상태에서 작동합니다.

에너지 공급

화학 반응에는 에너지가 필요합니다. 기존 CVD에서는 이 에너지가 열 에너지이며, 기판과 챔버를 수백 또는 심지어 수천 도의 섭씨 온도로 가열하여 공급됩니다. 플라즈마 강화 CVD(PECVD)와 같은 다른 변형에서는 에너지가 반응성 플라즈마를 생성하는 전기장으로부터 나옵니다.

박막 성장의 네 가지 핵심 단계

환경이 설정되면 박막을 구축하는 과정이 네 가지 별개의 순차적 단계로 진행됩니다.

1단계: 반응물 운송

최종 박막에 필요한 원자를 포함하는 전구체 가스가 챔버로 도입됩니다. 이 가스들은 주로 대류(기체의 전체적인 흐름)와 확산(분자의 무작위 운동)이라는 두 가지 주요 메커니즘을 통해 기판 표면으로 운반됩니다.

2단계: 기상 반응

전구체들이 뜨거운 기판 쪽으로 이동함에 따라, 일부는 표면에 도달하기 전에 기상에서 서로 반응할 수 있습니다. 이는 최종 박막 형성에 필수적인 새롭고 반응성이 높은 화학종을 생성할 수 있습니다.

3단계: 표면 흡착 및 반응

이것은 박막이 실제로 형성되는 가장 중요한 단계입니다. 기상에서 온 반응성 화학종은 기판에 도달하여 그 표면에 달라붙는데, 이 과정을 흡착이라고 합니다. 흡착된 후, 그것들은 표면을 가로질러 이동하고, 에너지적으로 유리한 위치를 찾아, 고체적이고 안정적인 재료로 전환되는 화학 반응을 겪습니다.

4단계: 부산물 탈착 및 제거

표면에서의 화학 반응은 거의 항상 휘발성 부산물(폐가스)을 생성합니다. 이 부산물들은 표면에서 떨어져나가(탈착) 운반되어 챔버에서 배출되어야 합니다. 부산물이 효율적으로 제거되지 않으면 박막을 오염시키거나 추가 성장을 억제할 수 있습니다.

절충과 주요 제어 이해하기

최종 박막의 품질, 구성 및 두께는 우연이 아닙니다. 이는 핵심 공정 매개변수의 신중한 균형 조절의 직접적인 결과입니다.

온도: 주요 동인

열 CVD에서 온도는 가장 중요한 제어 노브입니다. 높은 온도는 일반적으로 반응 속도를 증가시키고 박막 결정성을 향상시킬 수 있습니다. 그러나 온도는 기판의 융점 또는 열에 대한 내성에 의해 제한됩니다.

압력: 분자 상호작용 제어

챔버 압력은 가스 분자의 밀도와 평균 자유 경로(분자가 다른 분자와 충돌하기 전에 이동하는 평균 거리)를 결정합니다. 낮은 압력은 원치 않는 기상 반응을 줄이고 박막 균일성을 향상시키는 반면, 높은 압력은 증착 속도를 증가시킬 수 있습니다.

열 대 플라즈마 절충

전통적인 CVD의 주요 한계는 매우 높은 온도가 필요하다는 것입니다. 이는 플라스틱이나 특정 전자 부품과 같은 민감한 기판을 손상시킬 수 있습니다. 플라즈마 강화 CVD(PECVD)는 전기장을 사용하여 저온 플라즈마를 생성함으로써 이 문제를 해결합니다. 이 플라즈마는 전구체 가스를 활성화하여 훨씬 더 낮은, 안전한 온도에서 증착이 발생할 수 있도록 합니다.

이를 귀하의 프로젝트에 적용하기

CVD 매개변수 선택은 최종 박막에서 필요한 특성과 기판의 제약에 전적으로 좌우됩니다.

고순도 결정질 박막(예: 반도체용)에 중점을 둔다면: 원자가 완벽한 결정 격자로 배열되도록 에너지를 제공하기 위해 고온 열 CVD 공정이 종종 필요합니다.
온도에 민감한 기판(예: 고분자)에 증착하는 데 중점을 둔다면: 기저 재료의 손상을 피하기 위해 플라즈마 강화 CVD(PECVD)와 같은 저온 방법을 사용해야 합니다.
정확한 두께 제어 및 균일성에 중점을 둔다면: 가스 유량, 챔버 압력 및 기판 전체의 온도 분포에 대한 세심하고 안정적인 제어가 가장 중요합니다.

이러한 단계와 제어 변수를 숙달함으로써 거의 모든 응용 분야에 특정 특성을 가진 박막을 설계할 수 있습니다.

요약 표:

단계	설명	주요 조치
1. 반응물 운송	가스가 대류 및 확산을 통해 기판으로 이동합니다.	전구체 가스를 챔버로 도입합니다.
2. 기상 반응	전구체가 기판에 도달하기 전에 기상에서 반응합니다.	증착을 위한 반응성 화학종을 형성합니다.
3. 표면 흡착 및 반응	화학종이 기판에 달라붙어 고체 박막을 형성합니다.	표면에서 흡착, 이동 및 반응합니다.
4. 부산물 탈착 및 제거	폐가스가 떨어져나가 챔버에서 배출됩니다.	오염 방지를 위해 부산물을 탈착시킵니다.
