본질적으로 다중 구역 튜브로(multi-zone tube furnaces)는 공정 튜브 길이를 따라 여러 개의 독립적으로 제어되는 가열 구역으로 정의됩니다. 주요 특징으로는 마스터/슬레이브 프로그래밍이 가능한 고급 컨트롤러, 독립적인 과열 안전 제어 기능, 그리고 매우 높은 온도에 도달할 수 있는 능력이 있습니다. 이 설계는 로 내의 열 프로파일에 대한 우수한 제어를 제공합니다.
다중 구역로의 근본적인 이점은 다재다능함입니다. 단일 구역로로는 불가능했던 매우 정밀한 온도 기울기 또는 더 길고 안정적인 균일 온도 구역을 생성하도록 구성할 수 있습니다.
핵심 원리: 독립 구역 제어
다중 구역로는 단일 구역 모델의 단순한 "켜기/끄기" 가열을 능가합니다. 가열된 길이를 각자 고유한 열전대와 컨트롤러를 가진 별개의 부분으로 나눕니다.
"다중 구역"의 의미
각 구역은 작은 독립된 로처럼 작동합니다. 이를 통해 시료의 다른 부분에 동시에 다른 온도를 적용할 수 있습니다.
일반적인 구성은 2구역 또는 3구역이지만, 고도로 전문화된 응용 분야를 위해 더 많이 사용될 수도 있습니다.
두 가지 주요 작동 모드
독립 구역은 단일 공정 중에 상호 배타적인 두 가지 강력한 기능을 활성화합니다.
첫째, 각 구역을 서로 다른 온도로 설정하여 온도 기울기(temperature gradient)를 만들 수 있습니다. 이는 시료 길이를 따라 점진적인 가열 또는 냉각 프로파일이 필요한 공정에 필수적입니다.
둘째, 확장된 균일 구역(extended uniform zone)을 만들 수 있습니다. 모든 구역을 동일한 온도로 설정하면 로가 끝 부분의 열 손실을 능동적으로 보상하여 훨씬 더 크고 안정적인 균일 온도 영역을 생성합니다.
주요 특징 및 장점
다중 구역로의 물리적 설계는 공정 품질, 효율성 및 반복성을 향상시키는 특정 이점을 가능하게 합니다.
향상된 온도 균일성
모든 구역을 동일한 온도로 설정하면 끝 구역이 자연적인 열 손실을 상쇄하기 위해 더 열심히 작동합니다. 이는 온도 편차를 최소화하고 시료를 위한 더 길고 안정적인 상수 온도 구역을 만듭니다.
정밀한 온도 기울기
화학 기상 증착(CVD)과 같은 공정의 경우, 특정 온도 경사를 설정하는 능력은 매우 중요합니다. 다중 구역 제어를 통해 박막 성장 또는 재료 합성에 필요한 열 프로파일을 정밀하게 정의할 수 있습니다.
고급 프로그래밍 및 자동화
이러한 로는 정밀한 단계별 프로그래밍을 허용하는 정교한 디지털 컨트롤러를 갖추고 있습니다. 여러 번의 램프 및 유지(soak)를 포함하는 복잡한 열처리 사이클을 자동화할 수 있으며, 종종 원격 모니터링 및 데이터 로깅 옵션도 제공됩니다.
처리량 및 효율성 증가
단일 다중 구역로는 때때로 서로 다른 온도에서 동시 공정을 실행하는 데 사용될 수 있습니다. 이는 실험 처리량을 증가시키고 다른 로 간에 시료를 이동할 때 발생할 수 있는 오류를 최소화합니다.
절충점 이해: 다중 구역 대 단일 구역
강력하지만, 다중 구역로가 항상 필요한 선택은 아닙니다. 단순한 단일 구역 모델과 비교했을 때의 장단점을 이해하는 것이 중요합니다.
단일 구역을 선택해야 하는 경우
기본 어닐링 또는 단순 열처리와 같이 균일한 가열이 필요한 많은 응용 분야의 경우, 단일 구역로는 완벽하게 적합합니다. 작동이 더 간단하고, 비용 효율적이며, 잠재적인 고장 지점이 적습니다.
복잡성 요소
다중 구역로의 다재다능함은 프로그래밍 및 설정에서 더 높은 수준의 복잡성을 수반합니다. 완벽한 기울기 또는 예외적으로 균일한 구역을 달성하려면 더 신중한 보정과 계획이 필요합니다.
비용 및 유지보수
더 많은 발열체, 컨트롤러 및 열전대가 있기 때문에, 다중 구역로는 일반적으로 더 높은 초기 구매 가격과 잠재적으로 더 높은 장기 유지보수 비용을 가집니다.
귀하의 공정에 적합한 선택하기
귀하의 결정은 전적으로 응용 분야의 열 요구 사항에 따라 결정되어야 합니다.
- 주요 초점이 넓은 영역에 대한 최대 균일성인 경우: 단일 온도로 설정된 다중 구역로는 단일 구역 모델보다 우수한 결과를 제공합니다.
- 주요 초점이 복잡한 열 프로파일링 또는 기울기인 경우: CVD, 결정 성장 및 고급 재료 합성과 같은 공정에는 다중 구역로가 필수적입니다.
- 주요 초점이 단순하고 비용 효율적인 균일 가열인 경우: 단일 구역로는 기본 열처리에 가장 실용적이고 효율적인 선택인 경우가 많습니다.
궁극적으로 다중 구역로를 선택하는 것은 공정 제어, 반복성 및 실험적 다재다능성에 대한 투자입니다.
요약표:
| 특징 | 장점 |
|---|---|
| 독립 구역 제어 | 다재다능한 처리를 위해 정밀한 온도 기울기 또는 확장된 균일 구역 활성화 |
| 고급 프로그래밍 기능 | 원격 모니터링 및 데이터 로깅을 통해 복잡한 열 사이클 자동화 허용 |
| 향상된 온도 균일성 | 열 손실 보상을 통해 더 크고 안정적인 균일 구역 생성 |
| 고온 능력 | 안전 제어를 통해 매우 높은 온도를 요구하는 공정 지원 |
| 처리량 증가 | 다른 온도에서의 동시 공정 용이하게 하여 효율성 향상 |
KINTEK의 고급 고온로 솔루션으로 실험실의 역량을 업그레이드하십시오! 탁월한 R&D 및 사내 제조 기술을 활용하여, 당사는 다중 구역 튜브로, 도가니로, 회전로, 진공 및 분위기로, CVD/PECVD 시스템을 다양한 실험실에 제공합니다. 당사의 강력한 심층 맞춤화 능력은 우수한 공정 제어 및 효율성을 위해 귀하의 고유한 실험 요구 사항을 정확하게 충족시킵니다. 맞춤형 솔루션이 열처리 워크플로를 어떻게 향상시킬 수 있는지 논의하려면 오늘 문의하십시오!

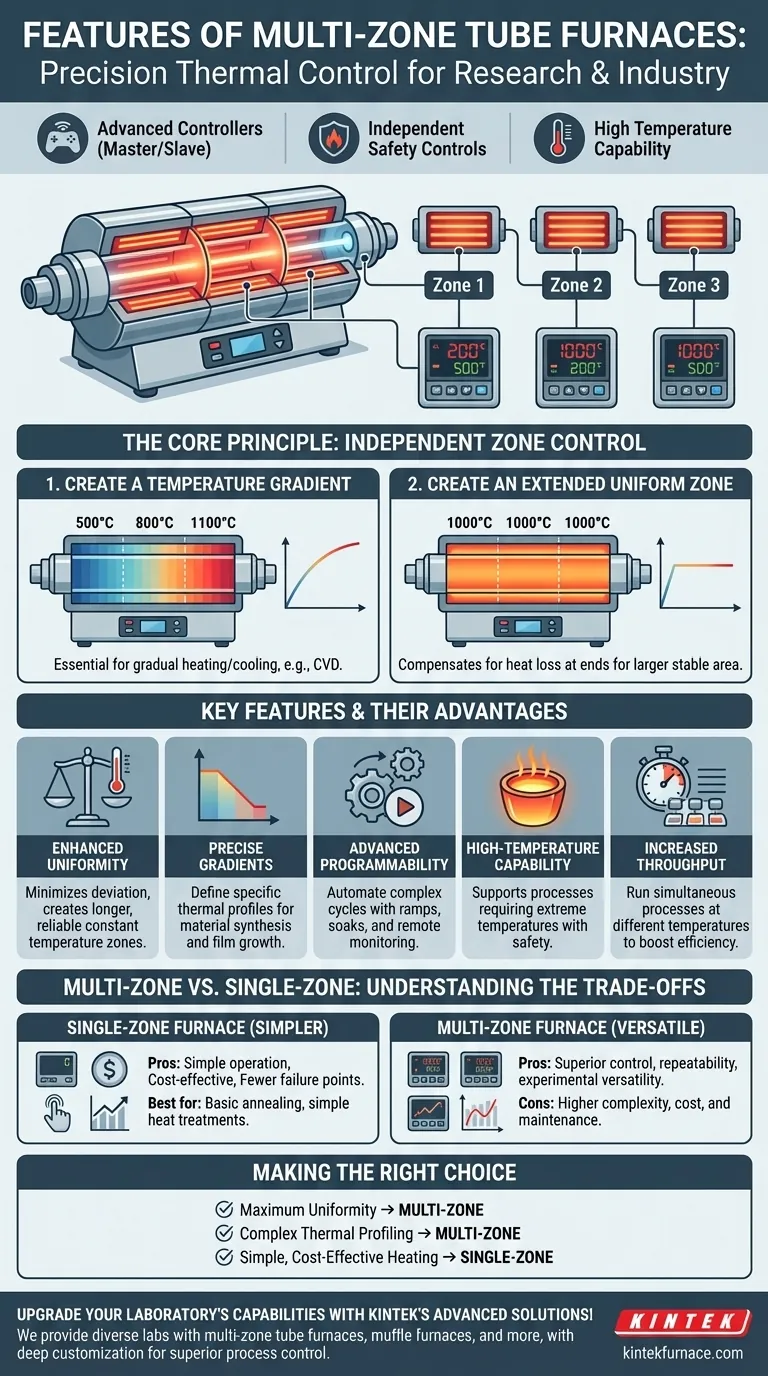

시각적 가이드
