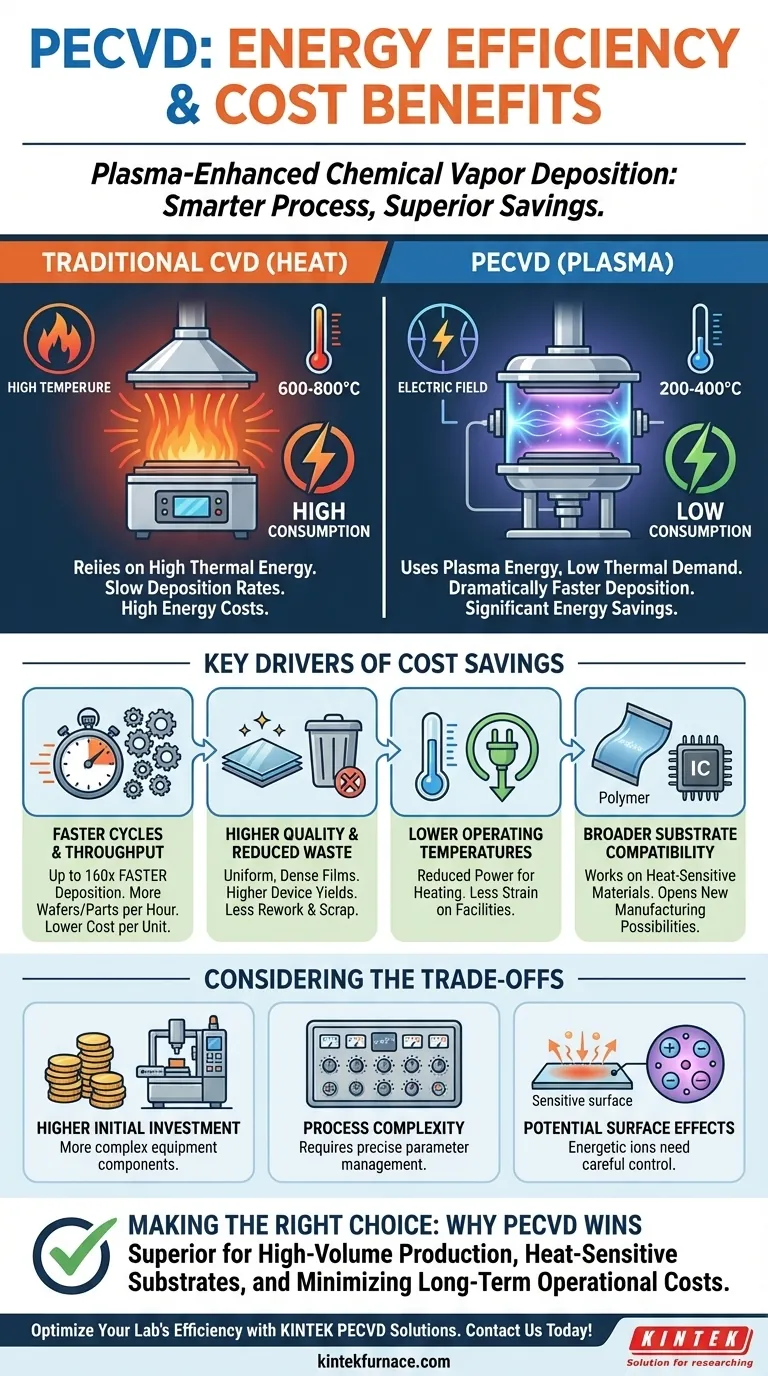

플라즈마 강화 화학 기상 증착(PECVD)은 기존 화학 기상 증착에 비해 상당한 에너지 효율과 비용 이점을 제공합니다. 화학 기상 증착 (CVD) 방법.플라즈마를 사용하여 더 낮은 온도(실온에서 350°C, CVD의 경우 600~800°C)에서 화학 반응을 유도함으로써 PECVD는 에너지 소비, 기판에 대한 열 스트레스 및 운영 비용을 줄입니다.높은 증착률, 자동화 기능, 정밀한 필름 제어로 처리량과 비용 효율성이 더욱 향상되어 질화규소 및 다이아몬드와 같은 탄소 박막의 대량 생산에 이상적이며 환경 영향을 최소화할 수 있습니다.
핵심 포인트 설명:
1. 온도 감소를 통한 에너지 소비량 감소
- 메커니즘:PECVD는 열 활성화 대신 플라즈마 에너지를 사용하여 기판 온도를 최대 50%까지 낮춥니다(예: 최대 350°C, CVD의 경우 800°C).
-
영향:
- 고온 용광로 작동을 제거하여 전력을 절약합니다.
- 온도에 민감한 소재(예: 폴리머)를 손상 없이 코팅할 수 있습니다.
- 필름 층 사이의 열 응력을 줄여 접착 품질을 향상시킵니다.
2. 운영 비용 절감
- 처리량:빠른 증착 속도(플라즈마가 반응을 가속화)로 생산 주기가 단축되어 생산량이 증가합니다.
- 자동화:통합 터치스크린 컨트롤과 컴팩트한 디자인으로 인건비와 유지보수 비용을 최소화합니다.
- 재료 효율성:균일한 코팅으로 기판의 결함을 숨겨 낭비를 줄입니다.
3. 환경 및 장기적 혜택
- 더 작은 설치 공간:청정 플라즈마 에너지가 화석 연료에 의존하는 용광로를 대체합니다.
- 다용도성:하나의 시스템에서 다양한 필름(예: SiO₂, SiC)을 증착하여 여러 도구의 필요성을 줄입니다.
- 내구성:부식 방지 필름은 제품 수명을 연장하여 교체 비용을 절감합니다.
4. CVD 대비 비교 우위
- 정밀도:플라즈마를 사용하면 필름 특성(두께, 구성)을 더욱 세밀하게 제어할 수 있습니다.
- 적합성:첨단 반도체 또는 광학 장치에 필수적인 고르지 않은 표면을 보다 균일하게 코팅합니다.
PECVD의 저온 공정이 유연한 전자 제품이나 생체 의학 코팅 분야에서 새로운 응용 분야를 개척할 수 있는 방법을 생각해 보셨나요? 이러한 효율성은 태양광 패널부터 웨어러블 센서에 이르기까지 다양한 산업에 조용한 혁신을 일으키고 있습니다.
요약 표:
| 이점 | 주요 이점 |
|---|---|
| 에너지 효율성 | 50% 더 낮은 온도(350°C 대 800°C)에서 플라즈마 구동 반응으로 전력 사용량을 줄입니다. |
| 비용 절감 | 빠른 증착, 자동화 및 재료 효율성으로 운영 비용이 절감됩니다. |
| 환경 영향 | 더 깨끗한 플라즈마 에너지와 컴팩트한 디자인으로 탄소 발자국을 최소화합니다. |
| 다목적성 | 하나의 시스템에서 여러 필름 유형(예: SiO₂, SiC)을 증착합니다. |
