PECVD(플라즈마 강화 화학 기상 증착)와 LPCVD(저압 화학 기상 증착) 필름은 뚜렷한 증착 메커니즘으로 인해 그 특성이 크게 다릅니다.PECVD 필름은 일반적으로 더 높은 에칭 속도, 더 높은 수소 함량 및 잠재적인 핀홀을 나타내며, 특히 더 얇은 필름(4000Å 미만)에서 더 높은 증착 속도를 제공합니다(예: 400°C에서 실리콘 질화물의 경우 130Å/sec 대 800°C에서 LPCVD의 경우 48Å/min).PECVD의 플라즈마 지원 공정은 RF 주파수, 가스 유량 및 전극 형상을 조정하여 더 낮은 온도에서 증착하고 필름 특성을 더 잘 조정할 수 있습니다.이와 대조적으로 LPCVD 필름은 일반적으로 더 균일하고 밀도가 높지만 더 높은 온도가 필요합니다.두 방법 모두 반도체 및 패키징 산업에서 중요하며, PECVD는 가스 배리어 필름과 같이 빠른 저온 증착이 필요한 응용 분야에서 탁월합니다.
핵심 포인트 설명:
-
증착 속도 및 온도
- PECVD는 LPCVD(48Å/분)에 비해 훨씬 빠른 증착 속도(예: 실리콘 질화물의 경우 130Å/초)를 제공하므로 처리량이 더 빠릅니다.
- PECVD는 낮은 온도(예: 400°C)에서 작동하므로 온도에 민감한 기판에 적합한 반면, LPCVD는 더 높은 온도(예: 800°C)가 필요합니다.
-
필름 품질 및 결함
- PECVD 필름은 플라즈마 유도 반응으로 인해 특히 더 얇은 필름(4000Å 미만)에서 수소 함량이 높고 핀홀이 발생하는 경우가 많습니다.
- LPCVD 필름은 제어된 저압 환경에서 열분해에 의존하는 공정이기 때문에 결함이 적고 밀도가 높고 균일합니다.
-
튜닝 및 공정 제어
- PECVD 특성(두께, 경도, 굴절률)은 RF 주파수, 가스 유량, 화학 기상 증착 반응기 등의 파라미터를 통해 미세하게 조정할 수 있습니다. 화학 기상 증착 반응기 지오메트리.
- LPCVD는 현장 조정성은 떨어지지만 안정적인 열 구동 공정으로 인해 재현성이 높은 결과를 제공합니다.
-
재료 다양성
- PECVD는 가스 차단막이나 광학 코팅과 같은 응용 분야에 맞는 특성을 가진 다양한 필름(SiO2, Si3N4, SiC, 다이아몬드형 탄소, 비정질 실리콘)을 증착할 수 있습니다.
- LPCVD는 일반적으로 반도체 게이트 유전체에 선호되는 질화규소 또는 폴리실리콘과 같은 화학량 론적 필름에 사용됩니다.
-
산업 응용 분야
- 식품/제약 포장(가스 차단 필름) 및 태양광 분야에서 신속한 저온 증착을 위해서는 PECVD가 선호됩니다.
- LPCVD는 필름 균일성과 밀도가 중요한 고순도 반도체 애플리케이션에서 탁월한 성능을 발휘합니다.
-
장비 및 확장성
- PECVD 시스템은 플라즈마 생성으로 인해 더 복잡하지만 배치 또는 연속 처리가 가능합니다.
- LPCVD 반응기는 설계가 더 간단하지만 배치 처리로 제한되는 경우가 많으며, 고온으로 인해 에너지 비용이 더 높습니다.
이러한 차이점으로 인해 PECVD는 유연한 고속 생산에 이상적인 반면, LPCVD는 까다로운 환경에서 결함이 없는 고성능 필름을 위한 선택으로 남아 있습니다.

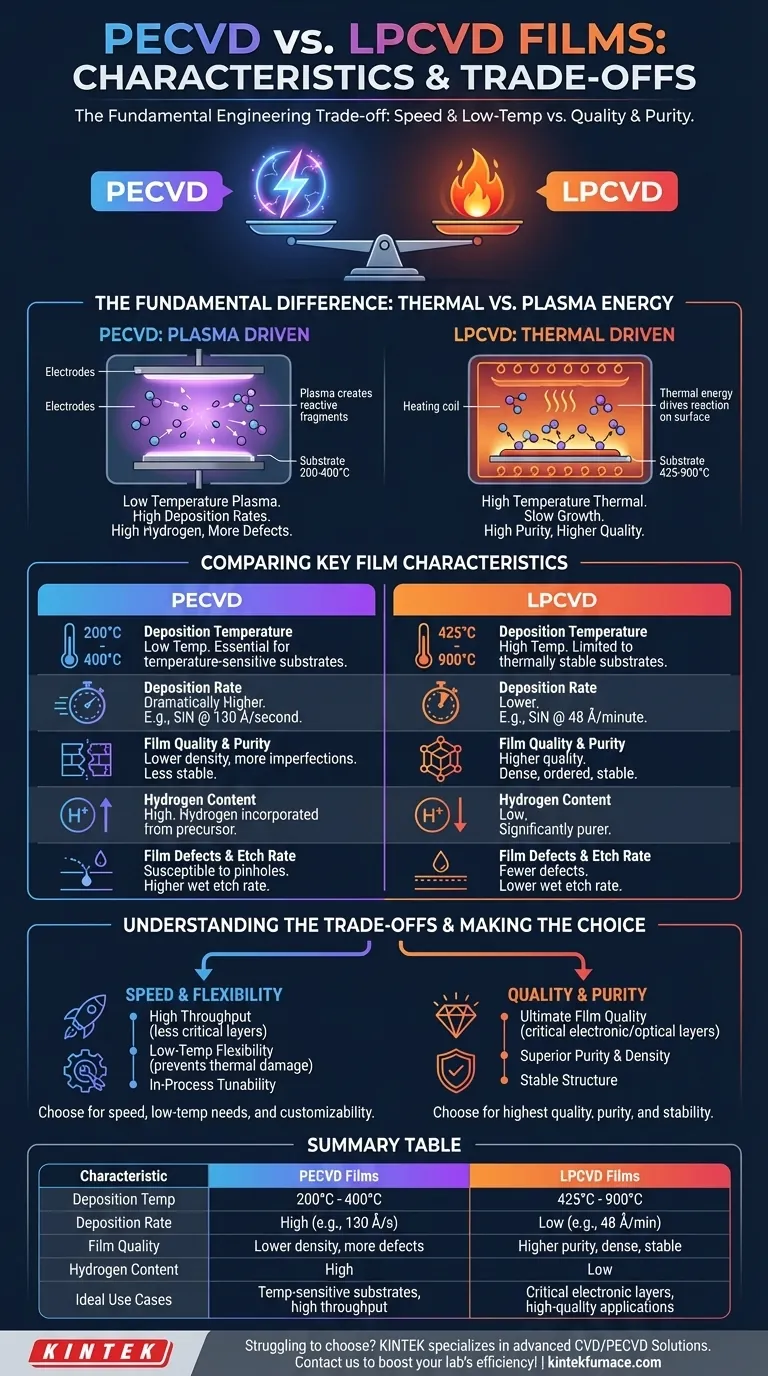

요약 표:
특성 | PECVD 필름 | LPCVD 필름 |
---|---|---|
증착 속도 | 높음(예: 질화규소의 경우 130Å/sec) | 낮음(예: 48Å/분) |
온도 | 낮음(예: 400°C) | 더 높음(예: 800°C) |
필름 품질 | 더 높은 수소 함량, 더 얇은 필름의 잠재적 핀홀(<4000Å) | 더 조밀하고 균일하며 결함 감소 |
조정 가능성 | 높음(RF 주파수, 가스 유량, 반응기 형상을 통해 조정 가능) | 낮음(안정적인 열 구동 프로세스) |
다양한 소재 | 다양한(SiO2, Si3N4, SiC, 다이아몬드형 탄소, 비정질 실리콘) | 일반적으로 화학량 론적 필름(질화규소, 폴리실리콘) |
응용 분야 | 신속한 저온 증착(패키징, 태양광) | 고순도 반도체 응용 분야 |
