본질적으로, PECVD(Plasma-Enhanced Chemical Vapor Deposition, 플라즈마 강화 화학 기상 증착)는 기존 증착 방식에 비해 세 가지 주요 이점을 제공합니다. 훨씬 더 낮은 온도에서 작동하고, 조정 가능한 특성을 가진 더 높은 품질의 박막을 생성하며, 더 높은 공정 효율성을 제공합니다. 이러한 고유한 조합 덕분에 최신 전자 및 광학 제조에서 필수적인, 열에 민감한 재료 위에 견고한 박막을 증착할 수 있습니다.
PECVD의 근본적인 이점은 플라즈마를 사용하여 전구체 가스를 활성화함으로써 높은 열 에너지에 대한 의존성을 끊는 것입니다. 이러한 분리는 저온에서 조밀하고 고품질의 박막 성장을 가능하게 하여, 그렇지 않으면 불가능했을 복잡한 장치 제작을 가능하게 합니다.
근본적인 장점: 온도 장벽 허물기
PECVD의 가장 혁신적인 특징은 일반적으로 200°C에서 400°C 사이의 저온 작동입니다. 이는 종종 600°C에서 800°C 이상이 필요한 기존 CVD(화학 기상 증착)에 비해 상당히 낮은 온도입니다.
PECVD 작동 방식: 플라즈마 강화 화학
화학 반응을 시작하기 위해 열 에너지에만 의존하는 대신, PECVD는 전기장을 통해 챔버에 에너지를 주입하여 플라즈마를 생성합니다. 이 플라즈마는 이온, 전자 및 중성 라디칼을 포함하는 고도로 활성화된 가스입니다.
높은 열이 아닌, 이 반응성 라디칼이 기판 표면에서 증착 반응을 유도하는 요소입니다. 이러한 플라즈마 보조 화학 반응이 고온 없이 고품질 박막을 형성하는 핵심입니다.
열에 민감한 기판에 미치는 영향
저온 공정은 다층 장치를 제작하는 데 필수적입니다. 이미 알루미늄과 같은 금속 상호 연결 또는 고열로 인해 손상되거나 녹을 수 있는 다른 구조가 있는 기판 위에 박막을 증착할 수 있게 해줍니다. 이는 반도체 및 MEMS(미세 전기 기계 시스템) 제조에서 PECVD를 필수 불가결하게 만듭니다.
박막 특성에 대한 비할 데 없는 제어
온도 외에도 PECVD는 순수한 열적 방법으로는 달성하기 어려운 최종 박막 특성에 대한 수준의 제어를 제공합니다. 이는 가스 흐름, 압력, 플라즈마 전력과 같은 공정 변수를 독립적으로 조정할 수 있기 때문입니다.
높은 균일성과 컨포멀 커버리지 달성
PECVD는 전체 기판에 걸쳐 우수한 균일성을 가진 박막을 생성하는 것으로 알려져 있으며, 이는 일관된 장치 성능을 보장합니다. 또한 우수한 스텝 커버리지를 제공하여 장치의 미세한 지형 특징 위로 박막이 고르게 형성되도록 하여 공극이나 결함을 방지합니다.
응력, 굴절률 및 경도 조정
광학 및 MEMS 응용 분야에서 박막의 물리적 특성은 매우 중요합니다. PECVD를 통해 엔지니어는 증착 매개변수를 조정하여 박막의 내부 응력, 굴절률 및 경도를 정밀하게 제어할 수 있습니다. 이러한 제어는 고성능 광학 코팅 및 안정적인 기계적 구조물을 만드는 데 필수적입니다.
다양한 재료 증착
이 공정은 다재다능하며 다양한 필수 유전체 및 반도체 박막을 증착하는 데 사용될 수 있습니다. 일반적인 재료로는 고품질의 질화규소(SiNₓ), 이산화규소(SiO₂), 산화질화규소(SiOₓNᵧ) 및 비정질 실리콘(a-Si:H)이 있습니다.
상충 관계 및 한계 이해하기
PECVD는 강력하지만 문제점이 없는 것은 아닙니다. 객관적인 평가는 고온 열 CVD와 같은 다른 방법과 비교했을 때 잠재적인 단점을 이해해야 합니다.
전구체 오염 문제
PECVD는 실란(SiH₄)과 같은 전구체 가스를 사용하므로 박막에 수소가 포함되는 경우가 많습니다. 때로는 이점이 될 수도 있지만, 이 포함된 수소는 장치의 전기적 특성에 부정적인 영향을 미칠 수 있으므로 주의 깊게 관리해야 하는 요소입니다.
플라즈마 유도 손상 가능성
고에너지 플라즈마는 반응에 유익하지만, 때로는 기판 표면이나 하부 장치 층에 물리적 또는 전기적 손상을 일으킬 수 있습니다. 공정을 최적화하는 것이 이러한 위험을 완화하는 열쇠입니다.
시스템 복잡성 및 비용
PECVD 시스템은 더 복잡하며 일반적으로 단순한 열 CVD로보다 자본 비용이 더 높습니다. 정교한 RF 전원 공급 장치, 진공 시스템 및 제어 전자 장치가 필요합니다.
주요 운영상의 이점
제조 관점에서 PECVD는 대량 생산 환경에서 널리 채택되는 데 기여하는 명확한 이점을 제공합니다.
높은 증착 속도
PECVD는 일반적으로 높은 증착 속도를 달성하여 다른 일부 저온 기술에 비해 더 빠른 장치 처리와 더 높은 제조 처리량을 가능하게 합니다.
비용 효율성 및 효율성
높은 처리량, 우수한 박막 품질 및 광범위한 제품에 대한 적용 가능성의 조합은 PECVD를 태양 전지부터 집적 회로에 이르기까지 산업 규모 제조를 위한 매우 효율적이고 비용 효율적인 솔루션으로 만듭니다.
귀하의 응용 분야를 위한 올바른 선택
PECVD 선택은 전적으로 귀하의 박막의 특정 요구 사항과 기판의 제약 조건에 따라 달라집니다.
- 복잡한 마이크로일렉트로닉스 또는 MEMS 제작에 중점을 둔 경우: PECVD는 열에 민감한 장치 위에 손상 없이 고품질 유전체를 증착하는 데 필수적입니다.
- 첨단 광학 코팅 개발에 중점을 둔 경우: PECVD는 엄격한 광학 성능 목표를 충족하는 데 중요한 굴절률 및 응력에 대한 정밀하고 독립적인 제어를 제공합니다.
- 태양광 발전의 고처리량 제조에 중점을 둔 경우: 높은 증착 속도, 우수한 재료 품질(특히 a-Si:H의 경우), 전반적인 효율성의 조합으로 PECVD는 업계 표준이 됩니다.
PECVD가 플라즈마를 사용하여 열적 한계를 극복한다는 것을 이해함으로써, 차세대 장치 구축을 위해 그 이점을 효과적으로 활용할 수 있습니다.
요약 표:
| 장점 | 주요 이점 |
|---|---|
| 저온 작동 | 열에 민감한 기판에 증착 가능 (200°C-400°C) |
| 조정 가능한 박막 특성 | 응력, 굴절률 및 경도에 대한 정밀한 제어 |
| 높은 공정 효율성 | 빠른 증착 속도 및 제조를 위한 비용 효율성 |
첨단 PECVD 솔루션으로 박막 공정을 향상시킬 준비가 되셨습니까? KINTEK은 탁월한 R&D와 사내 제조 역량을 활용하여 다양한 연구실에 최첨단 고온로 시스템(특수 CVD/PECVD 시스템 포함)을 제공합니다. 강력한 맞춤화 능력은 전자, 광학 또는 MEMS 응용 분야에 관계없이 귀하의 고유한 실험 요구 사항을 정확하게 충족하도록 보장합니다. 맞춤형 솔루션이 귀하의 혁신을 어떻게 발전시킬 수 있는지 논의하려면 지금 문의하십시오!

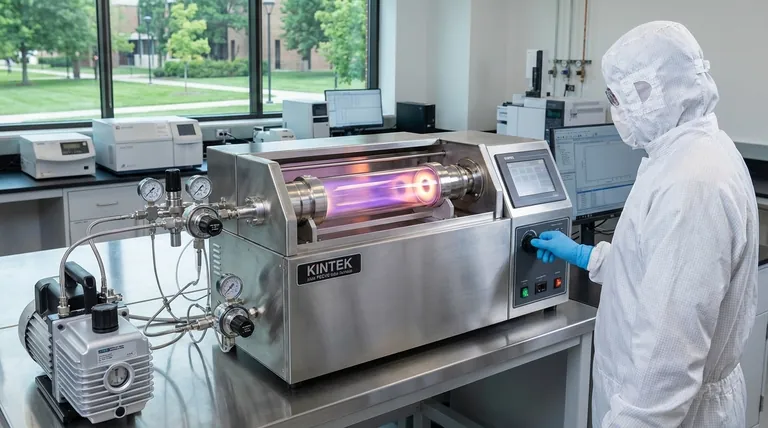

시각적 가이드
