화학 기상 증착(Cvd) 사용의 장점은 무엇입니까? 귀하의 응용 분야를 위한 고순도, 균일한 박막 실현

본질적으로 화학 기상 증착(CVD)은 강력한 장점을 제공합니다. 이는 다양한 표면에 고순도, 균일하고 정밀하게 제어되는 박막을 생성하는 능력에 중점을 둡니다. 표면에 재료를 분사하는 물리적 증착 방법과 달리 CVD는 화학적 전구체로부터 필름을 성장시켜 복잡한 모양을 고르게 코팅하고 탁월한 품질의 재료를 생산할 수 있어 마이크로전자공학에서 첨단 재료에 이르기까지 다양한 분야에서 필수적인 기술입니다.

CVD의 근본적인 장점은 단순히 재료를 층층이 쌓는 것이 아니라 원자 수준에서 새로운 표면을 공학적으로 설계하는 것입니다. 이는 수동적인 기판을 고품질의 필름을 성장시켜 그 기하학적 구조에 완벽하게 맞도록 함으로써 기능적 구성 요소로 변환시킵니다.

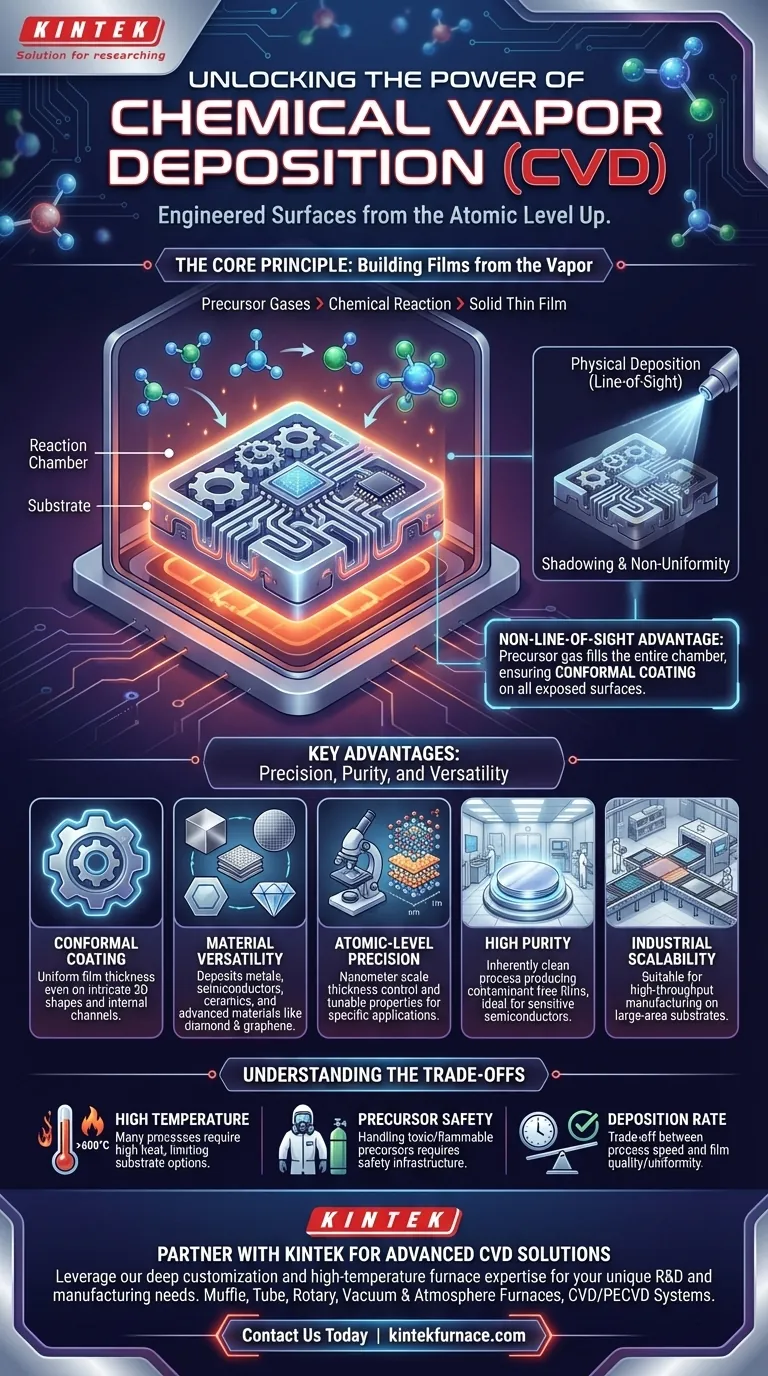

핵심 원리: 증기로부터 필름 만들기

CVD의 장점을 이해하려면 먼저 그 작동 방식을 파악해야 합니다. 이는 단순히 적용하는 것이 아니라 근본적으로 합성 과정입니다.

화학 기상 증착(CVD)이란?

CVD는 코팅될 대상인 기판이 들어 있는 반응 챔버에 하나 이상의 휘발성 전구체 가스를 도입하는 것을 포함합니다. 일반적으로 고온의 형태인 에너지가 시스템에 가해집니다.

이 에너지는 전구체 가스가 기판 근처에서 반응하거나 분해되도록 합니다. 이 화학 반응의 고체 부산물은 기판에 증착되어 점차 얇고 고체인 필름을 형성합니다.

"비가시선(Non-Line-of-Sight)"의 장점

전구체가 가스이므로 전체 반응 챔버를 채우고 모든 각도에서 기판을 둘러쌉니다. 화학 반응과 후속 증착은 노출된 모든 표면에서 발생합니다.

이 비가시선 특성은 중요한 장점입니다. 이를 통해 CVD는 매우 균일한 코팅을 생산할 수 있습니다. 즉, 필름은 내부 채널이나 복잡한 특징을 가진 복잡한 3차원 모양에서도 균일한 두께를 가집니다.

자세한 주요 장점

기상 반응 및 균일 증착 원리는 CVD의 주요 이점을 가져옵니다.

타의 추종을 불허하는 재료 다양성

전구체 가스와 반응 조건을 신중하게 선택함으로써 CVD는 매우 광범위한 재료를 증착할 수 있습니다. 여기에는 금속, 반도체, 질화규소와 같은 세라믹, 심지어 다이아몬드 및 그래핀과 같은 고급 탄소 형태도 포함됩니다. 이는 부식 및 마모에 대한 기능적 보호 코팅을 만드는 데 필수적인 공정입니다.

원자 수준의 정밀성 및 제어

CVD는 최종 필름에 대한 탁월한 제어 기능을 제공합니다. 엔지니어는 증착 시간, 가스 농도 및 온도를 조정하여 필름의 두께를 나노미터 규모로 정밀하게 조절할 수 있습니다. 또한, 필름의 구성 및 미세구조를 미세하게 조정하여 특정 전기적, 광학적 또는 기계적 특성을 얻을 수 있습니다.

탁월한 순도 및 품질

기체 화학 전구체로부터 필름을 형성하는 것은 본질적으로 깨끗한 공정입니다. 이는 대량 재료에서 흔히 발견되는 오염 물질이 없는 매우 높은 순도의 필름을 생성합니다. 이러한 순도는 반도체 제조와 같이 미량의 불순물도 마이크로칩을 손상시킬 수 있는 응용 분야에서는 필수 불가결합니다.

산업적 확장성

CVD는 매우 정밀한 공정이지만 실험실에만 국한되지 않습니다. 이 기술은 대면적 기판(예: 실리콘 웨이퍼 또는 건축용 유리)을 코팅하고 고처리량 제조를 가능하게 하는 산업 생산을 위한 확장성이 매우 높습니다.

절충점 이해

모든 프로세스에는 한계가 있습니다. 객관성은 CVD와 관련된 어려움을 인정해야 합니다.

고온 요구 사항

많은 CVD 공정, 특히 열 CVD는 필요한 화학 반응을 유도하기 위해 매우 높은 온도(종종 600°C 이상)를 필요로 합니다. 이는 저융점 또는 온도 민감성 재료가 손상될 수 있으므로 사용할 수 있는 기판 유형을 제한할 수 있습니다.

전구체 화학 및 안전

CVD의 "화학"에는 독성, 인화성 또는 부식성이 강할 수 있는 전구체 가스를 다루는 것이 포함됩니다. 이는 안전 인프라, 가스 처리 시스템 및 배기 처리 시설에 상당한 투자를 필요로 하여 운영 복잡성과 비용을 증가시킵니다.

증착 속도 대 품질

CVD가 일부 재료에 대해 높은 증착 속도를 달성할 수 있지만, 종종 속도와 필름 품질 사이에 절충점이 있습니다. 최고 순도, 가장 균일한 필름을 위해 최적화된 공정은 종종 더 느려서 매우 두꺼운 코팅이 필요한 응용 분야의 처리량에 영향을 미칠 수 있습니다.

목표에 맞는 올바른 선택

CVD 선택은 프로젝트의 기술적 요구 사항에 전적으로 달려 있습니다.

주요 초점이 복잡한 마이크로 장치 제작에 있다면: CVD의 원자 수준 정밀성과 탁월한 순도는 신뢰할 수 있는 트랜지스터 및 집적 회로를 만드는 데 필수적입니다.
주요 초점이 복잡한 3D 부품 코팅에 있다면: CVD의 비가시선 기능은 다른 방법으로는 불가능한 완전하고 균일한 코팅을 보장합니다.
주요 초점이 고성능 재료 생성에 있다면: CVD는 합성 다이아몬드, 탄화규소 또는 그래핀과 같은 특수 고순도 필름을 증착할 수 있는 독특한 다양성을 제공합니다.

궁극적으로 화학 기상 증착의 힘은 재료의 성능을 위해 표면을 근본적으로 공학적으로 설계하는 능력에 있습니다.

요약표:

장점	설명
균일 코팅	비가시선 증착으로 복잡한 3D 형상에 균일한 필름 두께를 제공합니다.
재료 다양성	금속, 반도체, 세라믹 및 다이아몬드 및 그래핀과 같은 고급 재료를 증착합니다.
원자 수준 정밀성	나노미터 규모의 두께 제어 및 특정 응용 분야를 위한 조절 가능한 필름 특성.
고순도	반도체와 같은 민감한 용도에 이상적인 오염 물질이 없는 필름을 생산하는 깨끗한 공정.
산업적 확장성	대면적 기판에서 고처리량 제조에 적합합니다.
