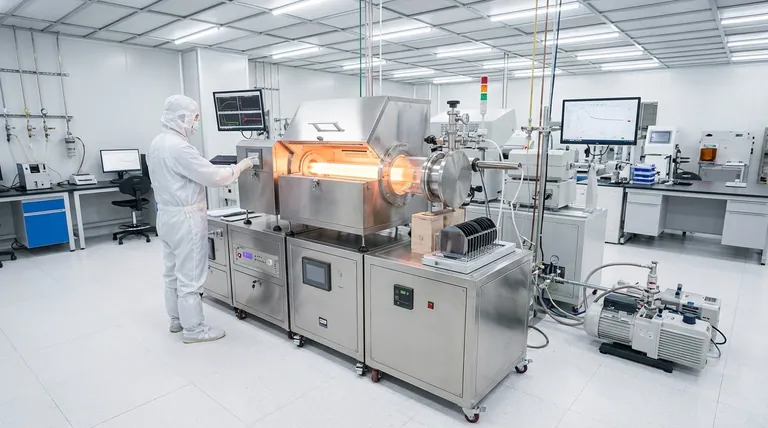

반도체 산업에서 화학 기상 증착(CVD)은 집적 회로의 핵심 층을 구축하는 데 사용되는 근본적인 공정입니다. 가장 일반적인 응용 분야는 전기 절연을 위한 이산화규소(SiO₂) 및 질화규소(Si₃N₄)와 같은 박막, 트랜지스터 게이트를 위한 폴리크리스탈린 실리콘(poly-Si), 그리고 전도성 경로를 생성하기 위한 텅스텐과 같은 금속의 증착입니다.
본질적으로 CVD는 단순히 코팅을 적용하는 것이 아니라 마이크로칩의 기본 구성 요소를 정밀하게 구축하는 것입니다. 이 공정은 현대 전자 장치를 정의하는 뚜렷한 절연, 전도 및 반도체 층을 생성할 수 있게 합니다.
집적 회로에서 CVD 박막의 기능적 역할
CVD의 중요성을 이해하려면 모든 디지털 로직의 전원이 되는 기본 스위치인 트랜지스터 내에서 증착된 각 층이 수행하는 특정 기능을 살펴봐야 합니다.
격리를 위한 유전체 층 생성
CVD의 가장 빈번한 용도는 유전체(절연체) 박막을 증착하는 것입니다. 단일 칩에는 수십억 개의 트랜지스터가 밀집되어 있으며, 단락을 방지하기 위해 서로 전기적으로 절연되어야 합니다.
CVD는 이산화규소(SiO₂) 및 질화규소(Si₃N₄) 박막을 성장시키는 데 사용됩니다. 이러한 물질은 전도성 구성 요소 사이의 주요 절연체 역할을 하여 전기 신호가 의도된 경로를 따라서만 이동하도록 보장합니다.
게이트 및 상호 연결을 위한 전도성 층 형성
CVD는 또한 전기 신호를 전달하고 전류 흐름을 제어하는 경로를 만드는 데 필수적입니다.
폴리크리스탈린 실리콘(poly-Si)은 트랜지스터의 게이트를 형성하기 위해 CVD를 통해 증착되는 핵심 재료입니다. 게이트는 트랜지스터를 켜거나 끄는 스위치 역할을 합니다.
또한 CVD는 텅스텐(W) 및 구리(Cu)와 같은 금속을 증착하는 데 사용됩니다. 이러한 금속은 미세한 트렌치와 비아(via)를 채워 수백만 또는 수십억 개의 트랜지스터를 기능적 회로로 연결하는 복잡한 "배선", 즉 상호 연결을 형성합니다.
CVD가 선호되는 이유
CVD는 현대 칩의 나노미터 규모에서 타협할 수 없는 탁월한 수준의 제어를 제공하기 때문에 반도체 제조에서 다른 증착 방법보다 선호됩니다.
비교할 수 없는 정밀도 및 제어
CVD는 증착된 박막의 두께와 화학적 구성에 대해 원자 수준의 제어를 허용합니다. 이러한 정밀도는 칩의 모든 트랜지스터가 동일하게 작동하도록 보장하는 데 매우 중요합니다.
순도 및 균일성 보장
이 공정은 실리콘 웨이퍼 전체 표면에 걸쳐 예외적으로 균일하고 결함이 없는 박막을 생성합니다. 단 하나의 미세한 결함이라도 수백만 달러 상당의 칩 전체를 쓸모 없게 만들 수 있으므로 CVD의 순도와 일관성은 제조 수율 및 장치 신뢰성에 필수적입니다.
등방성 커버리지 달성
트랜지스터가 축소되면서 핀펫(FinFET)과 같은 복잡한 3차원 구조로 발전했습니다. CVD는 등방성 박막을 생성하는 데 탁월합니다. 이는 증착된 재료가 마치 눈 층이 전체 풍경을 덮는 것처럼 이러한 복잡한 표면의 모든 면을 고르게 코팅한다는 것을 의미합니다.
일반적인 함정과 상충 관계
CVD는 필수적이지만 복잡성이 없는 것은 아닙니다. 그 한계를 이해하면 제조 공정에 대한 보다 완전한 그림을 얻을 수 있습니다.
높은 열 예산
질화규소와 같은 고품질 박막을 위한 많은 CVD 공정은 매우 높은 온도를 필요로 합니다. 이 "열 예산"은 웨이퍼에 이미 존재하는 다른 구조를 손상시키거나 변경할 수 있으므로 엔지니어는 제조 단계를 신중하게 순서 지정해야 합니다.
전구체 화학 및 안전
CVD는 휘발성이며 종종 유해한 전구체 가스에 의존합니다. 이러한 화학 물질의 취급, 전달 및 부산물 관리는 제조 시설(팹)에 상당한 복잡성과 비용을 추가합니다. 전구체의 선택은 박막 품질, 비용 및 안전 프로토콜에 직접적인 영향을 미칩니다.
공정 복잡성 및 비용
CVD 반응기는 매우 정교하고 값비싼 자본 장비입니다. 특정 박막에 대해 안정적이고 반복 가능한 CVD 공정을 개발하고 유지 관리하는 데는 장비와 엔지니어링 전문 지식 모두에 상당한 투자가 필요합니다.
목표에 맞는 올바른 선택하기
특정 CVD 응용 분야는 항상 구축 중인 장치의 기능적 요구 사항과 직접적으로 연결됩니다.
- 전기적 절연에 중점을 두는 경우: 전도성 요소 사이에 이산화규소 또는 질화규소와 같은 유전체 박막을 증착하기 위해 CVD를 사용하게 됩니다.
- 전도성 경로 생성에 중점을 두는 경우: 트랜지스터 게이트를 위한 폴리크리스탈린 실리콘 또는 상호 연결 배선을 위한 텅스텐과 같은 금속을 증착하기 위해 CVD를 사용하게 됩니다.
- 활성 장치 구축에 중점을 두는 경우: 트랜지스터 자체의 핵심을 형성하는 폴리실리콘과 같은 핵심 반도체 재료를 증착하기 위해 CVD를 사용하게 됩니다.
궁극적으로 CVD는 칩의 건축 청사진을 원자층별로 물리적이고 기능적인 현실로 변환하는 기술입니다.
요약 표:
| 응용 분야 | 증착된 핵심 재료 | 반도체 장치에서의 기능 |
|---|---|---|
| 유전체 층 | 이산화규소(SiO₂), 질화규소(Si₃N₄) | 구성 요소 간의 전기적 절연 |
| 전도성 층 | 폴리크리스탈린 실리콘(poly-Si), 텅스텐(W), 구리(Cu) | 트랜지스터 게이트 및 상호 연결 배선 |
| 일반적인 이점 | 다양한 박막 | 고수율 제조를 위한 정밀도, 균일성 및 등방성 커버리지 |
반도체 연구소를 위한 고급 CVD 솔루션이 필요하십니까? KINTEK은 뛰어난 R&D 및 사내 제조 능력을 활용하여 CVD/PECVD 시스템, 머플로, 튜브, 로터리, 진공 및 대기 로와 같은 고온로 솔루션을 제공합니다. 강력한 맞춤화 기능은 귀하의 고유한 실험 요구 사항에 대한 정밀한 일치를 보장합니다. 신뢰할 수 있고 맞춤화된 장비로 장치 제조를 향상시키려면 오늘 저희에게 연락하십시오!

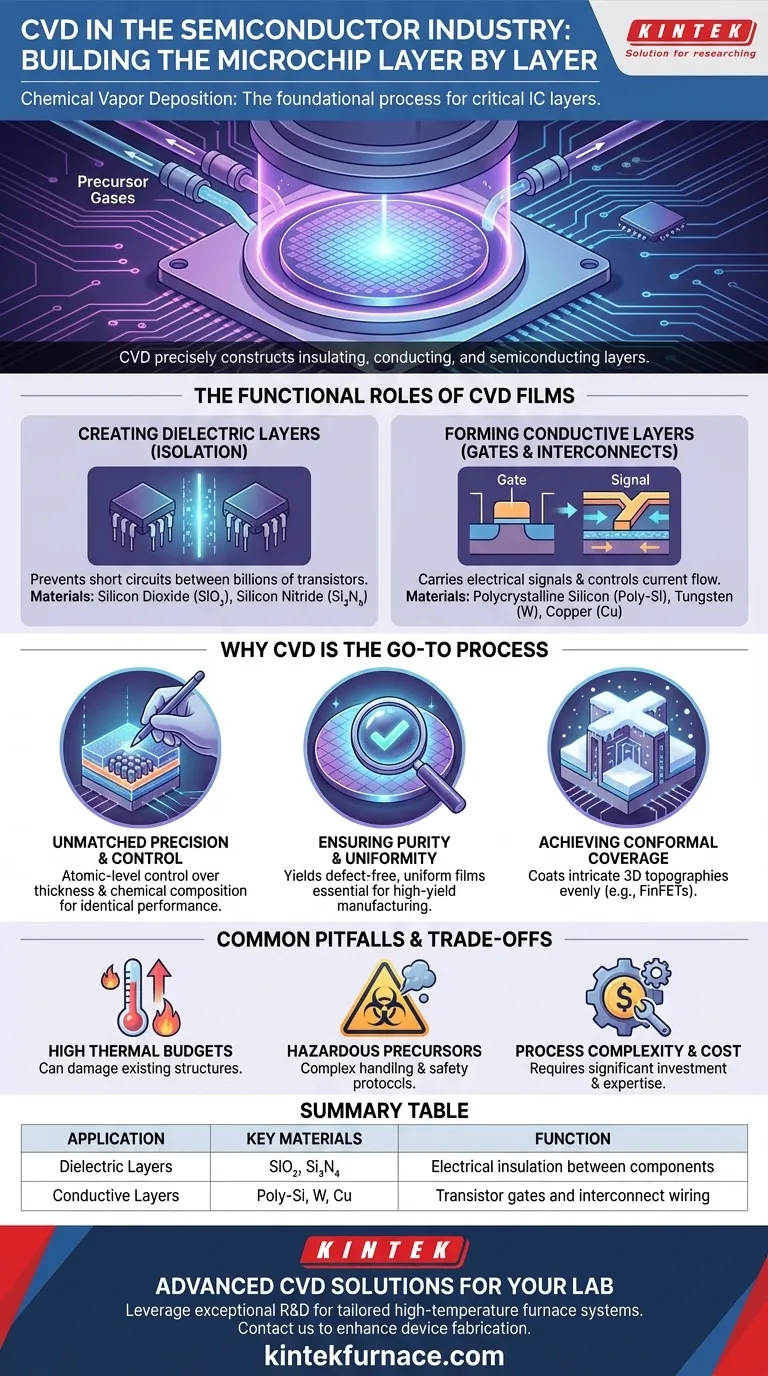

시각적 가이드
