단순한 가열을 넘어, 현대 튜브 전기로는 모든 중요 변수에 대한 정교한 제어를 제공하는 통합 공정 도구입니다. 이들의 고급 기능은 매우 프로그래밍 가능한 온도 프로파일, 내부 분위기에 대한 정밀한 관리, 그리고 안전, 데이터 로깅 및 사용 편의성을 위한 통합 시스템이라는 세 가지 주요 영역에 집중되어 있습니다.
튜브 전기로의 핵심적인 진화는 단순한 오븐에서 완전한 공정 환경으로의 변화입니다. 고급 제어는 단순히 온도에 도달하는 것만이 아니라, 완벽하게 관리되는 분위기 속에서 샘플의 전체 열 여정을 정밀하고 반복적으로 제어하는 것에 관한 것입니다.
정밀 온도 제어: 설정점부터 프로파일까지
가장 중요한 발전은 목적지 온도뿐만 아니라 그곳에 도달하는 전체 경로를 정의할 수 있는 능력에 있습니다. 이는 가열 및 냉각 속도가 최종 재료 특성에 영향을 미치는 공정에 매우 중요합니다.
궁극의 균일성을 위한 다중 구역 가열
표준 단일 구역 전기로는 끝부분에서 열이 자연적으로 손실되어 이상적인 균일 온도 영역이 짧아지는 경향이 있습니다. 더 고급의 전기로는 두 개 이상의 독립적으로 제어되는 가열 구역을 사용합니다.
외부 구역을 약간 더 높은 온도로 설정함으로써 이러한 열 손실을 보상합니다. 그 결과, 중앙에 훨씬 더 길고 균일한 고온 영역이 형성되며, 이는 더 큰 샘플을 가공하거나 온도 변화를 최소화해야 하는 실험에 필수적입니다.
프로그래밍 가능한 구간(승온/강온 및 유지)
현대식 컨트롤러를 사용하면 복잡한 열 프로파일을 만들기 위해 일련의 단계, 즉 구간(segments)을 프로그래밍할 수 있습니다. 많은 시스템은 30개 이상의 프로그래밍 가능한 구간을 제공합니다.
각 구간은 "승온/강온(ramp)"(예: 분당 10°C와 같이 제어된 속도로 가열 또는 냉각) 또는 "유지(soak)"(설정된 기간 동안 안정적인 온도를 유지)이 될 수 있습니다. 이는 소결, 어닐링 및 결정 성장에 필수적입니다.
고정밀 컨트롤러 및 안정성
고급 디지털 컨트롤러는 탁월한 안정성을 제공하며, 설정점 온도를 종종 ±1°C 이내로 유지합니다. 이러한 정밀도는 연구 및 품질 관리에 필수적인 일관되고 반복 가능한 결과를 보장합니다.
공정 분위기 마스터하기
많은 현대 재료 공정은 대기 중에서 수행될 수 없습니다. 튜브 내부의 가스 환경을 제어하는 것은 온도 제어만큼이나 중요합니다.
순도를 위한 진공 시스템
튜브 전기로는 진공 시스템과 통합되어 10⁻⁵ torr만큼 낮은 압력을 달성할 수 있습니다. 주된 목적은 챔버에서 산소 및 기타 반응성 대기 가스를 제거하기 위해 챔버를 배기한 다음 공정 가스로 다시 채우는 것입니다. 이는 민감한 재료의 원치 않는 산화를 방지합니다.
가스 유량 및 혼합 시스템
특정 분위기 하에서 작동하기 위해, 시스템은 질량 유량 컨트롤러(MFCs)로 장착될 수 있습니다. 단순한 밸브와 달리, MFC는 특정 가스를 정밀하고 반복 가능한 유량으로 공급할 수 있도록 합니다.
더 고급의 시스템은 여러 MFC를 가스 혼합 스테이션으로 통합할 수 있습니다. 이를 통해 불활성 가스(아르곤) 또는 환원 가스(수소/질소)의 정밀한 혼합물을 생성하고 흐르게 하여 화학적 환경에 대한 완전한 제어를 제공합니다.
데이터 로깅 및 원격 작동
많은 컨트롤러에는 RS-232 인터페이스 또는 기타 연결 옵션이 있어 전기로를 컴퓨터에 연결할 수 있습니다. 이는 두 가지 중요한 기능을 가능하게 합니다.
- 데이터 로깅: 모든 온도 상승, 유지 및 설정점을 포함한 전체 공정을 기록하여 공정 검증 및 품질 보증에 사용할 수 있습니다.
- 원격 작동: 길고 복잡한 공정을 원격으로 프로그래밍, 실행 및 모니터링할 수 있어 작업자 시간을 절약할 수 있습니다.
트레이드오프 이해하기
고급 기능을 선택하는 것은 성능과 복잡성 및 비용 사이의 균형을 맞추는 것을 포함합니다. 이러한 절충점을 이해하는 것이 올바른 장비를 선택하는 열쇠입니다.
단일 구역 대 다중 구역
단일 구역 전기로는 더 간단하고 저렴하며, 작은 샘플이나 절대적인 균일성이 가장 높은 우선순위가 아닌 응용 분야에 완벽하게 적합합니다. 다중 구역 전기로는 우수한 온도 균일성을 제공하지만 초기 비용이 더 높고 설정 복잡성이 더 큽니다.
기본 대 프로그래밍 가능 제어
단일 온도를 유지하는 단순한 디지털 컨트롤러는 견고하고 작동하기 쉽습니다. 그러나 공정을 자동화하는 능력은 부족합니다. 제어된 승온/강온 및 유지가 필요한 모든 공정에는 다중 구간 프로그래밍 가능 컨트롤러가 필수적이지만, 사용자 교육이 더 많이 필요합니다.
수동 대 자동 가스 제어
수동 밸브와 유량계를 사용하여 분위기를 제어할 수 있으며, 이는 저비용 솔루션입니다. 그러나 정밀도와 반복성이 부족합니다. 질량 유량 컨트롤러가 있는 자동화된 시스템은 완벽하고 소프트웨어로 제어되는 반복성을 제공하지만 상당한 추가 투자를 필요로 합니다.
목표에 맞는 올바른 선택하기
필요한 기능은 정밀도, 반복성 및 분위기 순도에 대한 응용 분야의 요구 사항에 의해 완전히 결정됩니다.
- 재료 합성 또는 소결에 중점을 두는 경우: 다중 구간 온도 프로그래밍과 통합 가스 혼합 시스템을 통한 정밀한 분위기 제어를 우선시하십시오.
- 열 테스트 또는 어닐링에 중점을 두는 경우: 샘플 전체 길이에 걸쳐 가능한 최고의 온도 균일성을 달성하기 위해 다중 구역 전기로가 필수적입니다.
- 공정 개발 및 연구에 중점을 두는 경우: 포괄적인 데이터 로깅, 원격 작동 기능, 그리고 진공 및 다중 가스 입력의 유연성을 갖춘 시스템을 선택하십시오.
- 일상적인 단일 온도 응용 분야에 중점을 두는 경우: 기본 과열 방지 기능이 있는 더 단순한 단일 구역 전기로가 가장 비용 효율적이고 효율적인 솔루션일 수 있습니다.
이러한 제어 기능을 이해함으로써, 단순히 샘플을 가열하는 것을 넘어 전체 열 공정을 정밀하게 설계하기 시작할 수 있습니다.
요약 표:
| 기능 범주 | 주요 구성 요소 | 이점 |
|---|---|---|
| 온도 제어 | 다중 구역 가열, 프로그래밍 가능한 승온/유지, 고정밀 컨트롤러 | 균일한 가열, 일관된 결과, 반복성 |
| 분위기 제어 | 진공 시스템, 질량 유량 컨트롤러, 가스 혼합 스테이션 | 순도, 정밀한 화학 환경, 산화 방지 |
| 데이터 및 안전 | 데이터 로깅, 원격 작동, 안전 시스템 | 공정 검증, 효율성, 사용자 안전 |
KINTEK의 고급 튜브 전기로로 실험실의 정밀도를 높이십시오
KINTEK은 뛰어난 R&D 및 사내 제조 역량을 활용하여 다양한 실험실에 고급 고온 전기로 솔루션을 제공합니다. 머플로, 튜브, 회전식 전기로, 진공 및 분위기 전기로, CVD/PECVD 시스템을 포함한 당사의 제품 라인은 강력한 맞춤화 기능을 통해 고유한 실험 요구 사항을 정확하게 충족하도록 보완됩니다. 균일한 온도를 위한 다중 구역 가열, 복잡한 공정을 위한 프로그래밍 가능한 프로파일, 또는 제어된 분위기를 위한 통합 가스 및 진공 시스템이 필요한 경우, 당사는 재료 합성, 열 테스트 및 연구의 정확성, 반복성 및 효율성을 향상시키는 안정적이고 맞춤화된 솔루션을 제공합니다.
귀하의 열 공정을 향상시킬 준비가 되셨습니까? 전문적인 상담 및 맞춤형 지원을 위해 지금 문의하십시오!

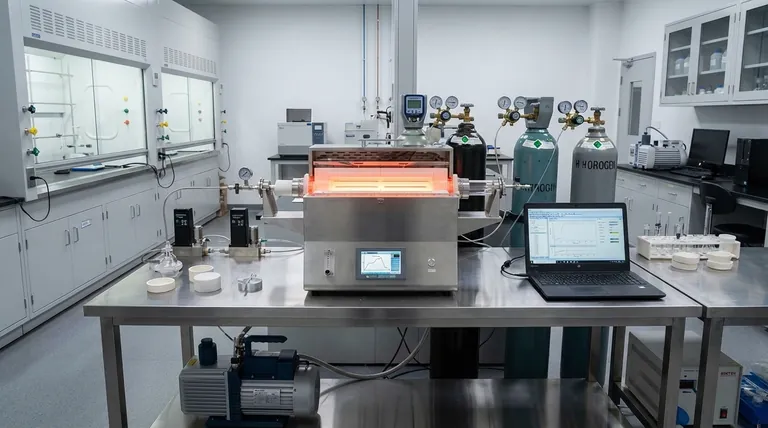

시각적 가이드
