핵심적으로, 고급 화학 기상 증착(CVD) 퍼니스는 정밀도와 재현성을 위해 설계된 통합 기능들을 제공합니다. 이 중 가장 중요한 것은 복잡한 온도 프로파일링을 위한 다중 세그먼트 프로그래밍 가능 컨트롤러(PID/PLC), 환경 제어를 위한 자동 가스 및 진공 시스템, 그리고 공정 모니터링 및 분석을 위한 실시간 데이터 로깅입니다. 이러한 시스템들은 함께 작동하여 퍼니스를 단순한 열원에서 고도로 제어되는 합성 장비로 변모시킵니다.
고급 제어 기능의 진정한 가치는 복잡성을 추가하는 것이 아니라 변수를 제거하는 데 있습니다. 온도, 압력 및 가스 흐름을 자동화함으로써 이러한 시스템은 인적 오류를 제거하고 모든 합성 실행이 절대적인 정밀도로 수행되도록 보장하여 결과를 재현 가능하고 확장 가능하게 만듭니다.
핵심 공정 마스터하기: 자동화 및 온도
모든 성공적인 CVD 공정의 기반은 열 환경에 대한 완벽한 제어입니다. 최신 퍼니스는 시작부터 끝까지 전체 공정을 관리하는 정교한 자동화를 통해 이를 달성합니다.
프로그래밍 가능한 온도 프로파일링
고급 퍼니스는 수십 개의 프로그래밍 가능한 세그먼트를 가진 프로그래머블 로직 컨트롤러(PLC) 또는 비례-적분-미분(PID) 컨트롤러를 사용합니다. 이를 통해 복잡하고 다단계 레시피를 설계하여 정밀한 가열 속도, 특정 온도 유지 시간, 제어된 냉각 램프를 정의할 수 있습니다. 이러한 수준의 제어는 특정 결정 구조 또는 재료 상을 생성하는 데 필수적입니다.
완전 자동화된 공정 시퀀스
온도 외에도 이러한 시스템은 전체 워크플로우를 자동화합니다. 여기에는 챔버 퍼징, 올바른 시간과 온도에 전구체 가스 도입, 증착 시퀀스 실행, 후처리 냉각 및 배기 실행이 포함됩니다. 자동화는 모든 단계가 매번 동일하게 수행되도록 보장하며, 이는 공정 재현성의 핵심입니다.
직관적인 터치스크린 인터페이스
최신 퍼니스에는 고해상도 터치스크린 인터페이스가 탑재되어 있습니다. 이를 통해 복잡한 레시피 프로그래밍이 간소화되고 실시간 공정 매개변수, 시스템 상태 및 활성화된 경보를 한눈에 볼 수 있는 명확한 대시보드를 제공합니다.
환경 정밀도 달성: 가스 및 진공
CVD 반응은 화학적 환경에 따라 정의됩니다. 고품질 박막 성장을 위해서는 퍼니스 챔버 내부의 가스 및 압력에 대한 정밀한 제어가 필수적입니다.
통합 가스 제어 모듈
퍼니스에는 여러 개의 질량 유량 제어기(MFC)가 장착될 수 있습니다. 이들은 퍼니스의 제어 시스템에 직접 통합되어 자동화된 레시피가 다양한 캐리어 가스와 반응 전구체의 유량을 정밀하게 관리할 수 있도록 합니다. 이는 매 순간 공정에 필요한 가스상 조성을 정확하게 보장합니다.
정교한 진공 시스템
시스템의 압력을 제어하는 것은 박막 순도 및 증착 속도를 관리하는 데 중요합니다. 러핑 펌프와 고진공 펌프를 모두 포함하는 통합 진공 시스템은 중앙 PLC에 의해 제어됩니다. 이를 통해 자동 펌프다운 사이클, 증착 중 정밀한 압력 조절, 안전한 배기 절차가 가능합니다.
데이터 무결성 및 작동 안전성 보장
고급 퍼니스는 공정을 수행할 뿐만 아니라 이를 모니터링하고 데이터를 기록하며 작업자와 장비의 안전을 보장합니다.
실시간 모니터링 및 데이터 로깅
모든 공정 매개변수(온도, 압력, 가스 유량)를 컴퓨터에 기록하는 기능은 매우 중요합니다. 이 데이터는 실패한 실행을 문제 해결하고 성공적인 증착을 확인하며 향후 실험을 위한 매개변수를 최적화하는 데 도움이 되는 상세한 후처리 분석을 가능하게 합니다.
원격 작동 및 모니터링
PC 통합을 통해 퍼니스의 원격 모니터링 및 제어가 가능합니다. 이는 작업자가 실험실 외부에서 공정을 관리할 수 있도록 하여 안전을 강화하고, 밤새 모니터링해야 하는 장시간 실행에 편리함을 제공합니다.
자동 안전 인터록
안전은 최우선입니다. 고급 시스템에는 설정값을 초과할 경우 가열을 자동으로 차단하는 과열 방지와 같은 내장된 인터록이 포함되어 있습니다. 또한 실험과 장비 모두를 보호하는 자동 누출 확인 및 비상 종료 메커니즘도 갖추고 있습니다.
트레이드오프 이해
이러한 고급 기능들은 강력하지만, 구매 또는 구현 전에 고려해야 할 사항들을 수반합니다.
복잡성 vs. 사용성
수십 개의 프로그래밍 가능한 세그먼트와 여러 가스 채널을 가진 시스템은 기본적인 퍼니스보다 본질적으로 더 복잡합니다. 최신 인터페이스가 사용성을 향상시켰지만, 시스템의 모든 기능을 마스터하려면 여전히 학습 곡선이 필요합니다.
고급 기능의 비용
질량 유량 제어기부터 고급 데이터 로깅 소프트웨어에 이르기까지 각 추가 기능은 퍼니스의 총 비용을 증가시킵니다. 연구 또는 생산 목표에 직접적으로 기여하는 기능에 투자하고 있는지 확인하기 위해 비용-편익 분석을 수행하는 것이 필수적입니다.
기초 지식의 필요성
자동화는 결함 있는 공정을 수정할 수 없습니다. 이러한 고급 기능은 과학적으로 건전한 레시피를 정밀하게 실행하기 위한 도구입니다. 이는 CVD 공정의 기본 화학 및 재료 과학에 대한 깊은 이해를 대체할 수 없습니다.
목표에 맞는 올바른 선택
올바른 기능을 선택하는 것은 전적으로 주요 목표에 달려 있습니다.
- 높은 처리량 생산 및 재현성에 중점을 둔다면: 모든 실행이 동일하고 안전하도록 전체 자동화, 다중 세그먼트 PLC/PID 프로그래밍, 강력한 안전 인터록을 우선시하십시오.
- 최첨단 연구 개발에 중점을 둔다면: 가스 및 진공 시스템을 추가하거나 재구성하는 기능과 같은 모듈성, 그리고 심층적인 공정 분석 및 최적화를 위한 포괄적인 데이터 로깅을 강조하십시오.
- 기존 시스템 업그레이드에 중점을 둔다면: 현재 퍼니스에 원격 모니터링 및 데이터 로깅 기능을 제공할 수 있는 추가 가스 제어 모듈 또는 PC 기반 소프트웨어 패키지를 찾으십시오.
궁극적으로 이러한 제어 기능은 단순히 공정을 실행하는 것을 넘어 자신감을 가지고 재료를 엔지니어링할 수 있도록 지원합니다.
요약 표:
| 기능 범주 | 주요 구성 요소 | 주요 이점 |
|---|---|---|
| 자동화 및 온도 제어 | PLC/PID 컨트롤러, 터치스크린 인터페이스 | 정밀한 열 프로파일링, 공정 재현성, 사용 편의성 |
| 가스 및 진공 제어 | 질량 유량 제어기(MFC), 통합 진공 시스템 | 정확한 환경 제어, 높은 박막 순도, 자동화된 시퀀스 |
| 데이터 무결성 및 안전 | 실시간 데이터 로깅, 원격 모니터링, 안전 인터록 | 향상된 분석, 작동 안전, 문제 해결 지원 |
자신감을 가지고 재료를 엔지니어링할 준비가 되셨습니까? KINTEK은 탁월한 R&D 및 자체 제조를 활용하여 귀하의 실험실에 맞춤화된 고급 고온 퍼니스 솔루션을 제공합니다. 당사의 제품 라인에는 머플, 튜브, 로터리 퍼니스, 진공 및 대기 퍼니스, 그리고 CVD/PECVD 시스템이 포함되며, 이들 모두는 귀하의 고유한 실험 요구 사항을 정확하게 충족시키기 위한 강력한 심층 맞춤화 기능으로 뒷받침됩니다. 오늘 저희에게 연락하여 당사의 CVD 퍼니스가 귀하의 정밀도, 재현성 및 효율성을 어떻게 향상시킬 수 있는지 논의하십시오!

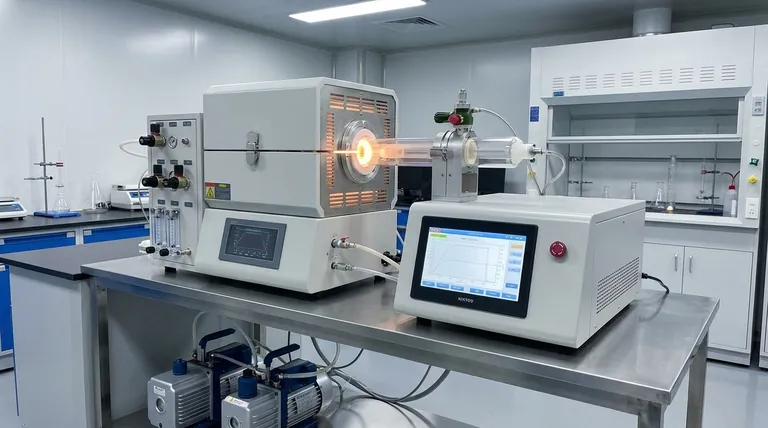

시각적 가이드
